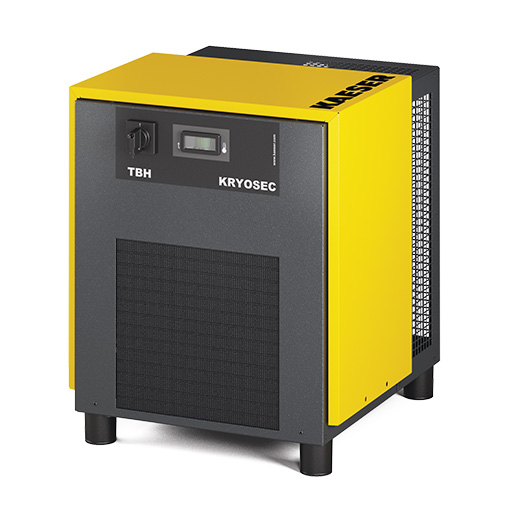

KAESER Kältetrockner Modell KRYOSEC TBH 23
Volumenstrom 2,20 m³/min | Anschluss G 1 | Drucktaupunkt +3 °C | 3–16 bar | 0,47 kW | Heißgas-Bypass-Regelung | Kältemittel R-513A
Das Familienunternehmen KAESER KOMPRESSOREN zählt seit 1919 zu den weltweit führenden Herstellern und Anbietern von Produkten und Dienstleistungen im Bereich Druckluft
KAESER Kältetrockner TBH 23: KRYOSEC-Baureihe, 2,20 m³/min
Der KAESER Kältetrockner TBH 23 bildet die obere Stufe der Baugröße TBH in der KRYOSEC-Serie. Er trocknet 2,20 m³/min Druckluft auf einen Drucktaupunkt von +3 °C und wird über G 1 in das Netz eingebunden. Damit lässt er sich auch als zentraler Trockner kleinerer Stationen einsetzen. Über den Heißgas-Bypass wird die Kälteleistung dem Durchsatz nachgeführt, sodass der Wärmetauscher nicht vereist.
Der Druckverlust im Trockner beträgt 0,23 bar, der zulässige Betriebsüberdruck reicht von 3 bis 16 bar. Eine Taupunkt-Trendanzeige mit Farbskala erlaubt die Funktionskontrolle ohne Messgerät. Für den Betrieb werden 0,47 kW elektrische Leistung benötigt. Zulässig sind Umgebungstemperaturen von 3 bis 50 °C und Druckluft-Eintrittstemperaturen bis 60 °C.
Ab Werk verbaut sind ein Edelstahl-Plattenwärmetauscher mit Luft/Luft-Stufe, der elektronische Kondensatableiter ECO-DRAIN (G 1/4") und eine Schottverschraubung für den externen Kondensatschlauch; Hauptschalter mit Netz-Trenneinrichtung nach EN 60204-1 sind Standard. Ein vorgeschalteter Druckluftfilter hält Partikel und Ölaerosole vom Wärmetauscher fern. Alle weiteren Baugrößen zeigt die Übersicht Kältetrockner.
| Volumenstrom (m³/min) | 2,20 |
| Drucktaupunkt (°C) | 3 |
| Druckverlust (bar) | 0,23 |
| Elektrische Leistungsaufnahme bei 100% Vol. (kW) | 0,47 |
| Min. Überdruck (bar) | 3 |
| Max. Überdruck (bar) | 16 |
| Min. Umgebungstemperatur (°C) | 3 |
| Max. Umgebungstemperatur (°C) | 50 |
| Max. Eintrittstemperatur Druckluft (°C) | 60 |
| Breite (mm) | 462 |
| Tiefe (mm) | 525 |
| Höhe (mm) | 548 |
| Gewicht (kg) | 46 |
| Anschluss Druckluft | G 1 |
| Anschluss Kondensatableiter | G 1/4 |
| Elektrische Versorgung | 230 V / 1 Ph / 50 Hz |
| Kältemittel | R-513A |
| Kältemittel-Füllmenge (kg) | 0,49 |
| CO2-Äquivalent (t) | 0,31 |
| Treibhauspotenzial GWP | 631 |
