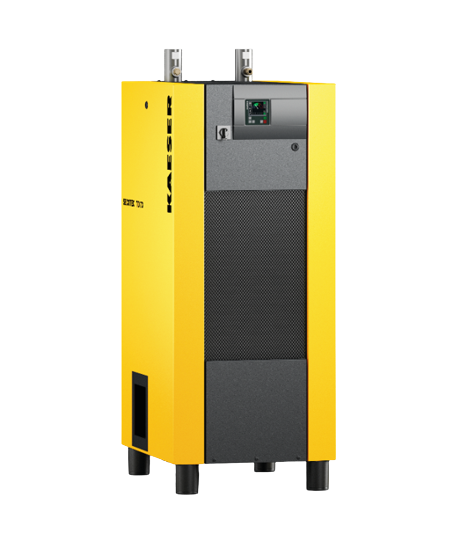

KAESER Energiespar-Kältetrockner Modell TD 52

KAESER TD 52 SECOTEC – Kältetrockner 5,10 m³/min, Anschluss G 1 1/2

Der KAESER Kältetrockner TD 52 startet die zweite Generation der SECOTEC-Serie. Er trocknet 5,10 m³/min Druckluft auf einen Drucktaupunkt von +3 °C und wird über G 1 1/2 in das Netz eingebunden. Ab dieser Baugröße kommen das Wärmetauscher-System SECOPACK LS und die Steuerung SIGMA CONTROL SMART zum Einsatz. Der Latentwärmespeicher im SECOPACK LS nimmt überschüssige Kälteleistung als Schmelzwärme eines Phasenwechselmaterials auf – die Temperatur bleibt dabei konstant, weshalb die Speicherkapazität deutlich über der eines reinen Wärmespeichers liegt.

Der Druckverlust im Trockner beträgt 0,12 bar, der zulässige Betriebsüberdruck reicht von 3 bis 16 bar. Die elektrische Leistungsaufnahme beträgt 0,61 kW bei vollem Volumenstrom und sinkt über 0,31 kW bei 50 % auf 0,09 kW bei 10 % Auslastung. Der Einsatzbereich reicht von 3 bis 50 °C Umgebungstemperatur; die Druckluft darf mit bis zu 60 °C eintreten. Die Steuerung SIGMA CONTROL SMART zeigt Drucktaupunkt-Trend und tatsächliche Leistungsaufnahme an; ein Modbus-TCP-Modul zur Netzwerkanbindung ist als Option verfügbar.

Das Wärmetauscher-System SECOPACK LS aus Aluminium vereint Luft/Luft-Wärmetauscher, Latentwärmespeicher und Kondensatabscheider in einer Baugruppe. Der elektronische Kondensatableiter ECO-DRAIN (Anschluss G 1/4") ist für den Funktionstest von außen zugänglich, ein Kugelhahn im Kondensatzulauf erlaubt den Service ohne Druckentlastung. Verflüssigerseitig arbeitet der Trockner mit einem Microchannel-Wärmetauscher aus Aluminium, der bei kleiner Baugröße viel Fläche und damit Verschmutzungsreserve bietet. Ein vorgeschalteter Druckluftfilter hält Partikel und Ölaerosole vom Wärmetauscher fern. Alle weiteren Baugrößen zeigt die Übersicht Kältetrockner.
