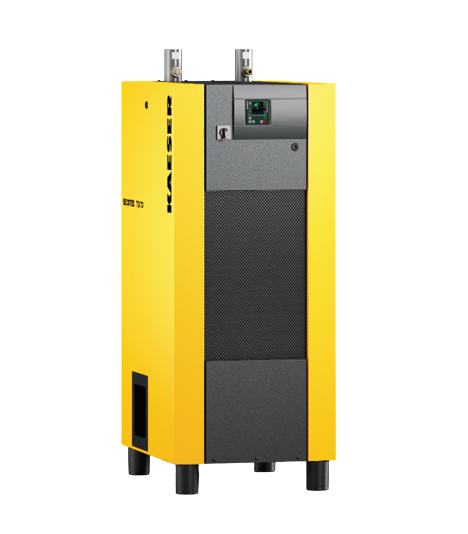

KAESER Energiespar-Kältetrockner Modell TD 67

KAESER Kältetrockner TD 67: SECOTEC-Baureihe, 6,70 m³/min

Der KAESER Kältetrockner TD 67 liegt in der Mitte der Baugröße TD innerhalb der SECOTEC-Serie. Er trocknet 6,70 m³/min Druckluft auf einen Drucktaupunkt von +3 °C und wird über G 1 1/2 in das Netz eingebunden. Vorgesehen ist er für Industriestationen, die in eine übergeordnete Netzwerküberwachung eingebunden werden. Als Speicher dient ein Phasenwechselmaterial im SECOPACK LS: Es nimmt Energie als Schmelzwärme auf, statt sich zu erwärmen, und gibt sie beim Erstarren wieder ab. Der Kältemittelverdichter läuft dadurch nur bedarfsweise.

Die Steuerung SIGMA CONTROL SMART zeigt Drucktaupunkt-Trend und tatsächliche Leistungsaufnahme an; ein Modbus-TCP-Modul zur Netzwerkanbindung ist als Option verfügbar. Bei 100 % Volumenstrom nimmt das Gerät 0,78 kW auf, bei 50 % noch 0,37 kW und bei 10 % lediglich 0,10 kW. Der Druckverlust im Trockner beträgt 0,11 bar, der zulässige Betriebsüberdruck reicht von 3 bis 16 bar. Zulässig sind Umgebungstemperaturen von 3 bis 50 °C und Druckluft-Eintrittstemperaturen bis 60 °C.

Das Wärmetauscher-System SECOPACK LS aus Aluminium vereint Luft/Luft-Wärmetauscher, Latentwärmespeicher und Kondensatabscheider in einer Baugruppe. Der elektronische Kondensatableiter ECO-DRAIN (Anschluss G 1/4") ist für den Funktionstest von außen zugänglich, ein Kugelhahn im Kondensatzulauf erlaubt den Service ohne Druckentlastung. Verflüssigerseitig arbeitet der Trockner mit einem Microchannel-Wärmetauscher aus Aluminium, der bei kleiner Baugröße viel Fläche und damit Verschmutzungsreserve bietet. Ein vorgeschalteter Druckluftfilter hält Partikel und Ölaerosole vom Wärmetauscher fern. Alle weiteren Baugrößen zeigt die Übersicht Kältetrockner.
