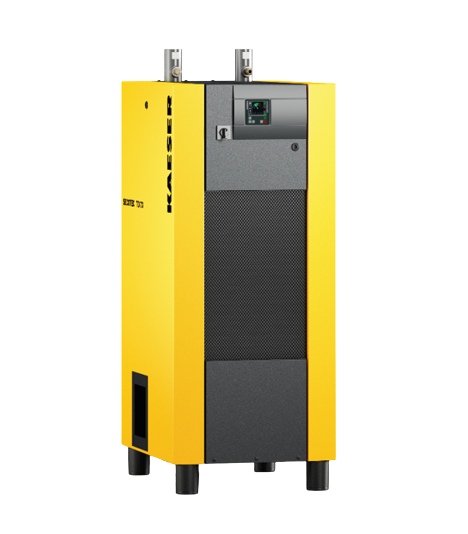

KAESER Energiespar-Kältetrockner Modell TD 73
Volumenstrom 7,30 m³/min | Anschluss G 1 1/2 | Drucktaupunkt +3 °C | 3–16 bar | 0,95 kW | Latentwärmespeicher SECOPACK LS | Kältemittel R-513A
Das Familienunternehmen KAESER KOMPRESSOREN zählt seit 1919 zu den weltweit führenden Herstellern und Anbietern von Produkten und Dienstleistungen im Bereich Druckluft
SECOTEC TD 73 von KAESER – 7,30 m³/min, Anschluss G 1 1/2
Der KAESER Kältetrockner TD 73 erweitert die Baugröße TD der SECOTEC-Serie. Er trocknet 7,30 m³/min Druckluft auf einen Drucktaupunkt von +3 °C und wird über G 1 1/2 angeschlossen. Bei identischer Stellfläche zum TD 67 hält er zusätzliche Volumenstromreserve für wachsende Netze bereit. Der Latentwärmespeicher im SECOPACK LS nimmt überschüssige Kälteleistung als Schmelzwärme eines Phasenwechselmaterials auf – die Temperatur bleibt dabei konstant, weshalb die Speicherkapazität deutlich über der eines reinen Wärmespeichers liegt.
Die elektrische Leistungsaufnahme beträgt 0,95 kW bei vollem Volumenstrom und sinkt über 0,49 kW bei 50 % auf 0,12 kW bei 10 % Auslastung. Mit 0,13 bar Druckverlust bleibt der Differenzdruck gering; zulässig sind 3 bis 16 bar Betriebsüberdruck. Die Steuerung SIGMA CONTROL SMART zeigt Drucktaupunkt-Trend und tatsächliche Leistungsaufnahme an; ein Modbus-TCP-Modul zur Netzwerkanbindung ist als Option verfügbar. Der Einsatzbereich reicht von 3 bis 50 °C Umgebungstemperatur; die Druckluft darf mit bis zu 60 °C eintreten.
Das Wärmetauscher-System SECOPACK LS aus Aluminium vereint Luft/Luft-Wärmetauscher, Latentwärmespeicher und Kondensatabscheider in einer Baugruppe. Der elektronische Kondensatableiter ECO-DRAIN (Anschluss G 1/4") ist für den Funktionstest von außen zugänglich, ein Kugelhahn im Kondensatzulauf erlaubt den Service ohne Druckentlastung. Verflüssigerseitig arbeitet der Trockner mit einem Microchannel-Wärmetauscher aus Aluminium, der bei kleiner Baugröße viel Fläche und damit Verschmutzungsreserve bietet. Zum Schutz des Wärmetauschers empfehlen wir einen vorgeschalteten Druckluftfilter; weitere Baugrößen und Bauarten finden Sie in der Übersicht Kältetrockner.
| Volumenstrom (m³/min) | 7,30 |
| Drucktaupunkt (°C) | 3 |
| Druckverlust (bar) | 0,13 |
| Elektrische Leistungsaufnahme bei 100% Vol. (kW) | 0,95 |
| Elektrische Leistungsaufnahme bei 50% Vol. (kW) | 0,49 |
| Elektrische Leistungsaufnahme bei 10% Vol. (kW) | 0,12 |
| Min. Überdruck (bar) | 3 |
| Max. Überdruck (bar) | 16 |
| Min. Umgebungstemperatur (°C) | 3 |
| Max. Umgebungstemperatur (°C) | 50 |
| Max. Eintrittstemperatur Druckluft (°C) | 60 |
| Breite (mm) | 588 |
| Tiefe (mm) | 797 |
| Höhe (mm) | 1515 |
| Gewicht (kg) | 138 |
| Anschluss Druckluft | G 1 1/2 |
| Anschluss Kondensatableiter | G 1/4 |
| Elektrische Versorgung | 230 V / 1 Ph / 50 Hz |
| Kältemittel | R-513A |
| Kältemittel-Füllmenge (kg) | 0,77 |
| CO2-Äquivalent (t) | 0,49 |
| Treibhauspotenzial GWP | 631 |
| Energiesparregelung | Kältespeicher |
