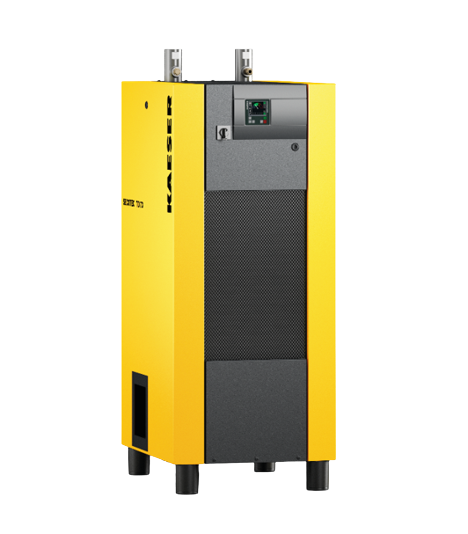

KAESER Energiespar-Kältetrockner Modell TD 94
Volumenstrom 9,40 m³/min | Anschluss G 2 | Drucktaupunkt +3 °C | 3–16 bar | 0,92 kW | Latentwärmespeicher SECOPACK LS | Kältemittel R-513A
Das Familienunternehmen KAESER KOMPRESSOREN zählt seit 1919 zu den weltweit führenden Herstellern und Anbietern von Produkten und Dienstleistungen im Bereich Druckluft
KAESER TD 94 – SECOTEC-Kältetrockner für 9,40 m³/min
Der KAESER Kältetrockner TD 94 bildet die Leistungsspitze der Baugröße TD in der SECOTEC-Serie. Er trocknet 9,40 m³/min Druckluft auf einen Drucktaupunkt von +3 °C und wird über G 2 angeschlossen. Das qualifiziert ihn für größere Industriestationen mit mehreren Verdichtern. Als Speicher dient ein Phasenwechselmaterial im SECOPACK LS: Es nimmt Energie als Schmelzwärme auf, statt sich zu erwärmen, und gibt sie beim Erstarren wieder ab. Der Kältemittelverdichter läuft dadurch nur bedarfsweise.
Bei 100 % Volumenstrom nimmt das Gerät 0,92 kW auf, bei 50 % noch 0,50 kW und bei 10 % lediglich 0,13 kW. Zulässig sind Umgebungstemperaturen von 3 bis 50 °C und Druckluft-Eintrittstemperaturen bis 60 °C. Die Steuerung SIGMA CONTROL SMART zeigt Drucktaupunkt-Trend und tatsächliche Leistungsaufnahme an; ein Modbus-TCP-Modul zur Netzwerkanbindung ist als Option verfügbar. Mit 0,11 bar Druckverlust bleibt der Differenzdruck gering; zulässig sind 3 bis 16 bar Betriebsüberdruck.
Das Wärmetauscher-System SECOPACK LS aus Aluminium vereint Luft/Luft-Wärmetauscher, Latentwärmespeicher und Kondensatabscheider in einer Baugruppe. Der elektronische Kondensatableiter ECO-DRAIN (Anschluss G 1/4") ist für den Funktionstest von außen zugänglich, ein Kugelhahn im Kondensatzulauf erlaubt den Service ohne Druckentlastung. Verflüssigerseitig arbeitet der Trockner mit einem Microchannel-Wärmetauscher aus Aluminium, der bei kleiner Baugröße viel Fläche und damit Verschmutzungsreserve bietet. Zum Schutz des Wärmetauschers empfehlen wir einen vorgeschalteten Druckluftfilter; weitere Baugrößen und Bauarten finden Sie in der Übersicht Kältetrockner.
| Volumenstrom (m³/min) | 9,40 |
| Drucktaupunkt (°C) | 3 |
| Druckverlust (bar) | 0,11 |
| Elektrische Leistungsaufnahme bei 100% Vol. (kW) | 0,92 |
| Elektrische Leistungsaufnahme bei 50% Vol. (kW) | 0,5 |
| Elektrische Leistungsaufnahme bei 10% Vol. (kW) | 0,13 |
| Min. Überdruck (bar) | 3 |
| Max. Überdruck (bar) | 16 |
| Min. Umgebungstemperatur (°C) | 3 |
| Max. Umgebungstemperatur (°C) | 50 |
| Max. Eintrittstemperatur Druckluft (°C) | 60 |
| Breite (mm) | 588 |
| Tiefe (mm) | 797 |
| Höhe (mm) | 1515 |
| Gewicht (kg) | 151 |
| Anschluss Druckluft | G 2 |
| Anschluss Kondensatableiter | G 1/4 |
| Elektrische Versorgung | 230 V / 1 Ph / 50 Hz |
| Kältemittel | R-513A |
| Kältemittel-Füllmenge (kg) | 0,94 |
| CO2-Äquivalent (t) | 0,59 |
| Treibhauspotenzial GWP | 631 |
| Energiesparregelung | Kältespeicher |
