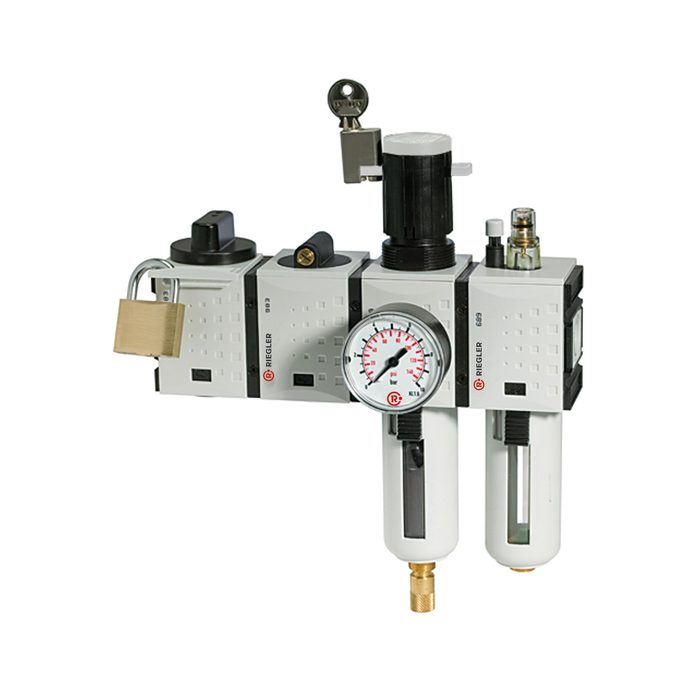

RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, VA, BG 2, G 1/2
Typennummer: REDNR112114ES4408
EAN: 4047322246514
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungsstation SAFETY »FUTURA« (Wartungseinheit) aus PA66 GF60, für die Druckluftaufbereitung – Typ FU 1403
Die RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, VA, BG 2, G 1/2 vereint Filtration und Druckregelung in einer kompakten, anschlussfertigen Einheit. Das Gehäuse besteht aus PA66 GF60 mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2,5 bar bis 8 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 50 °C. Anschluss G 1/2 – passend für gängige Industriestandards. Der Durchflusswert beträgt 3500 l/min. Die Filterfeinheit beträgt 5 µm. Geeignet für druckluft, neutrale Gase. Alle Komponenten sind aufeinander abgestimmt und wartungsfreundlich aufgebaut.
Einsatzbereich
Typische Anwendungsgebiete: FUTURA-Wartungsgeräte, Wartungseinheiten, FUTURA, Wartungsgeräte in Druckluft- und Pneumatikanlagen.
| Eingangsdruck min. | 2.5 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Gewinde | G 1/2 |
| Durchfluss 1 | 3500 l/min |
| Regelbereich max. | 8 bar |
| Kondensatablass | vollautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 10 bar |
| BG | 2 |
| A (mm) | 252 |
| B (mm) | 273 |
| C (mm) | 110 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Klassenname | MAX |
| Regelbereich min. | 2.5 bar |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100264] RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, HA, BG 2, G 1/2](/web/image/product.template/123311/image_128/%5B100264%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBFUTURA%C2%AB%2C%20KH-AV-2-tlg.-WE%2C%20HA%2C%20BG%202%2C%20G%201-2?unique=8b8c99c)
|
Typennummer: FU 1303 |
216,27 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100037] RIEGLER Steckschloss für »FUTURA«, aus Messing vernickelt](/web/image/product.template/118199/image_128/%5B100037%5D%20RIEGLER%20Steckschloss%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20aus%20Messing%20vernickelt?unique=30dd3ec)
|
Typennummer: SS 32 |
41,76 € | |

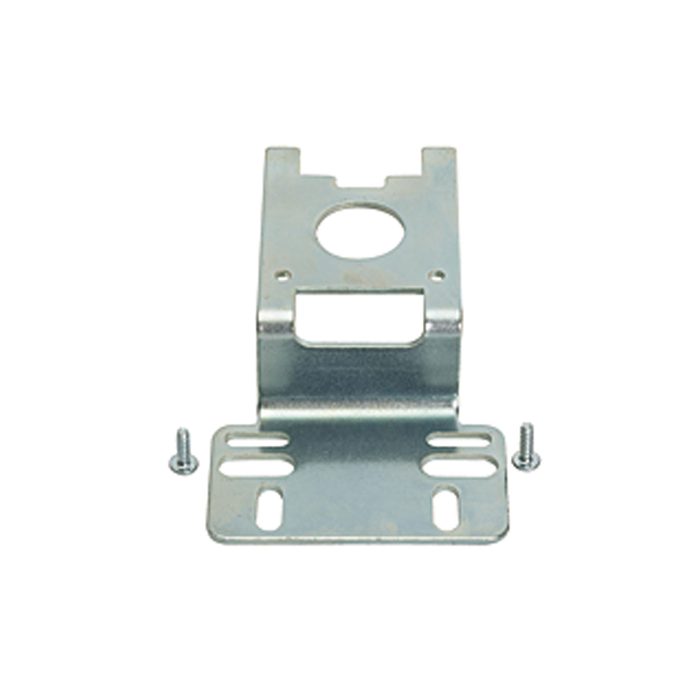

![[100043] RIEGLER Befestigungswinkel inkl. 2 Schrauben, für »FUTURA«, BG 2](/web/image/product.template/118205/image_128/%5B100043%5D%20RIEGLER%20Befestigungswinkel%20inkl.%202%20Schrauben%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=04083eb)
|
Typennummer: H 852 |
9,71 € | |

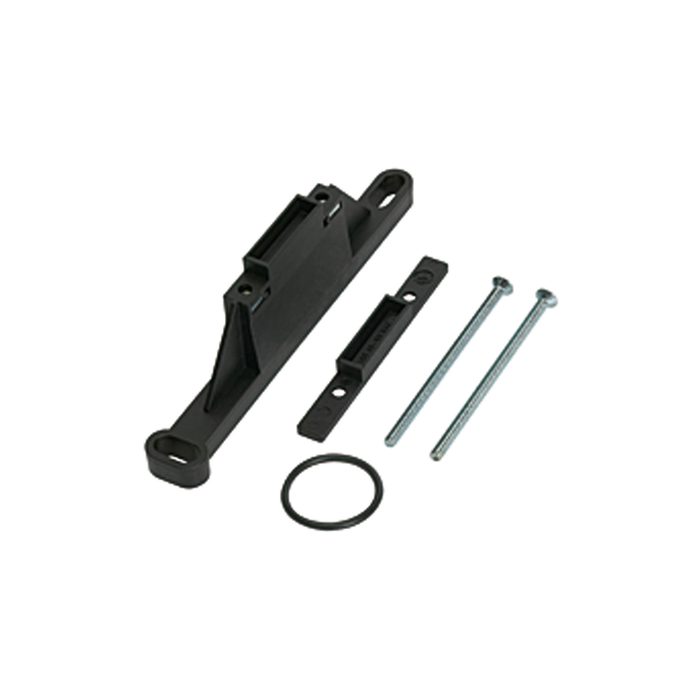

![[100044] RIEGLER Wandkonsole inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 2](/web/image/product.template/118206/image_128/%5B100044%5D%20RIEGLER%20Wandkonsole%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=f0d2619)
|
Typennummer: WK 102 |
4,87 € | |

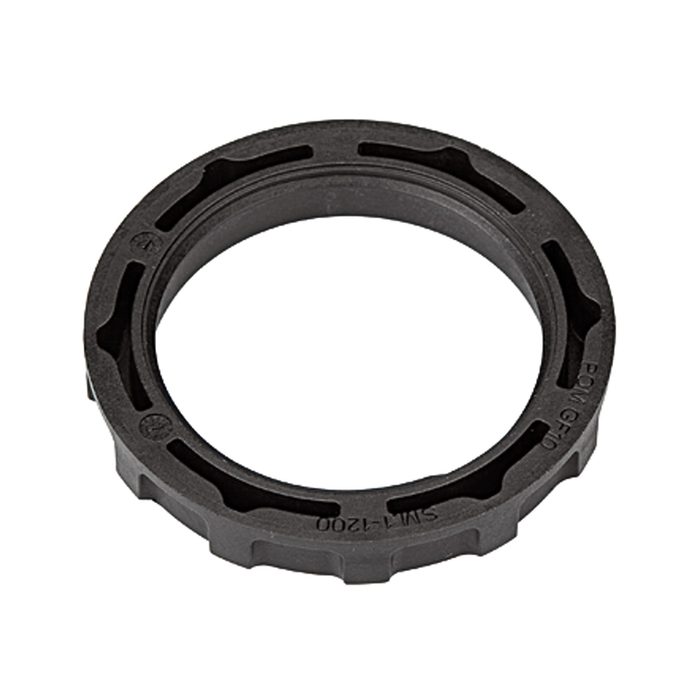

![[100046] RIEGLER Schalttafelmutter M42x1,5, für »FUTURA«, BG 2, G 3/8 und G 1/2](/web/image/product.template/118208/image_128/%5B100046%5D%20RIEGLER%20Schalttafelmutter%20M42x1%2C5%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%203-8%20und%20G%201-2?unique=4012226)
|
Typennummer: FU 33-55 |
1,70 € | |

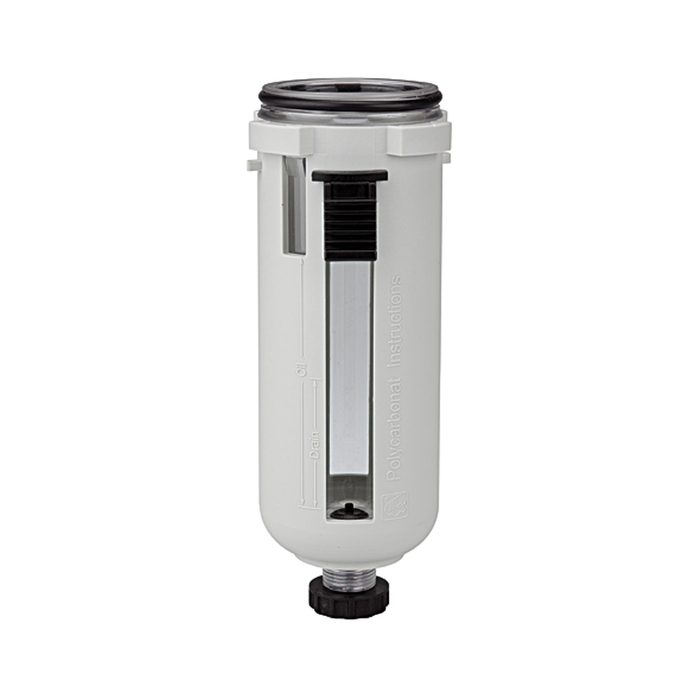

![[100135] RIEGLER Polycarbonatbehälter inkl. Schutzkorb, »FUTURA«, BG 2, Ablass: HA](/web/image/product.template/123200/image_128/%5B100135%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20Schutzkorb%2C%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20Ablass:%20HA?unique=05bc7b4)
|
Typennummer: BSF 12 |
9,81 € | |

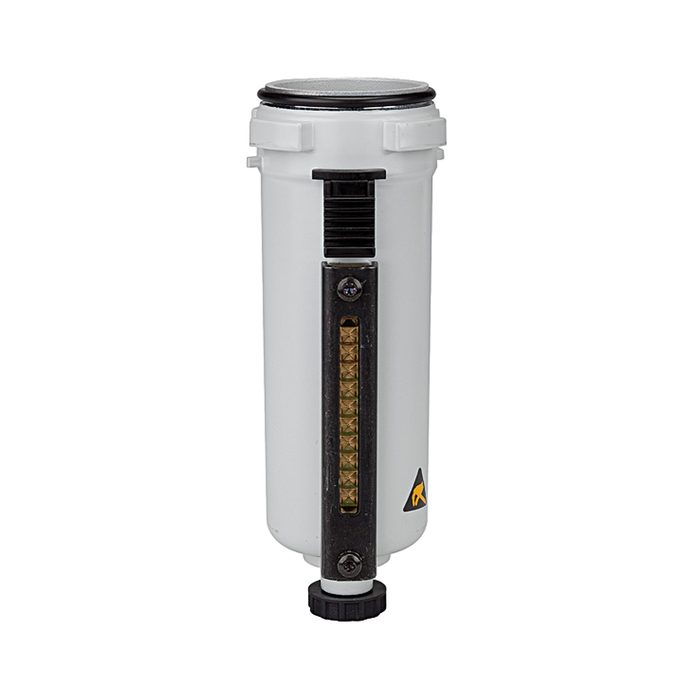

![[100136] RIEGLER Metallbehälter inkl. Sichtrohr, für »FUTURA«, BG 2, Ablass: HA](/web/image/product.template/123201/image_128/%5B100136%5D%20RIEGLER%20Metallbeh%C3%A4lter%20inkl.%20Sichtrohr%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20Ablass:%20HA?unique=7ef7eb4)
|
Typennummer: MF 12 |
36,38 € | |

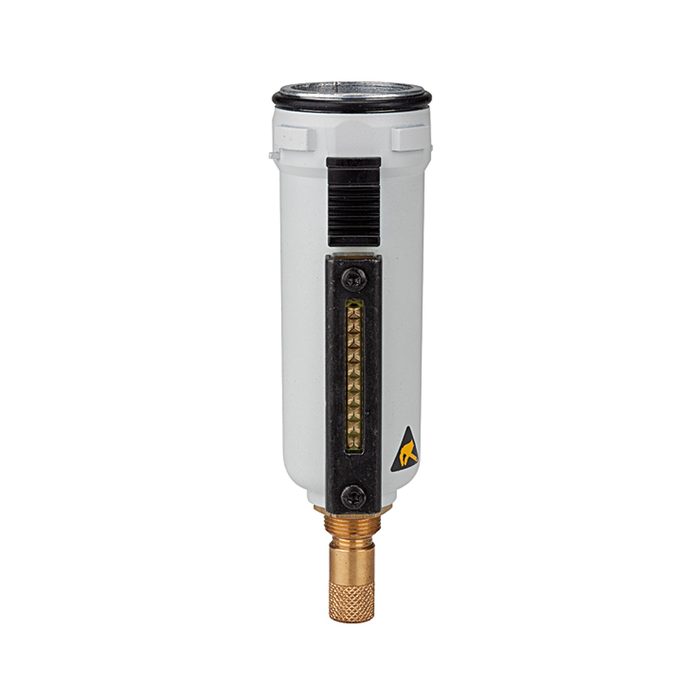

![[100138] RIEGLER Metallbehälter inkl. Sichtrohr, für »FUTURA«, BG 2, Ablass: VA](/web/image/product.template/123203/image_128/%5B100138%5D%20RIEGLER%20Metallbeh%C3%A4lter%20inkl.%20Sichtrohr%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20Ablass:%20VA?unique=c7111f6)
|
Typennummer: 847.1210 ES FDA EAN: 4047322215138 |
68,96 € | |

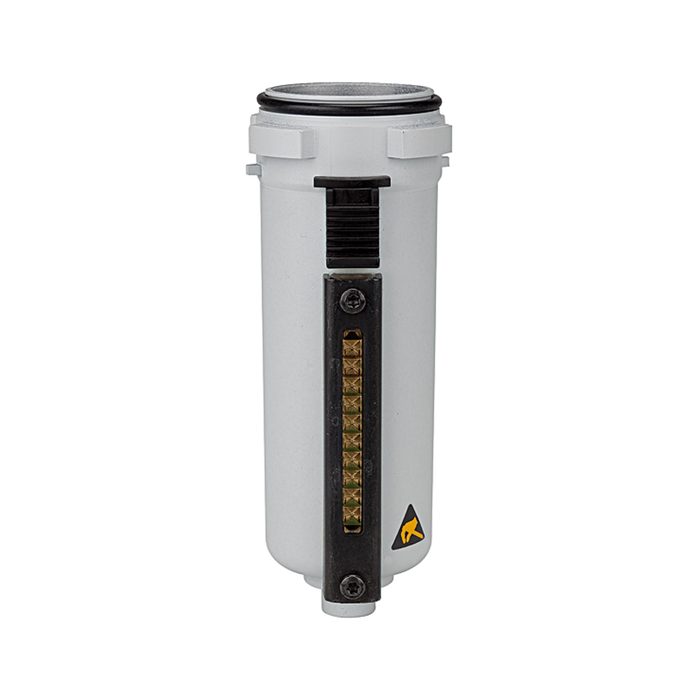

![[100216] RIEGLER Metallbehälter inkl. Sichtrohr, für Nebelöler »FUTURA«, BG 2](/web/image/product.template/123263/image_128/%5B100216%5D%20RIEGLER%20Metallbeh%C3%A4lter%20inkl.%20Sichtrohr%2C%20f%C3%BCr%20Nebel%C3%B6ler%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=6143ae5)
|
Typennummer: ML 12 |
36,38 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

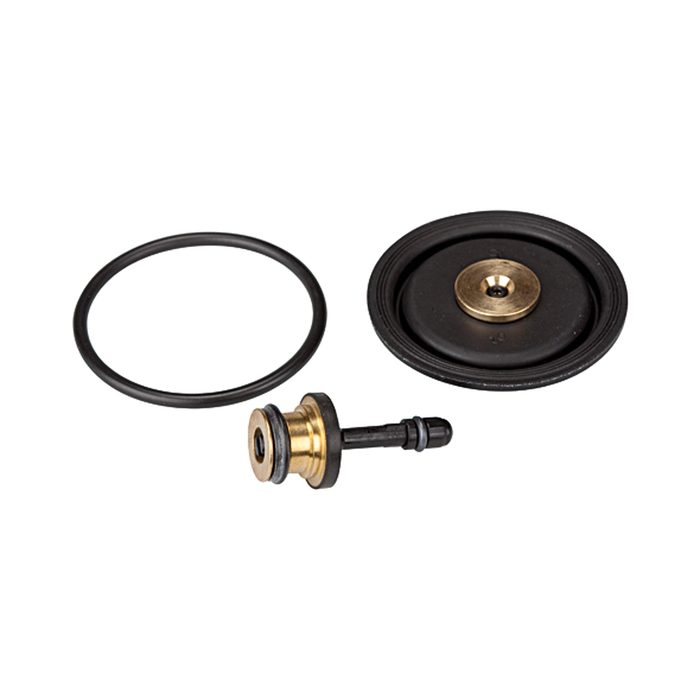

![[100047] RIEGLER Dichtungssatz Druckregler, für »FUTURA«, BG 2, G 3/8 und G 1/2](/web/image/product.template/118209/image_128/%5B100047%5D%20RIEGLER%20Dichtungssatz%20Druckregler%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%203-8%20und%20G%201-2?unique=275c5c8)
|
Typennummer: 22.7180.4 |
11,94 € | |

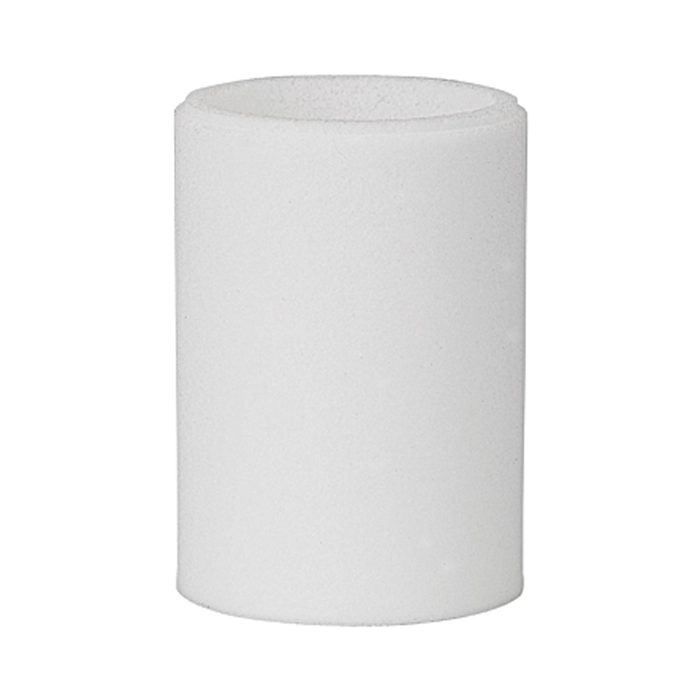

![[100139] RIEGLER Filterelement 5 µm, Cellpor, für »FUTURA«, BG 2, G 3/8 und G 1/2](/web/image/product.template/123336/image_128/%5B100139%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%203-8%20und%20G%201-2?unique=c7111f6)
|
Typennummer: 848.004 ES FDA EAN: 4047322215145 |
6,88 € | |

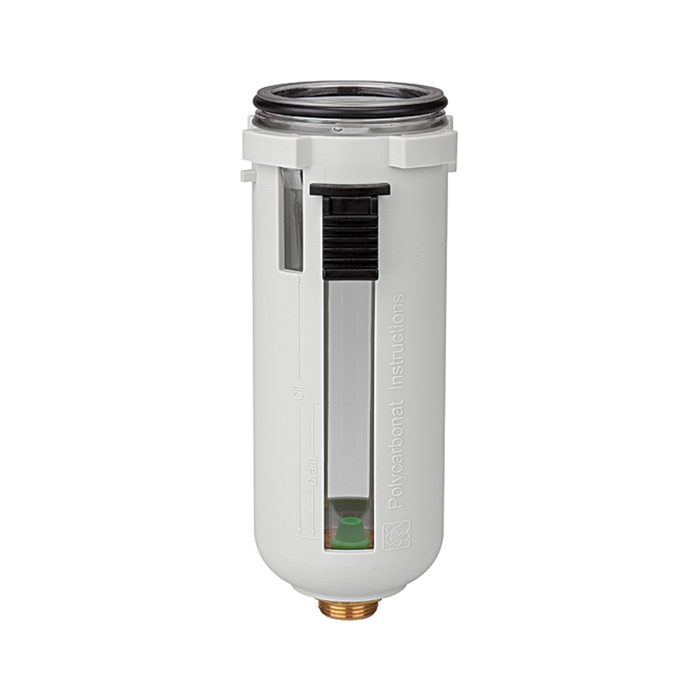

![[100215] RIEGLER Polycarbonatbehälter inkl. Schutzkorb, f. Nebelöler »FUTURA« BG 2](/web/image/product.template/123262/image_128/%5B100215%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20Schutzkorb%2C%20f.%20Nebel%C3%B6ler%20%C2%BBFUTURA%C2%AB%20BG%202?unique=05bc7b4)
|
Typennummer: BSL 12 |
13,70 € | |

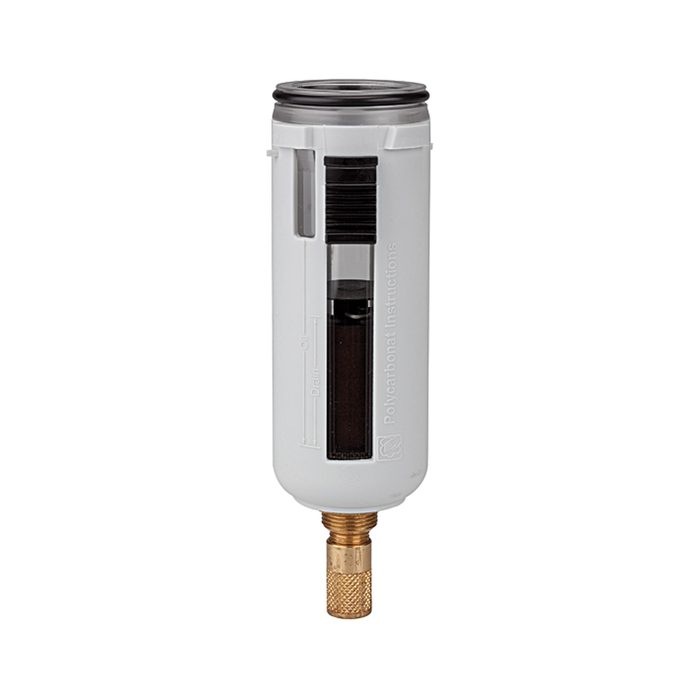

![[100137] RIEGLER Polycarbonatbehälter inkl. Schutzkorb, »FUTURA«, BG 2, Ablass: VA](/web/image/product.template/123202/image_128/%5B100137%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20Schutzkorb%2C%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20Ablass:%20VA?unique=05bc7b4)
|
Typennummer: BSF 12-A |
41,20 € | |

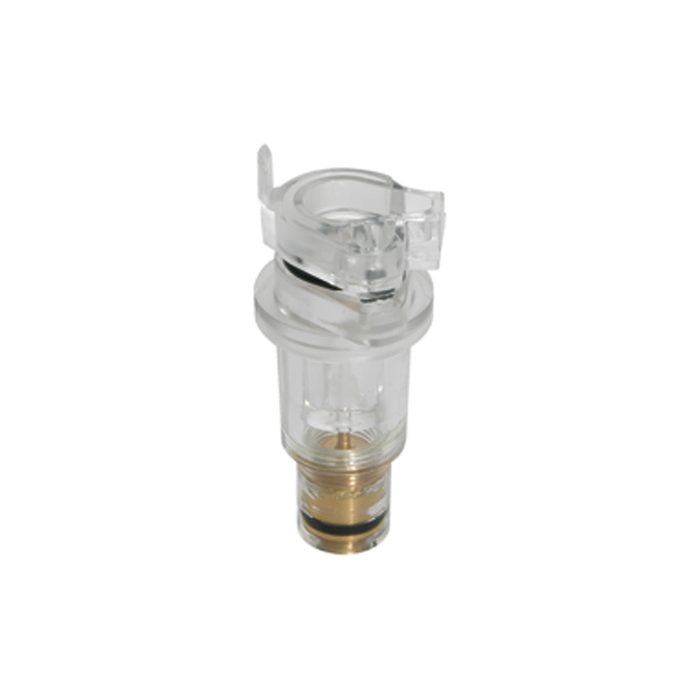

![[100214] RIEGLER Tropfaufsatz Polycarbonat für »FUTURA« und »FUTURA-mini« BG 0 - 4](/web/image/product.template/123261/image_128/%5B100214%5D%20RIEGLER%20Tropfaufsatz%20Polycarbonat%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%20und%20%C2%BBFUTURA-mini%C2%AB%20BG%200%20-%204?unique=8140372)
|
Typennummer: 901.7.990 |
6,38 € | |
![[100045] RIEGLER Verblockungsset inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 2](/web/image/product.template/118207/image_128/%5B100045%5D%20RIEGLER%20Verblockungsset%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=e9f8d74)
|
Typennummer: KP 200 |
2,45 € | |
