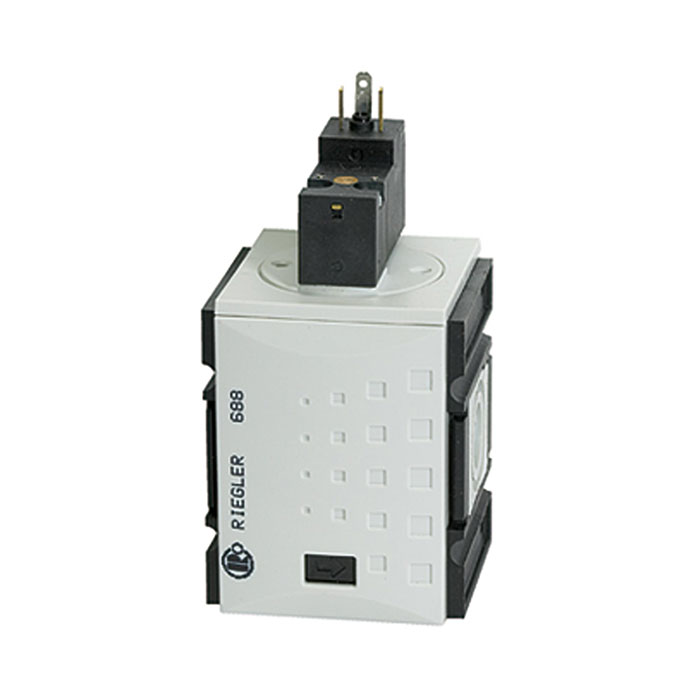

RIEGLER 3/2-Wegeventil »FUTURA«, elektr. betätigt, 24 V DC, BG 1, G 1/4
Typennummer: FU 923
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
3/2-Wegeventil »FUTURA« el. betätigt mit Spule 24 V DC, 2,5 Watt, BG 1, G 1/4, Abluft G 1/4, PE 2 - 10 bar, Temp. -10 °C bis 50 °C
| Eingangsdruck min. | 2 bar |
| Eingangsdruck max. | 10 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | G 1/4 (NPTF Option) |
| Durchflusswertmessung | bei P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Einschaltdauer | 1 |
| Anzugsleistung bei Wechselspannung 50 Hz | 2.2 VA |
| Halteleistung bei Wechselspannung 50 Hz | 1.6 VA |
| Leistungsaufnahme | 2,5 Watt bei Gleichspannung |
| Schutzart | IP 65 |
| Elektrischer Anschluss | Gerätesteckdose EN 175301-803, Form C, Polzahl 2+PE |
| Einbaulage | Im Verbund senkrecht / Einzelgeräte beliebig |
| Deckel | Schulaform(R) |
| Kopfstück | IXEF1022(R) |
| Befestigung | Winkel, Wandmontage |
| Gewinde | G 1/4 |
| Durchfluss | 2000 l/min |
| Betätigung | elektropneumatisch |
| Bauart | 3/2 Wege Sitzventil |
| BG | 1 |
| Spannung | 24V/50Hz |
| A (mm) | 52 |
| B (mm) | 117.8 |
| C (mm) | 84.8 |
| Anschluss Entlüftung | G 1/4 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Kolben | Ms/NBR |
| RoHS Werkstoff-Hinweis | RoHS konform |
| Abluft | G 1/4 |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| O-Ring | NBR |
| Themenshop | SAFETY |
| Klassenname | MAX |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100295] RIEGLER 3/2-Wegeventil »FUTURA«, elektr. betätigt, 24 V DC, BG 1, G 3/8](/web/image/product.template/139730/image_128/%5B100295%5D%20RIEGLER%203-2-Wegeventil%20%C2%BBFUTURA%C2%AB%2C%20elektr.%20bet%C3%A4tigt%2C%2024%20V%20DC%2C%20BG%201%2C%20G%203-8?unique=df00e26)
|
Typennummer: FU 924 |
80,55 € | |
![[100297] RIEGLER 3/2-Wegeventil »FUTURA«, elektr. betätigt, 24 V DC, BG 2, G 1/2](/web/image/product.template/139732/image_128/%5B100297%5D%20RIEGLER%203-2-Wegeventil%20%C2%BBFUTURA%C2%AB%2C%20elektr.%20bet%C3%A4tigt%2C%2024%20V%20DC%2C%20BG%202%2C%20G%201-2?unique=8599ac8)
|
Typennummer: FU 964 |
85,82 € | |
![[100296] RIEGLER 3/2-Wegeventil »FUTURA«, elektr. betätigt, 24 V DC, BG 2, G 3/8](/web/image/product.template/139731/image_128/%5B100296%5D%20RIEGLER%203-2-Wegeventil%20%C2%BBFUTURA%C2%AB%2C%20elektr.%20bet%C3%A4tigt%2C%2024%20V%20DC%2C%20BG%202%2C%20G%203-8?unique=0ddb8fa)
|
Typennummer: FU 963 |
85,82 € | |
![[100299] RIEGLER 3/2-Wegeventil »FUTURA«, elektr. betätigt, 24 V DC, BG 4, G 1](/web/image/product.template/139734/image_128/%5B100299%5D%20RIEGLER%203-2-Wegeventil%20%C2%BBFUTURA%C2%AB%2C%20elektr.%20bet%C3%A4tigt%2C%2024%20V%20DC%2C%20BG%204%2C%20G%201?unique=65c0f32)
|
Typennummer: FU 976 |
178,20 € | |
![[100298] RIEGLER 3/2-Wegeventil »FUTURA«, elektr. betätigt, 24 V DC, BG 4, G 3/4](/web/image/product.template/139733/image_128/%5B100298%5D%20RIEGLER%203-2-Wegeventil%20%C2%BBFUTURA%C2%AB%2C%20elektr.%20bet%C3%A4tigt%2C%2024%20V%20DC%2C%20BG%204%2C%20G%203-4?unique=cdbcf56)
|
Typennummer: FU 975 |
178,20 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100038] RIEGLER Befestigungswinkel inkl. 2 Schrauben »FUTURA«, BG 1, G 1/4, G 3/8](/web/image/product.template/118200/image_128/%5B100038%5D%20RIEGLER%20Befestigungswinkel%20inkl.%202%20Schrauben%20%C2%BBFUTURA%C2%AB%2C%20BG%201%2C%20G%201-4%2C%20G%203-8?unique=67d1426)
|
Typennummer: H 850 |
6,82 € | |
![[100039] RIEGLER Wandkonsole inkl. 2 Schrauben und O-Ring, FUTURA BG1 G1/4 G3/8](/web/image/product.template/118201/image_128/%5B100039%5D%20RIEGLER%20Wandkonsole%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20FUTURA%20BG1%20G1-4%20G3-8?unique=5d98084)
|
Typennummer: WK 100 |
3,37 € | |
![[100040] RIEGLER Verblockungsset inkl. 2 Schrauben, O-Ring »FUTURA«, BG1 G1/4 G3/8](/web/image/product.template/118202/image_128/%5B100040%5D%20RIEGLER%20Verblockungsset%20inkl.%202%20Schrauben%2C%20O-Ring%20%C2%BBFUTURA%C2%AB%2C%20BG1%20G1-4%20G3-8?unique=560c6c1)
|
Typennummer: KP 100 |
2,05 € | |

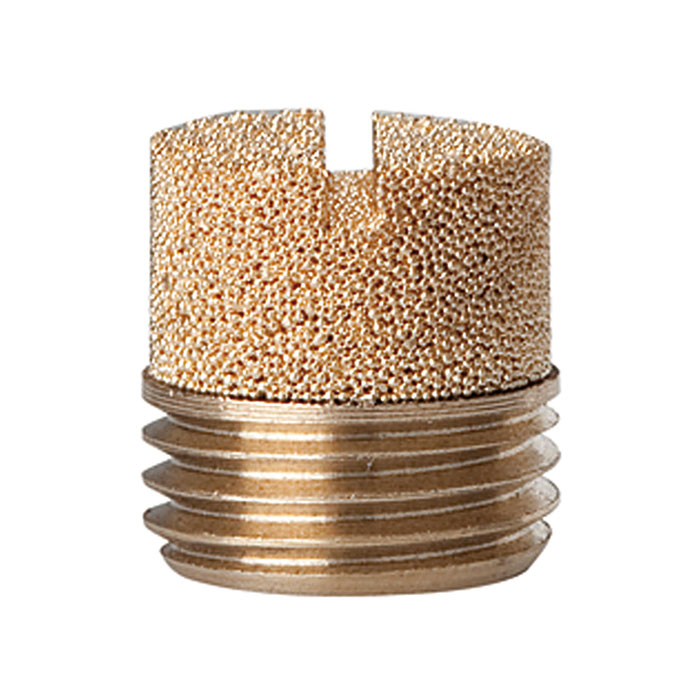

![[100289] RIEGLER Sinterbronce-Schalldämpfer, Schlitz, G 1/4, max. 10 bar](/web/image/product.template/139724/image_128/%5B100289%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20Schlitz%2C%20G%201-4%2C%20max.%2010%20bar?unique=cb9bed4)
|
