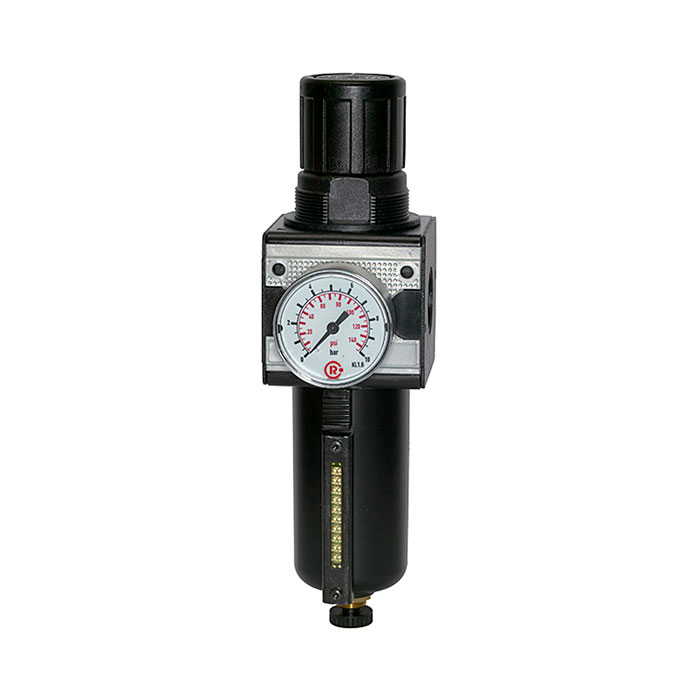

RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 3, G 3/4
Typennummer: C 34 M-SR
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Filterregler »multifix« aus Zink-Druckguss, für Druckluftaufbereitung, 0.5 bar – Typ C 34 M-SR
Das RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 3, G 3/4 vereint Druckluftfiltration und Druckregelung in einem kompakten Gerät. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 20 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 6700 l/min (bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm, Behälter aus Metallbehälter mit Sichtrohr. Spart Einbauraum und vereinfacht die Druckluftaufbereitung.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung in Produktion, Handwerk und Automatisierung.
| Eingangsdruck max. | 20 bar |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Behälter | Metallbehälter mit Sichtrohr |
| Filterfeinheit | 5 µm |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Federhaube | POM-Messing |
| Gewinde | G 3/4 |
| Durchfluss | 6700 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| DN | 20 |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 3 |
| A (mm) | 68.8 |
| B (mm) | 248.2 |
| C (mm) | 99 |
| D (mm) | 149.2 |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100493] RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 1, G 1/4](/web/image/product.template/139928/image_128/%5B100493%5D%20RIEGLER%20Filterregler%20%C2%BBmultifix%C2%AB%2C%20Metallbeh%C3%A4lter%20u.%20Sichtrohr%2C%20BG%201%2C%20G%201-4?unique=af60ce7)
|
Typennummer: C 11 M-SR |
69,89 € | |
![[100494] RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 1, G 3/8](/web/image/product.template/139929/image_128/%5B100494%5D%20RIEGLER%20Filterregler%20%C2%BBmultifix%C2%AB%2C%20Metallbeh%C3%A4lter%20u.%20Sichtrohr%2C%20BG%201%2C%20G%203-8?unique=26a040b)
|
Typennummer: C 12 M-SR |
69,89 € | |
![[100495] RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 3, G 1/2](/web/image/product.template/139930/image_128/%5B100495%5D%20RIEGLER%20Filterregler%20%C2%BBmultifix%C2%AB%2C%20Metallbeh%C3%A4lter%20u.%20Sichtrohr%2C%20BG%203%2C%20G%201-2?unique=f9c5d86)
|
Typennummer: C 33 M-SR |
92,93 € | |

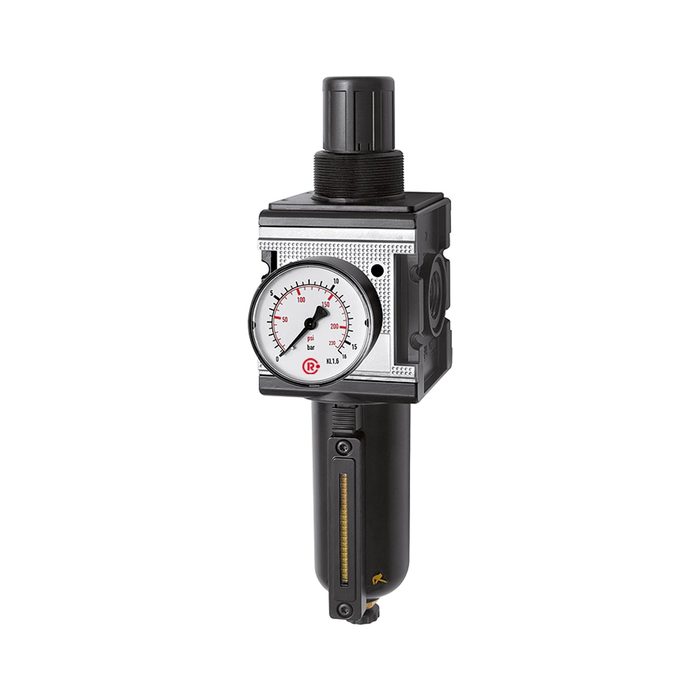

![[133110] RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 4, G 1](/web/image/product.template/202760/image_128/%5B133110%5D%20RIEGLER%20Filterregler%20%C2%BBmultifix%C2%AB%2C%20Metallbeh%C3%A4lter%20u.%20Sichtrohr%2C%20BG%204%2C%20G%201?unique=b03cdb5)
|
Typennummer: C 45 M-SR-10 |
216,85 € | |
![[133109] RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 4, G 3/4](/web/image/product.template/202759/image_128/%5B133109%5D%20RIEGLER%20Filterregler%20%C2%BBmultifix%C2%AB%2C%20Metallbeh%C3%A4lter%20u.%20Sichtrohr%2C%20BG%204%2C%20G%203-4?unique=c3eb01a)
|
Typennummer: C 44 M-SR-10 |
216,85 € | |

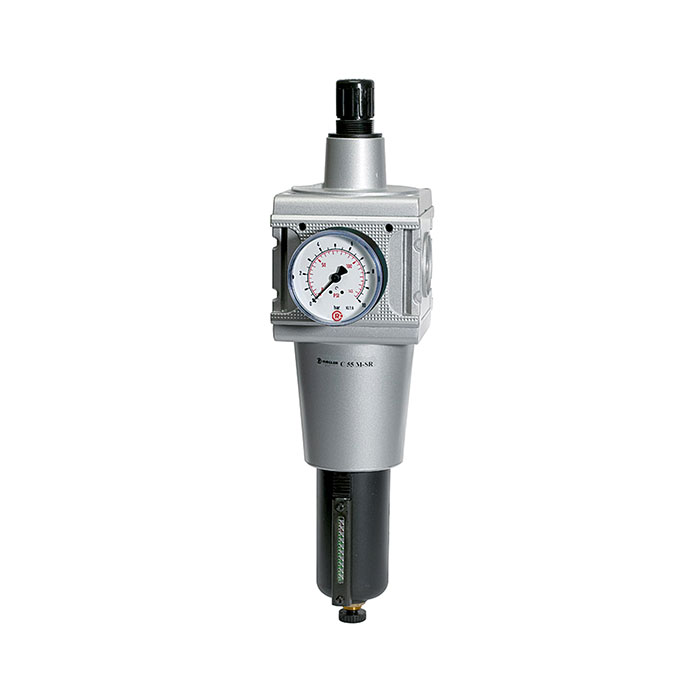

![[100497] RIEGLER Filterregler »multifix«, Metallbehälter u. Sichtrohr, BG 5, G 1](/web/image/product.template/139932/image_128/%5B100497%5D%20RIEGLER%20Filterregler%20%C2%BBmultifix%C2%AB%2C%20Metallbeh%C3%A4lter%20u.%20Sichtrohr%2C%20BG%205%2C%20G%201?unique=9bd7e34)
|
Typennummer: C 55 M-SR |
253,62 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

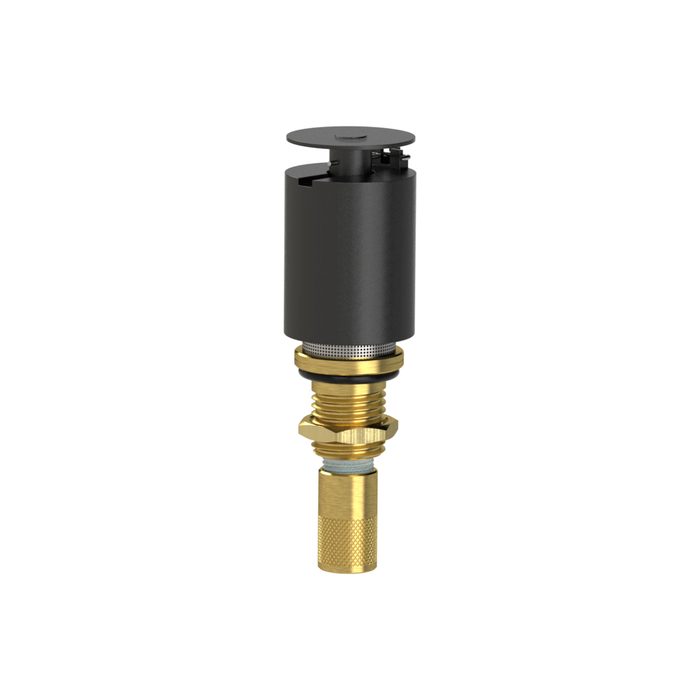

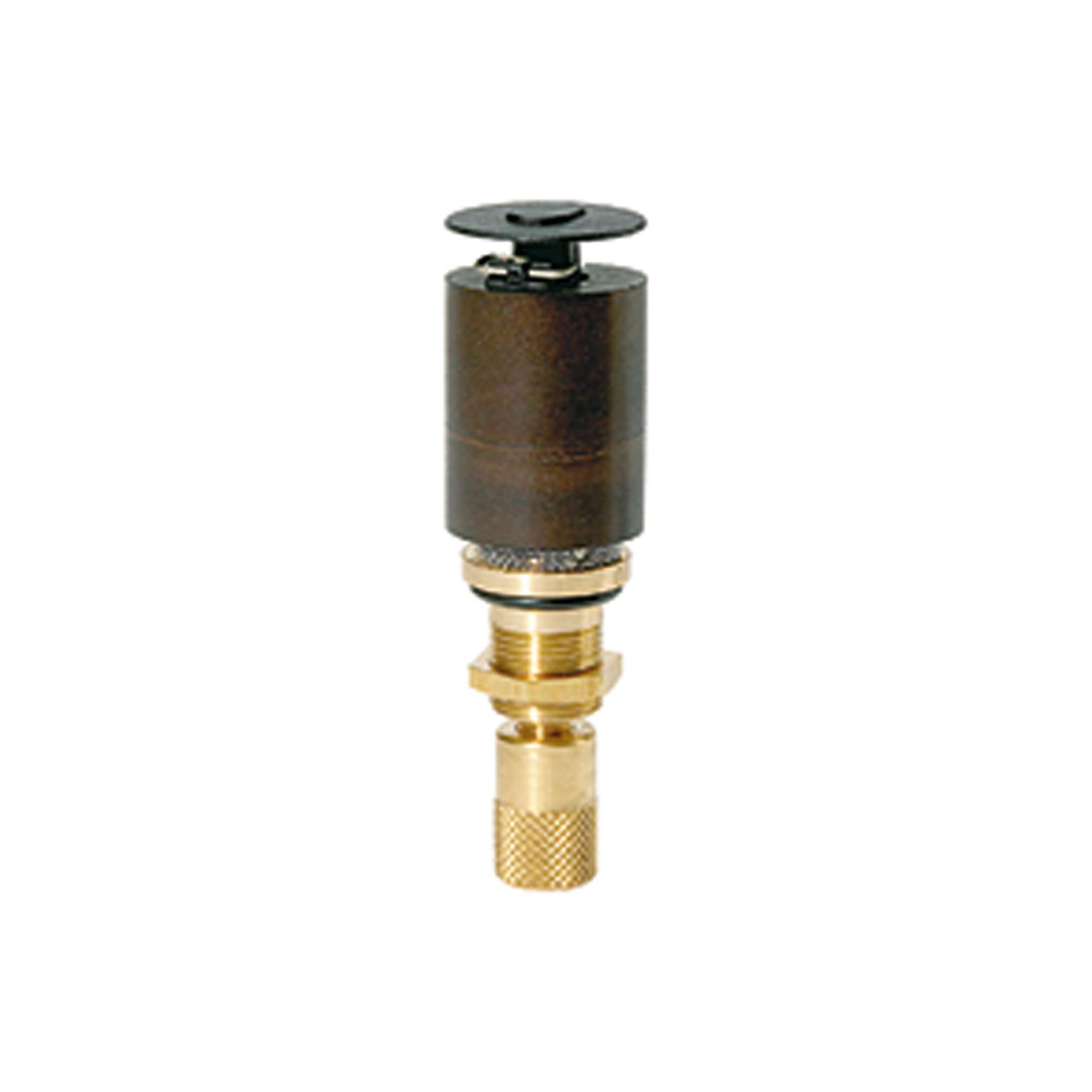

![[100362] RIEGLER Automatisches Ablassventil für »multifix«, »FUTURA«, »Standard«](/web/image/product.template/139796/image_128/%5B100362%5D%20RIEGLER%20Automatisches%20Ablassventil%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20%C2%BBFUTURA%C2%AB%2C%20%C2%BBStandard%C2%AB?unique=b932d1c)
|
Typennummer: 655.6.900 |
36,35 € | |

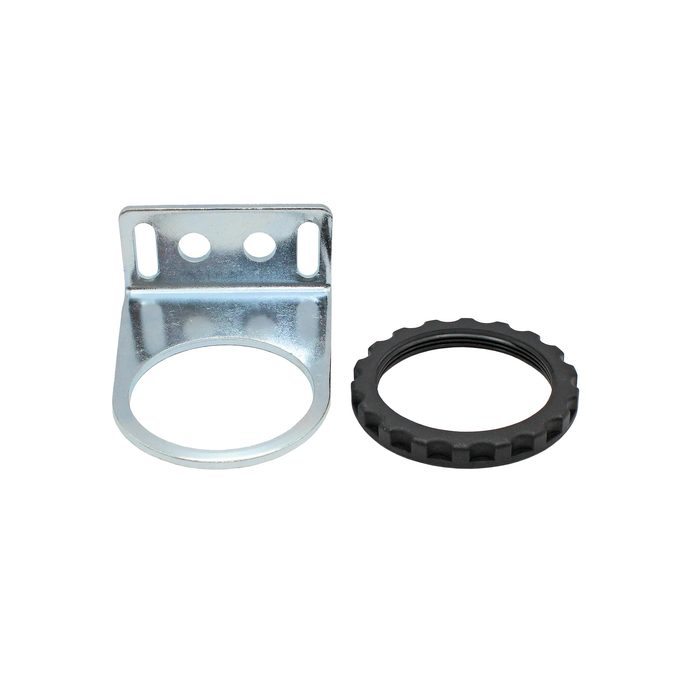

![[100439] RIEGLER Haltewinkel mit Mutter M50x1,5, f. »multifix«, BG 3, G 1/2, G 3/4](/web/image/product.template/139873/image_128/%5B100439%5D%20RIEGLER%20Haltewinkel%20mit%20Mutter%20M50x1%2C5%2C%20f.%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%2C%20G%203-4?unique=34c91ba)
|
Typennummer: MV 50 |
5,20 € | |
![[100440] RIEGLER Schalttafelmutter M50x1,5, für »multifix«, BG 3, G 1/2 und G 3/4](/web/image/product.template/139874/image_128/%5B100440%5D%20RIEGLER%20Schalttafelmutter%20M50x1%2C5%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%20und%20G%203-4?unique=14b4718)
|
Typennummer: R 33-55 |
1,80 € | |

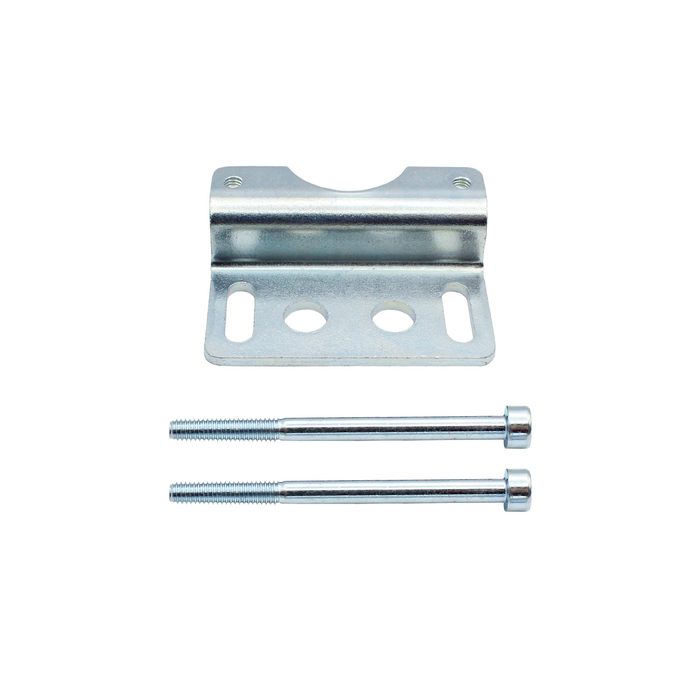

![[100441] RIEGLER Haltewinkel m. zwei Schrauben, für »multifix«, BG 3, G 1/2, G 3/4](/web/image/product.template/139875/image_128/%5B100441%5D%20RIEGLER%20Haltewinkel%20m.%20zwei%20Schrauben%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%2C%20G%203-4?unique=9043404)
|
Typennummer: ZW 33 |
5,00 € | |

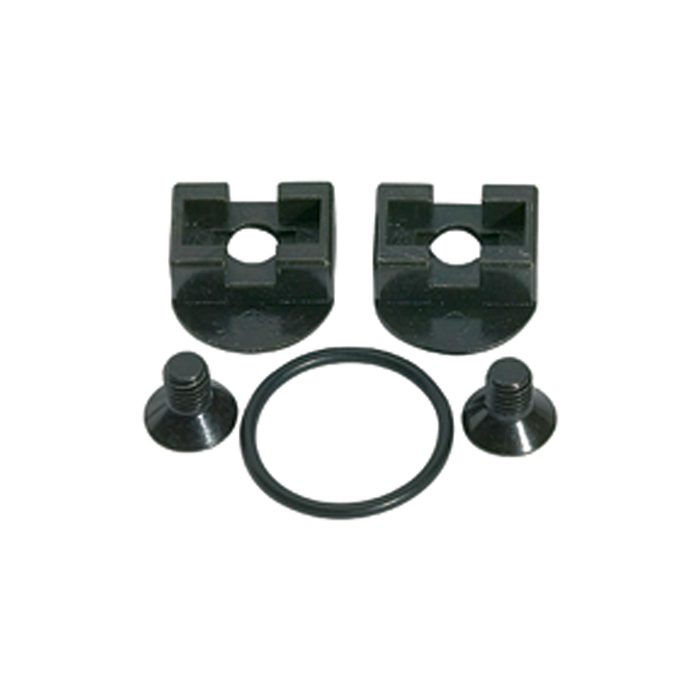

![[100442] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 3](/web/image/product.template/139876/image_128/%5B100442%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%203?unique=02a4502)
|
Typennummer: KP 33 |
2,01 € | |

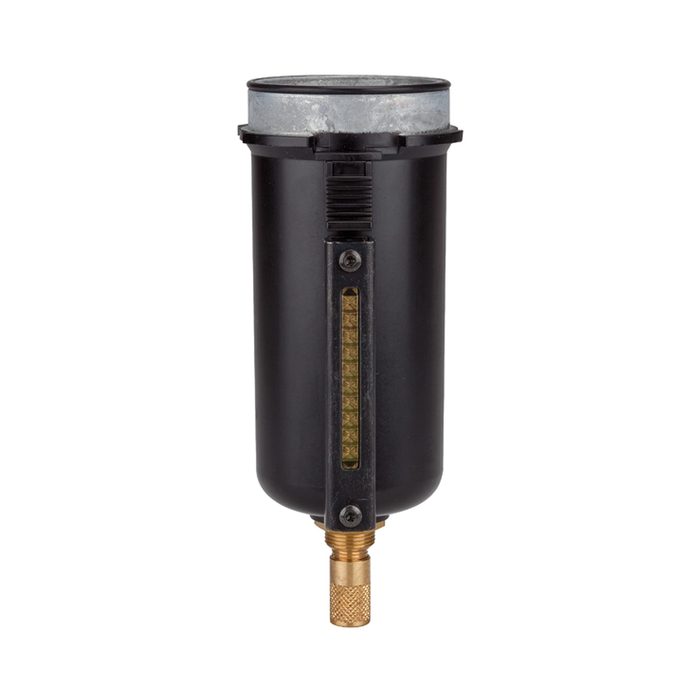

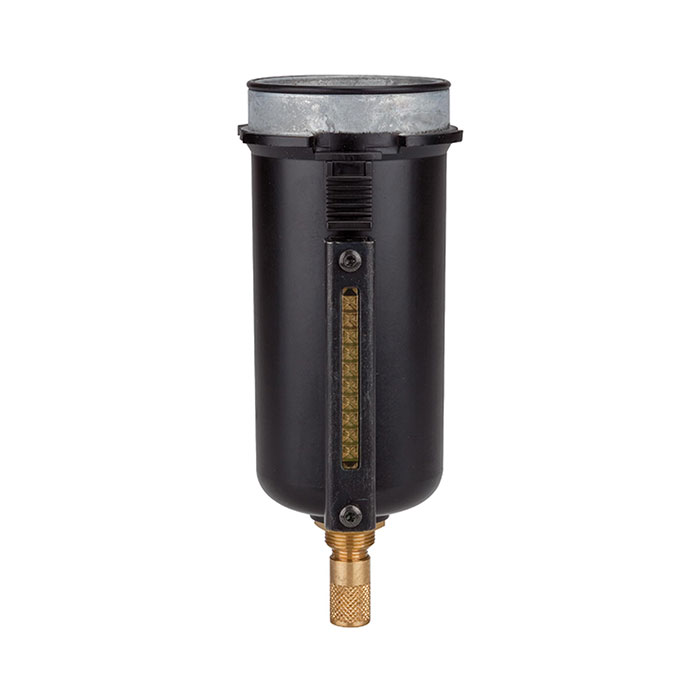

![[100503] RIEGLER Metallbehälter mit Sichtrohr, inkl. O-Ring, mit autom. Ablass BG3](/web/image/product.template/139938/image_128/%5B100503%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20inkl.%20O-Ring%2C%20mit%20autom.%20Ablass%20BG3?unique=66de72a)
|
Typennummer: MS 33 FS-A |
74,97 € | |

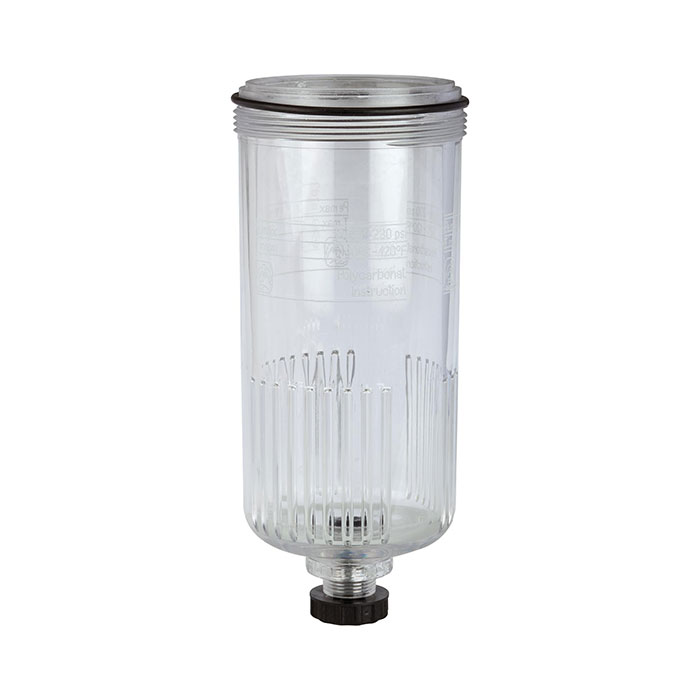

![[100504] RIEGLER Polycarbonatbehälter, inkl. O-Ring, halbautom. Ablassventil, BG 3](/web/image/product.template/139939/image_128/%5B100504%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20halbautom.%20Ablassventil%2C%20BG%203?unique=a2053d6)
|
Typennummer: KS 33 F-HA |
14,14 € | |

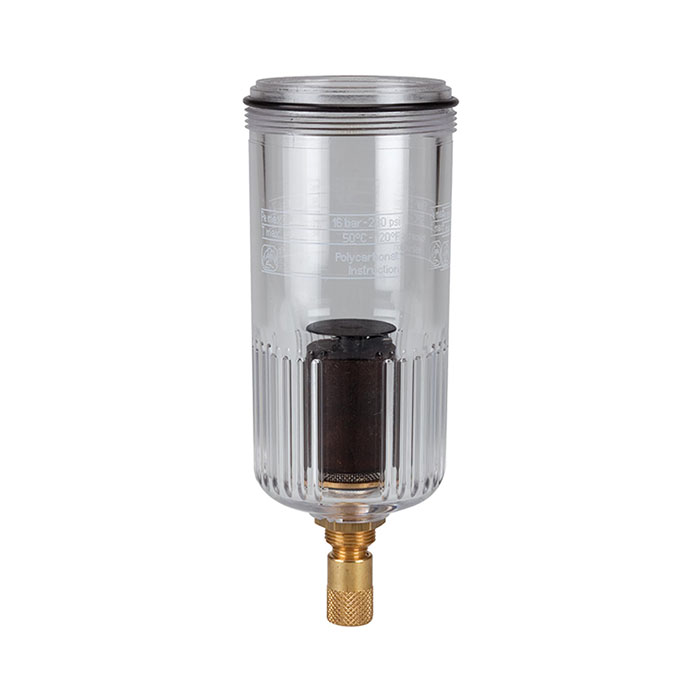

![[100505] RIEGLER Polycarbonatbehälter, inkl. O-Ring, vollautom. Ablassventil, BG 3](/web/image/product.template/139940/image_128/%5B100505%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20vollautom.%20Ablassventil%2C%20BG%203?unique=73e289a)
|
Typennummer: KS 33 F-A |
45,98 € | |

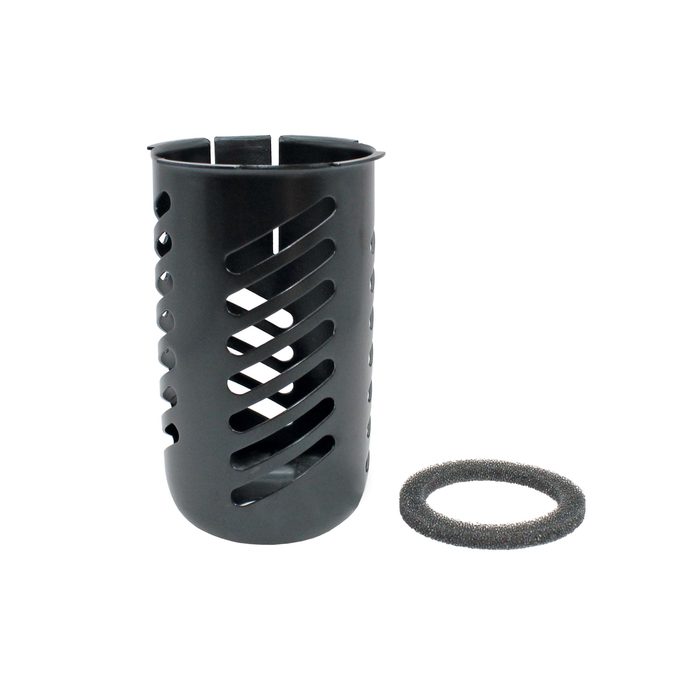

![[100506] RIEGLER Schutzkorb, für »multifix«, BG 3, G 1/2 und G 3/4 und BG 5, G 1](/web/image/product.template/139941/image_128/%5B100506%5D%20RIEGLER%20Schutzkorb%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%20und%20G%203-4%20und%20BG%205%2C%20G%201?unique=78ecde9)
|
Typennummer: SK 33 |
10,91 € | |

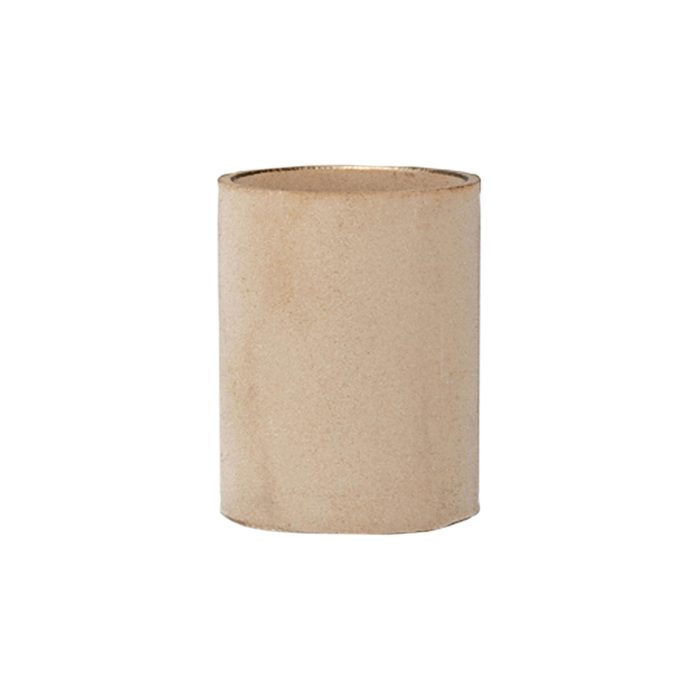

![[100983] RIEGLER Filterelement 8 µm, Sinterbronce, BG 3, »Standard«, »multifix«](/web/image/product.template/140419/image_128/%5B100983%5D%20RIEGLER%20Filterelement%208%20%C2%B5m%2C%20Sinterbronce%2C%20BG%203%2C%20%C2%BBStandard%C2%AB%2C%20%C2%BBmultifix%C2%AB?unique=dccb464)
|
Typennummer: 653.6.908 |
16,04 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

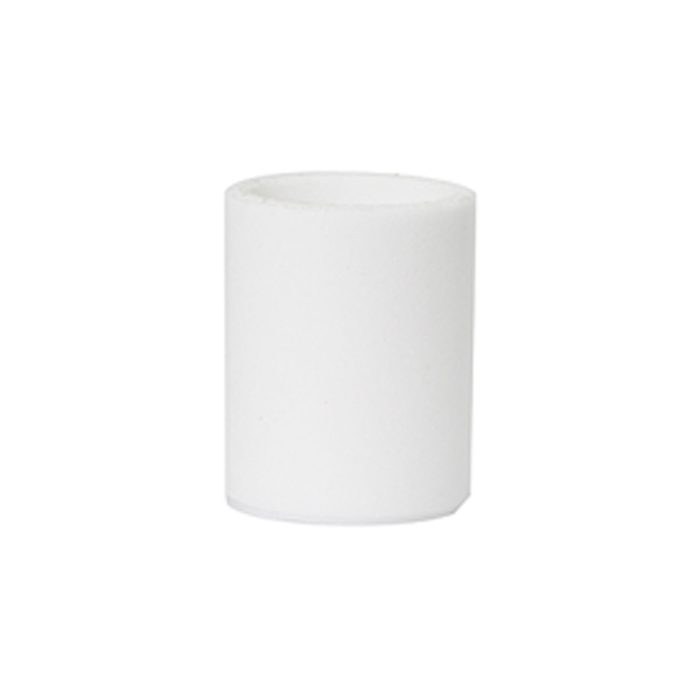

![[100507] RIEGLER Filterelement 5 µm, Cellpor, für »multifix« und »Standard«](/web/image/product.template/139942/image_128/%5B100507%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%20und%20%C2%BBStandard%C2%AB?unique=87630d3)
|
Typennummer: 633.6.905 |
13,89 € | |
![[100502] RIEGLER Metallbehälter mit Sichtrohr, inkl. O-Ring, für »multifix« BG 3+5](/web/image/product.template/139937/image_128/%5B100502%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20inkl.%20O-Ring%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%20BG%203%2B5?unique=4985421)
|
Typennummer: MS 33 FS |
34,69 € | |
![[101678] RIEGLER Standardmano, Kunststoff, G 1/4 hinten, 0 - 16,0 bar/230 psi, Ø50](/web/image/product.template/169650/image_128/%5B101678%5D%20RIEGLER%20Standardmano%2C%20Kunststoff%2C%20G%201-4%20hinten%2C%200%20-%2016%2C0%20bar-230%20psi%2C%20%C3%9850?unique=dd35b87)
|
Typennummer: 207-KD |
6,25 € | |

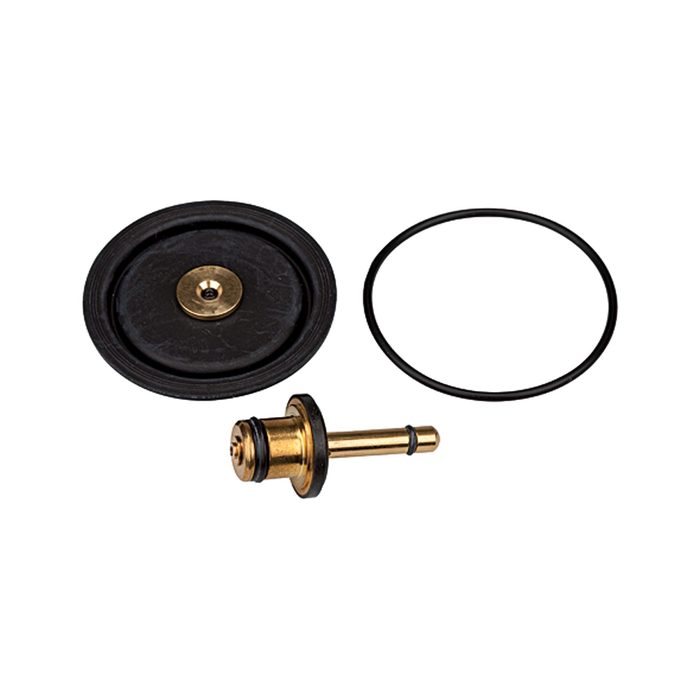

![[100444] RIEGLER Verschleißteilesatz inkl. Membrane, Ventilkegel und O-Ring 50x2](/web/image/product.template/139878/image_128/%5B100444%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%20inkl.%20Membrane%2C%20Ventilkegel%20und%20O-Ring%2050x2?unique=6cf047b)
|
Typennummer: 22.1833.4 |
21,37 € | |
