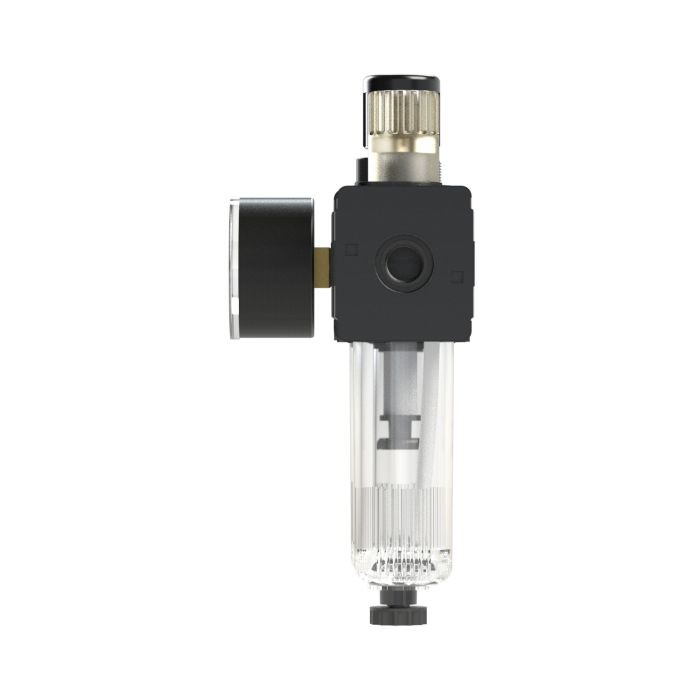

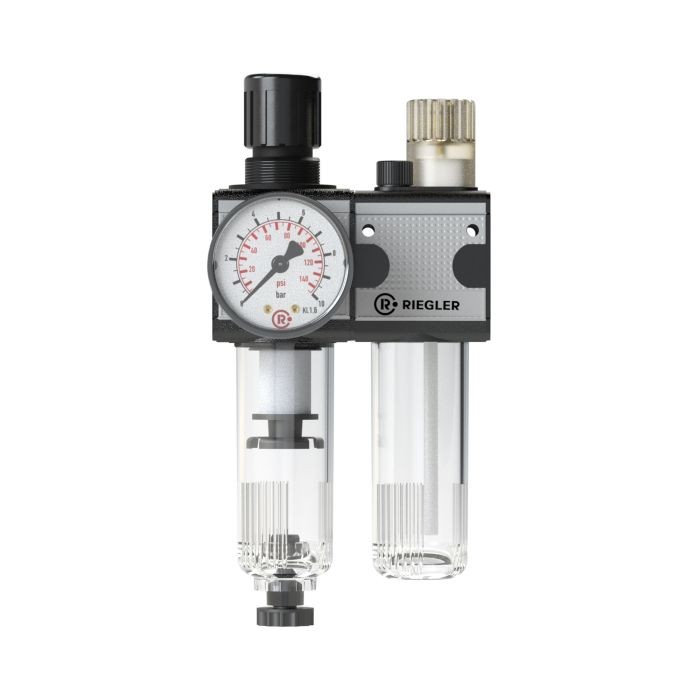

RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 1, G 3/8
Typennummer: CL 12 K-HA
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungseinheit 2-tlg. »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ CL 12 K-HA
Das RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 1, G 3/8 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1200 l/min (bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp ≤ 1 bar). Filterfeinheit 5 µm, Behälter aus Polycarbonatbehälter. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck max. | 16 bar |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp ≤ 1 bar |
| Serie | multifix |
| Behälter | Polycarbonatbehälter |
| Filterfeinheit | 5 µm |
| Tropfaufsatz | PA |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Federhaube | POM-Messing |
| Gewinde | G 3/8 |
| Durchfluss | 1200 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| DN | 10 |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 1 |

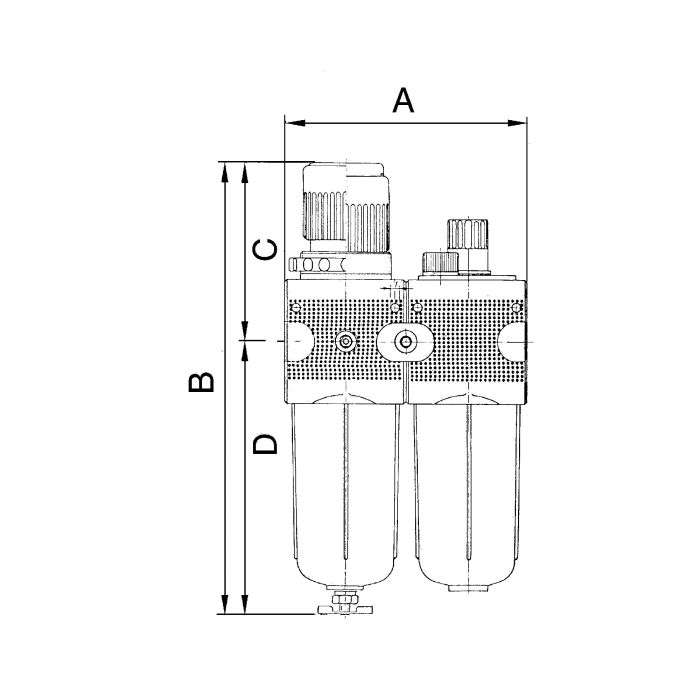

| A (mm) | 92.8 |
| B (mm) | 192.1 |
| C (mm) | 67 |
| D (mm) | 125.1 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6a-I, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100566] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 1, G 1/4](/web/image/product.template/140001/image_128/%5B100566%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%201%2C%20G%201-4?unique=c96973a)
|
Typennummer: CL 11 K-HA |
74,67 € | |

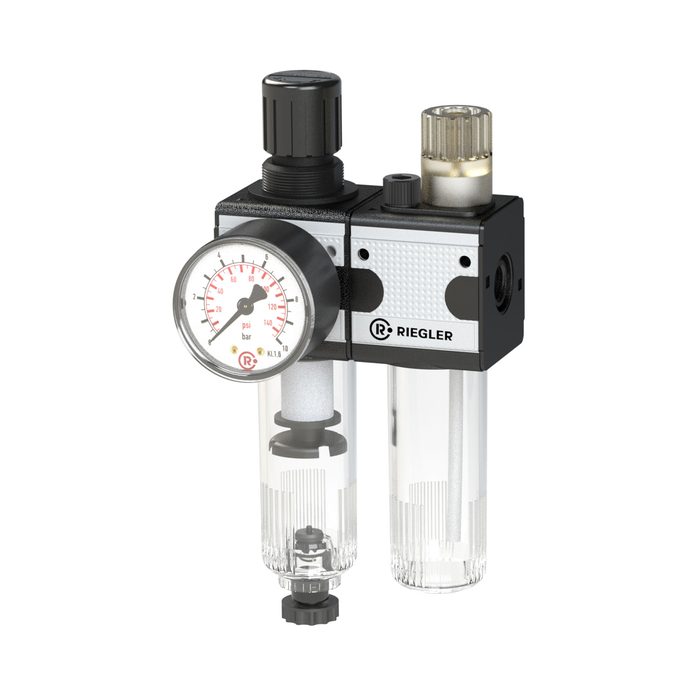

![[100568] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 3, G 1/2](/web/image/product.template/140003/image_128/%5B100568%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%203%2C%20G%201-2?unique=1ca5ce0)
|
Typennummer: CL 33 K-HA |
131,65 € | |

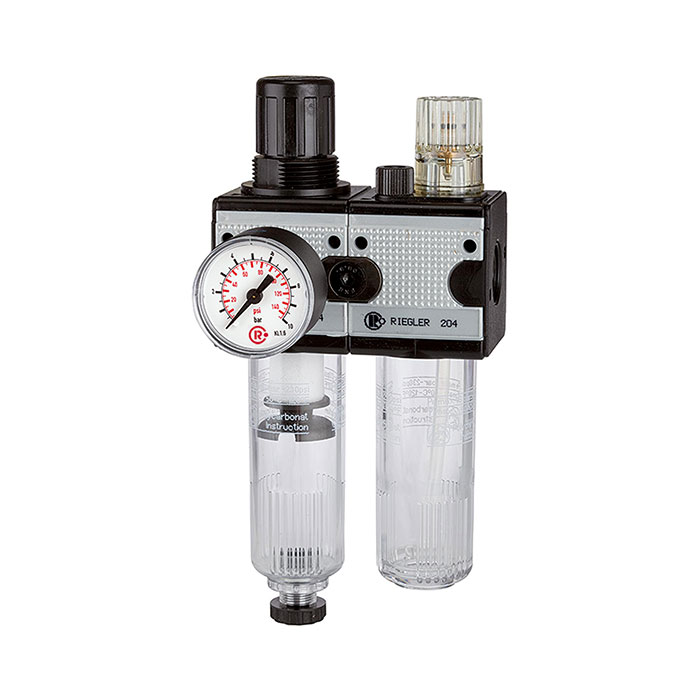

![[100569] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 3, G 3/4](/web/image/product.template/140004/image_128/%5B100569%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%203%2C%20G%203-4?unique=76a15dc)
|
Typennummer: CL 34 K-HA |
131,65 € | |
![[100570] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 5, G 1](/web/image/product.template/140005/image_128/%5B100570%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%205%2C%20G%201?unique=b74bc6e)
|
Typennummer: CL 55 K-HA |
403,78 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

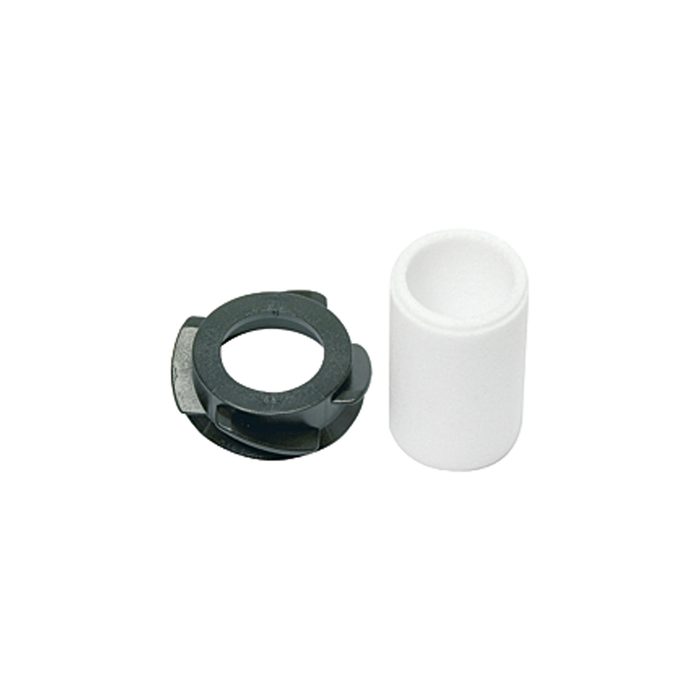

![[100134] RIEGLER Filterelement 5 µm, Cellpor, G 1/4 und G 3/8](/web/image/product.template/123199/image_128/%5B100134%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20G%201-4%20und%20G%203-8?unique=c5e0012)
|
Typennummer: 611.6.905 |
9,46 € | |

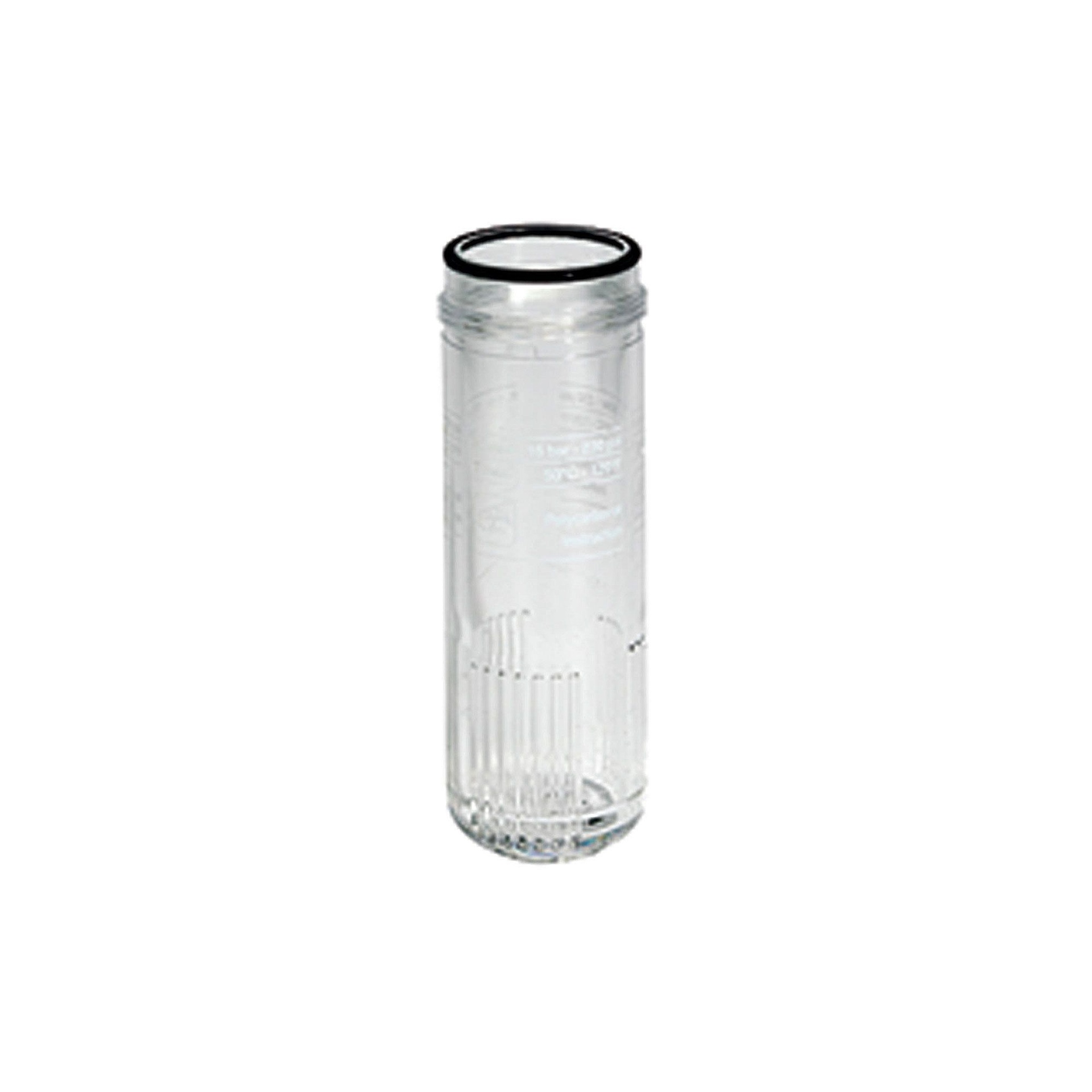

![[100385] RIEGLER Polycarbonatbehälter inkl. O-Ring](/web/image/product.template/139819/image_128/%5B100385%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20O-Ring?unique=6fea6a2)
|
Typennummer: KS 11 N |
7,22 € | |

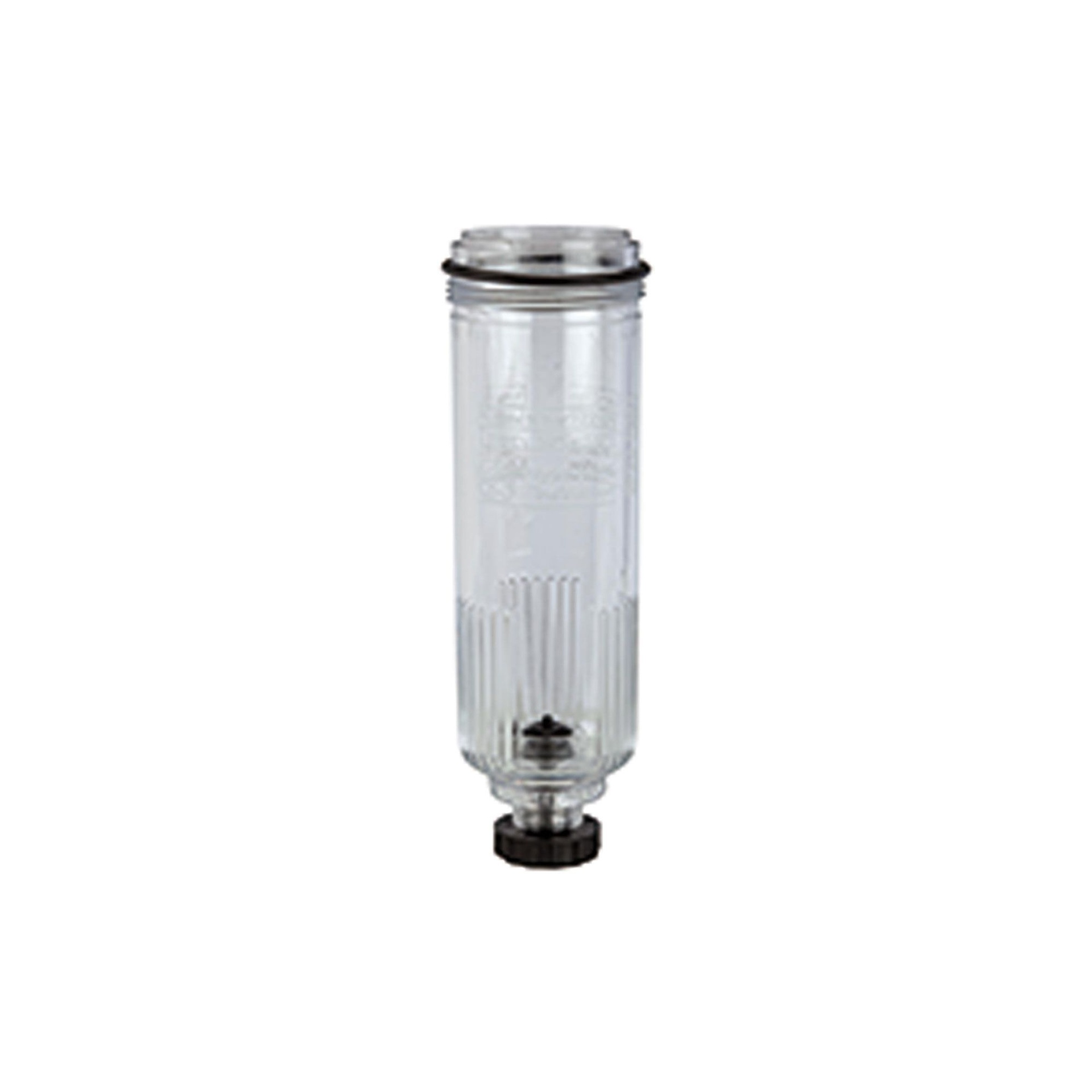

![[100500] RIEGLER Polycarbonatbehälter, inkl. O-Ring, halbautom. Ablassventil, BG 1](/web/image/product.template/139935/image_128/%5B100500%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20halbautom.%20Ablassventil%2C%20BG%201?unique=23ddb72)
|
Typennummer: KS 11 F-HA |
13,15 € | |

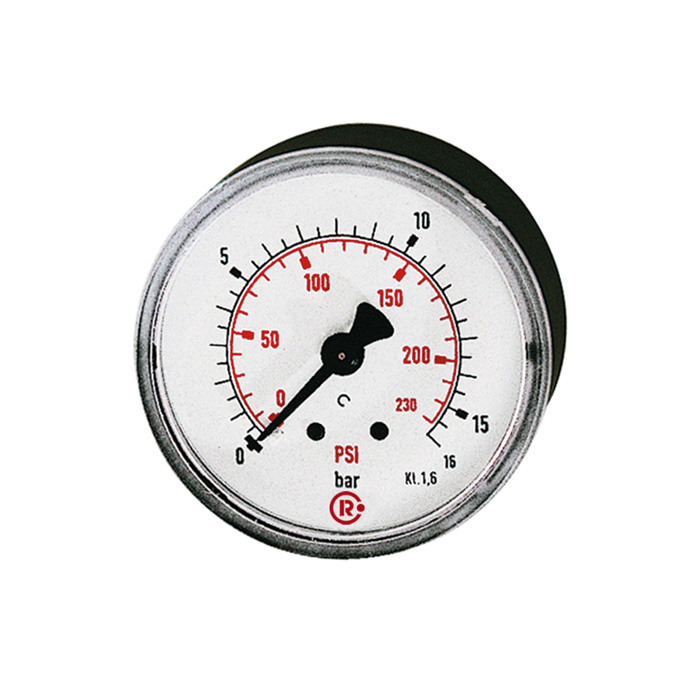

![[116901] RIEGLER Standardmano, Kunststoff, G 1/4 hinten, 0 - 16,0 bar/230 psi, Ø40](/web/image/product.template/274706/image_128/%5B116901%5D%20RIEGLER%20Standardmano%2C%20Kunststoff%2C%20G%201-4%20hinten%2C%200%20-%2016%2C0%20bar-230%20psi%2C%20%C3%9840?unique=b402470)
|
Typennummer: 110.04-KD |
5,77 € | |

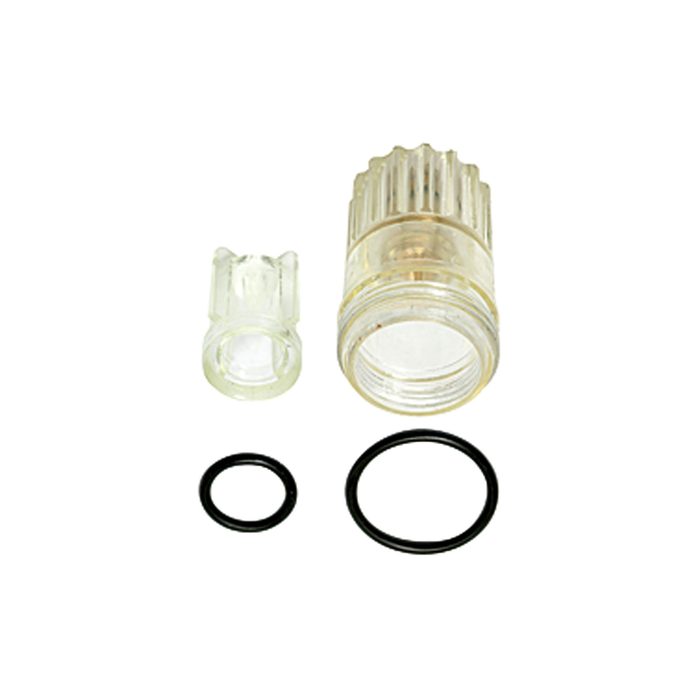

![[100392] RIEGLER Tropfaufsatz Polyamid PA, Gewinde M24x1,5](/web/image/product.template/139826/image_128/%5B100392%5D%20RIEGLER%20Tropfaufsatz%20Polyamid%20PA%2C%20Gewinde%20M24x1%2C5?unique=703c2e5)
|
Typennummer: 1233.7.990 |
9,48 € | |

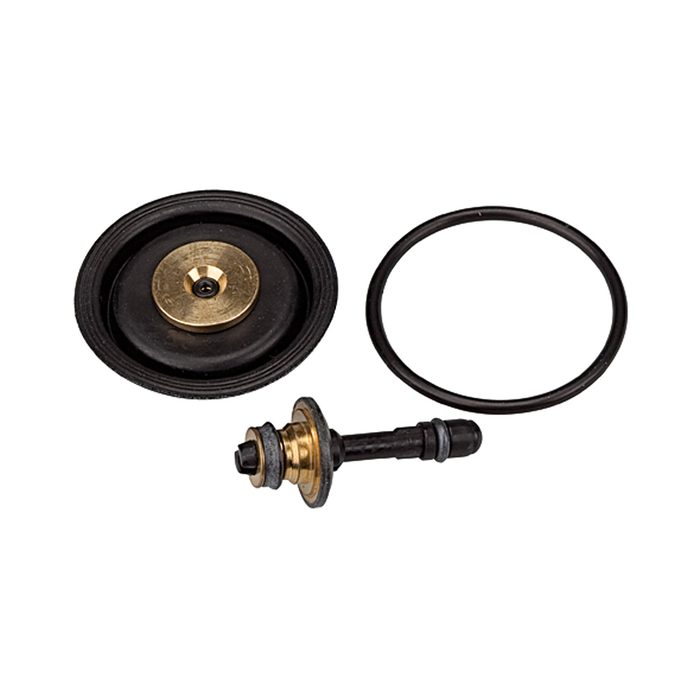

![[100438] RIEGLER Verschleißteilesatz inkl. Membrane, Ventilkegel und O-Ring 30x2](/web/image/product.template/139872/image_128/%5B100438%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%20inkl.%20Membrane%2C%20Ventilkegel%20und%20O-Ring%2030x2?unique=acd90e6)
|
Typennummer: 22.1811.4 |
24,32 € | |
