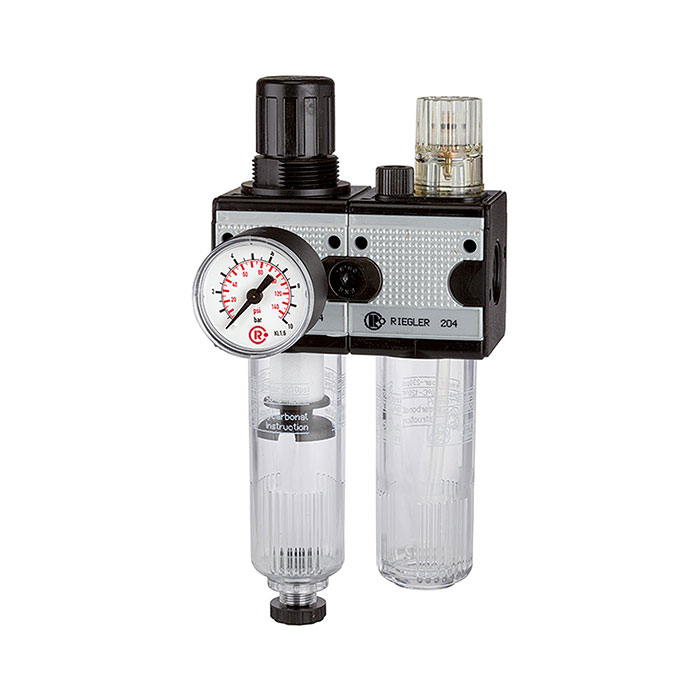

RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 5, G 1
Typennummer: CL 55 K-HA
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungseinheit 2-tlg. »multifix« aus Aluminium, für Druckluftaufbereitung – Typ CL 55 K-HA
Das RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 5, G 1 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Aluminium mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1 – passend für gängige Industriestandards. Der Durchflusswert beträgt 13500 l/min (bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp ≤ 1 bar). Filterfeinheit 40 µm, Behälter aus Polycarbonatbehälter. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck max. | 16 bar |
| Gehäuse | Aluminium |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp ≤ 1 bar |
| Serie | multifix |
| Behälter | Polycarbonatbehälter |
| Filterfeinheit | 40 µm |
| Tropfaufsatz | PA |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Federhaube | POM-Messing |
| Gewinde | G 1 |
| Durchfluss | 13500 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| DN | 25 |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 5 |
| A (mm) | 200 |
| B (mm) | 381.8 |
| C (mm) | 128 |
| D (mm) | 253.8 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6b, 6b-I, 6b-II, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
| REACH SVHC2 Stoff Name | Melamin |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100566] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 1, G 1/4](/web/image/product.template/140001/image_128/%5B100566%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%201%2C%20G%201-4?unique=04fd718)
|
Typennummer: CL 11 K-HA |
74,67 € | |
![[100567] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 1, G 3/8](/web/image/product.template/140002/image_128/%5B100567%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%201%2C%20G%203-8?unique=f4caaf1)
|
Typennummer: CL 12 K-HA |
78,12 € | |
![[100568] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 3, G 1/2](/web/image/product.template/140003/image_128/%5B100568%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%203%2C%20G%201-2?unique=86e50e4)
|
Typennummer: CL 33 K-HA |
131,65 € | |

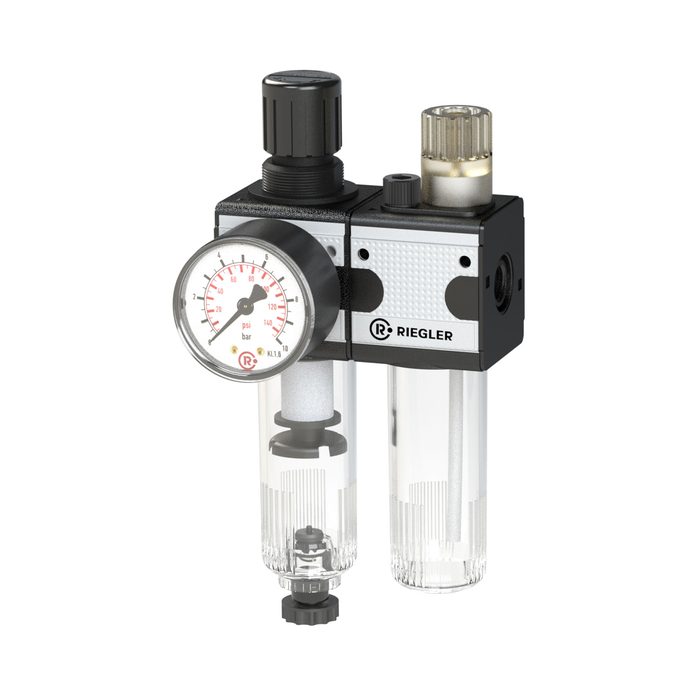

![[100569] RIEGLER Wartungseinheit 2-tlg. »multifix«, mit PC-Behälter, BG 3, G 3/4](/web/image/product.template/140004/image_128/%5B100569%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBmultifix%C2%AB%2C%20mit%20PC-Beh%C3%A4lter%2C%20BG%203%2C%20G%203-4?unique=2d122b5)
|
Typennummer: CL 34 K-HA |
131,65 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[101398] RIEGLER Standardmano, Kunststoff, G 1/4 hinten, 0 - 16,0 bar/230 psi, Ø63](/web/image/product.template/169372/image_128/%5B101398%5D%20RIEGLER%20Standardmano%2C%20Kunststoff%2C%20G%201-4%20hinten%2C%200%20-%2016%2C0%20bar-230%20psi%2C%20%C3%9863?unique=3ba54a4)
|
Typennummer: 218-KD |
6,25 € | |

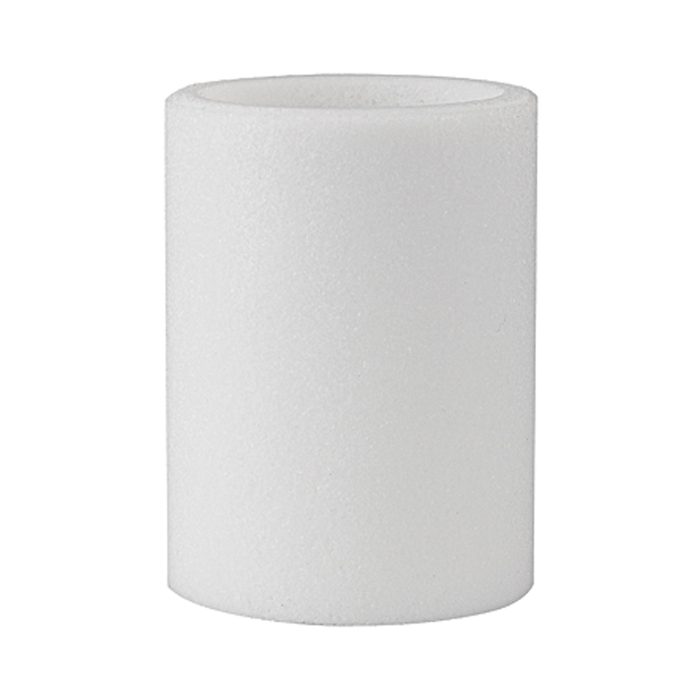

![[100511] RIEGLER Filterelement 40 µm, Cellpor, für »multifix« und »Standard«](/web/image/product.template/139946/image_128/%5B100511%5D%20RIEGLER%20Filterelement%2040%20%C2%B5m%2C%20Cellpor%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%20und%20%C2%BBStandard%C2%AB?unique=773f0cd)
|
Typennummer: 655.6.940 |
21,00 € | |

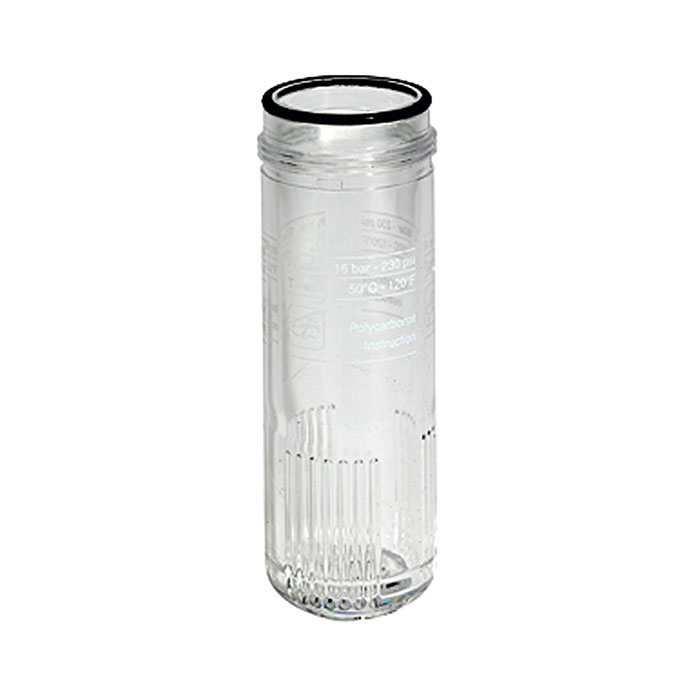

![[100548] RIEGLER Polycarbonatbehälter, inkl. O-Ring, für »multifix«, BG 3 und BG 5](/web/image/product.template/139983/image_128/%5B100548%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%20und%20BG%205?unique=2640589)
|
Typennummer: KS 33 N |
11,90 € | |

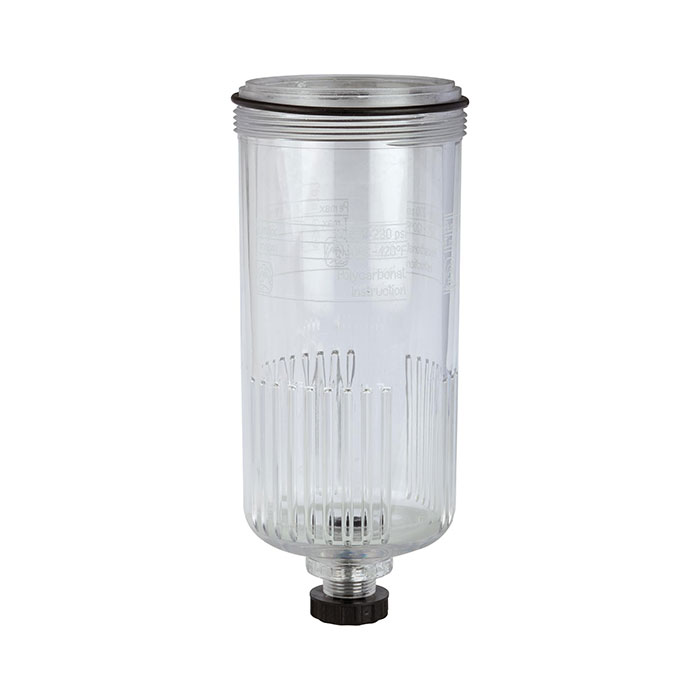

![[100504] RIEGLER Polycarbonatbehälter, inkl. O-Ring, halbautom. Ablassventil, BG 3](/web/image/product.template/139939/image_128/%5B100504%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20halbautom.%20Ablassventil%2C%20BG%203?unique=24ed19a)
|
Typennummer: KS 33 F-HA |
14,14 € | |
![[100392] RIEGLER Tropfaufsatz Polyamid PA, Gewinde M24x1,5](/web/image/product.template/139826/image_128/%5B100392%5D%20RIEGLER%20Tropfaufsatz%20Polyamid%20PA%2C%20Gewinde%20M24x1%2C5?unique=c54de14)
|
Typennummer: 1233.7.990 |
9,48 € | |
![[100509] RIEGLER Verschleißteilesatz für Wartungsgeräte »multifix«, BG 5](/web/image/product.template/139944/image_128/%5B100509%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%20f%C3%BCr%20Wartungsger%C3%A4te%20%C2%BBmultifix%C2%AB%2C%20BG%205?unique=a6cbb27)
|
Typennummer: 22.355.4 |
86,10 € | |

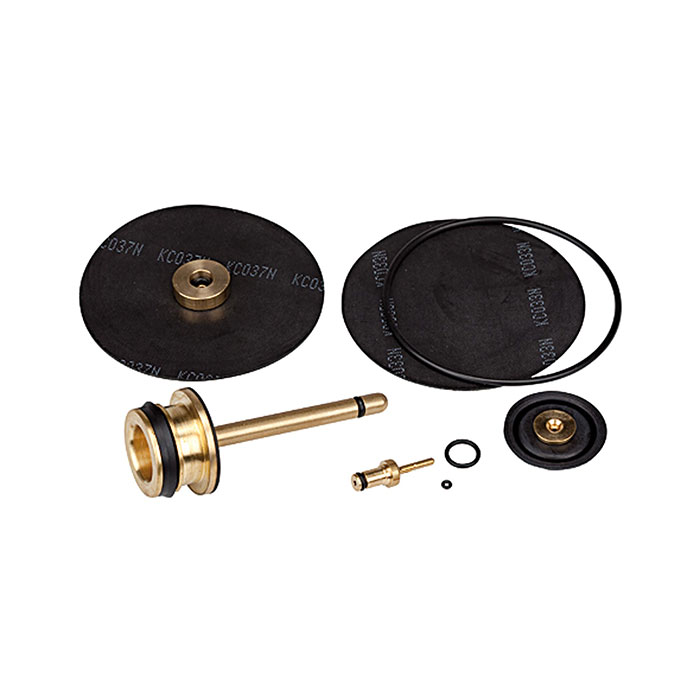

![[100447] RIEGLER Verschleißteilesatz inkl. Membrane, Ventilkegel und O-Ring 81x2](/web/image/product.template/139881/image_128/%5B100447%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%20inkl.%20Membrane%2C%20Ventilkegel%20und%20O-Ring%2081x2?unique=db0515d)
|
