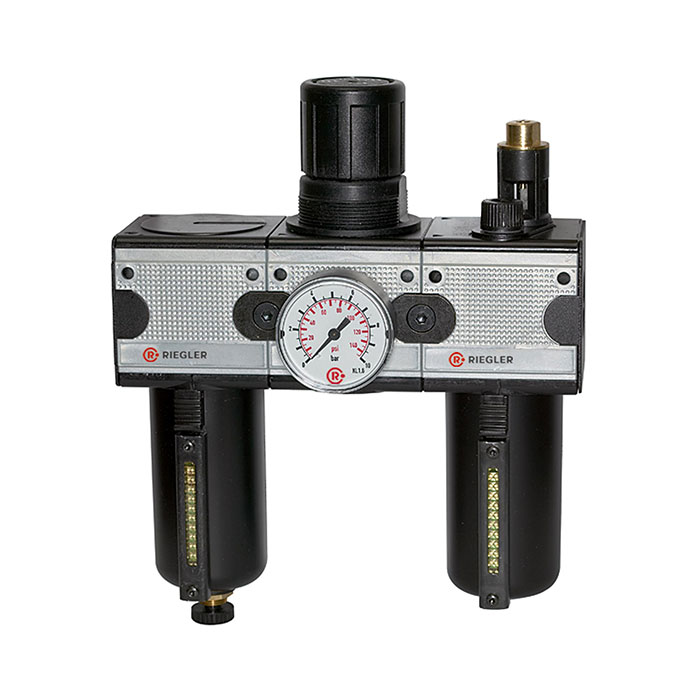

RIEGLER Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 1, G 1/4
Typennummer: FRL 11 M-SR
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungseinheit 3-tlg. »multifix« mit aus Zink-Druckguss, für Druckluftaufbereitung – Typ FRL 11 M-SR
Das RIEGLER Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 1, G 1/4 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 20 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1200 l/min (bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm, Behälter aus Metallbehälter mit Sichtrohr. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck max. | 20 bar |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Behälter | Metallbehälter mit Sichtrohr |
| Filterfeinheit | 5 µm |
| Tropfaufsatz | Zink-Glas-NBR |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Federhaube | POM-Messing |
| Gewinde | G 1/4 |
| Durchfluss | 1200 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| DN | 6 |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 1 |

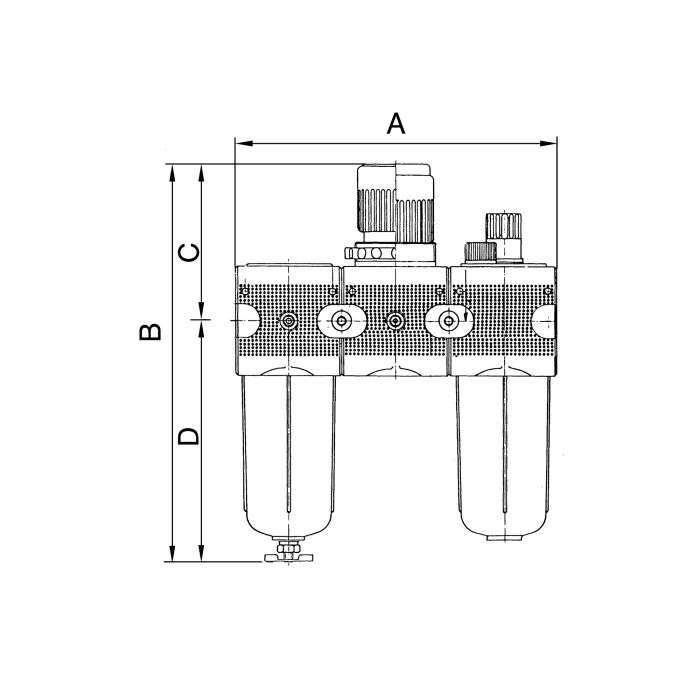

| A (mm) | 137.8 |
| B (mm) | 192.5 |
| C (mm) | 67 |
| D (mm) | 125.5 |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100592] RIEGLER Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 1, G 3/8](/web/image/product.template/140027/image_128/%5B100592%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%20mit%20Metallbeh%C3%A4lter%2C%20BG%201%2C%20G%203-8?unique=d3ea1c6)
|
Typennummer: FRL 12 M-SR |
144,23 € | |
![[100593] RIEGLER Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 3, G 1/2](/web/image/product.template/140028/image_128/%5B100593%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%20mit%20Metallbeh%C3%A4lter%2C%20BG%203%2C%20G%201-2?unique=95e4e6b)
|
Typennummer: FRL 33 M-SR |
174,13 € | |
![[100594] RIEGLER Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 3, G 3/4](/web/image/product.template/140029/image_128/%5B100594%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%20mit%20Metallbeh%C3%A4lter%2C%20BG%203%2C%20G%203-4?unique=f22bd0e)
|
Typennummer: FRL 34 M-SR |
174,13 € | |
![[133130] RIEGLER Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 4, G 1](/web/image/product.template/202780/image_128/%5B133130%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%20mit%20Metallbeh%C3%A4lter%2C%20BG%204%2C%20G%201?unique=595a064)
|
Typennummer: FRL 45 M-SR-10 |
399,94 € | |

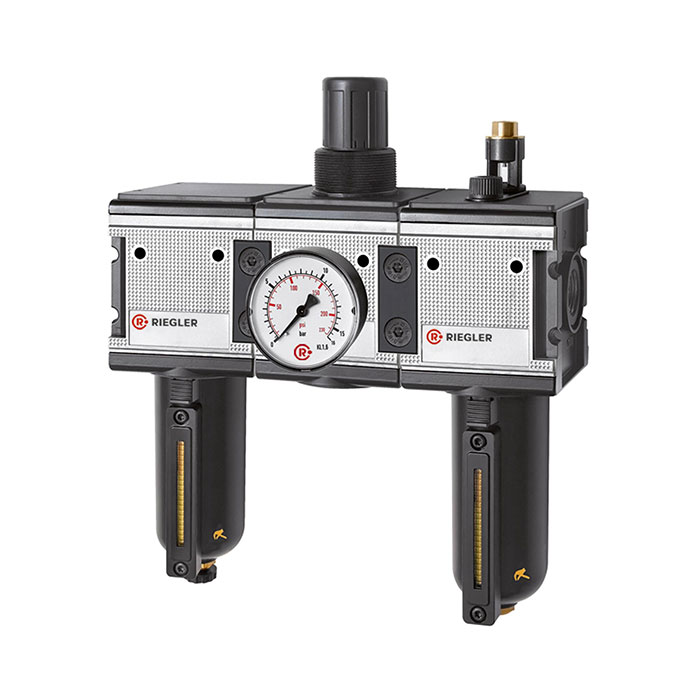

![[133129] RIEGLER Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 4, G 3/4](/web/image/product.template/202779/image_128/%5B133129%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%20mit%20Metallbeh%C3%A4lter%2C%20BG%204%2C%20G%203-4?unique=3515601)
|
