RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 1, G 1/4
Typennummer: WS 2001
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten

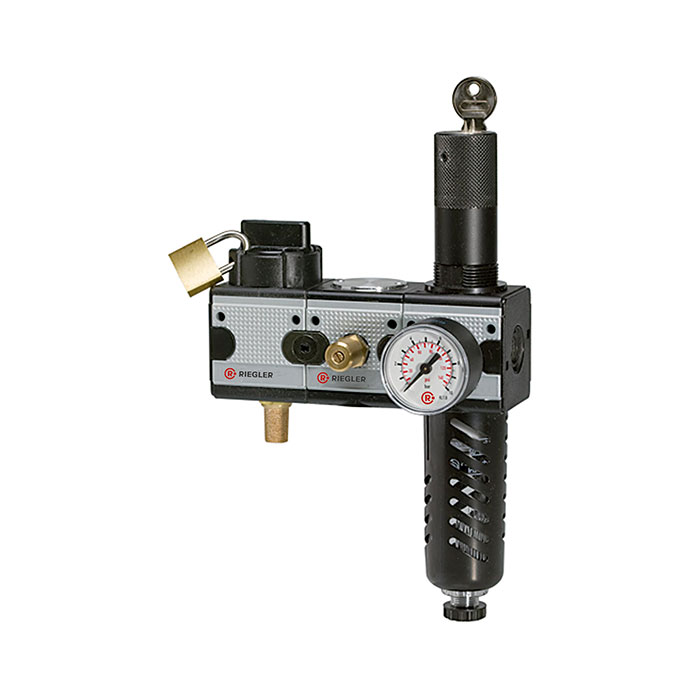

RIEGLER Wartungsstation SAFETY »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ WS 2001
Das RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 1, G 1/4 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Geeignet für Druckluft. Der Durchflusswert beträgt 1000 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck min. | 2 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Druckluft |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Federhaube | POM |
| Gewinde | G 1/4 |
| Durchfluss | 1000 l/min |
| Regelbereich min. | 2 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 1 |
| A (mm) | 219.1 |
| B (mm) | 137.8 |
| C (mm) | 94 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100600] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 3, G 1/2](/web/image/product.template/140035/image_128/%5B100600%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-FR%2C%20HA%2C%20BG%203%2C%20G%201-2?unique=f446b51)
|
Typennummer: WS 2002 |
275,08 € | |
![[100601] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 5, G 1](/web/image/product.template/140036/image_128/%5B100601%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-FR%2C%20HA%2C%20BG%205%2C%20G%201?unique=79ebf45)
|
Typennummer: WS 2003 |
604,19 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100290] RIEGLER Sinterbronce-Schalldämpfer, MS Gewinde/Sechskant, G 1/4, SW 15](/web/image/product.template/139725/image_128/%5B100290%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20MS%20Gewinde-Sechskant%2C%20G%201-4%2C%20SW%2015?unique=de69b50)
|
Typennummer: 567-2/M |
3,13 € | |
![[100344] RIEGLER Haltewinkel mit Mutter M30x1,5](/web/image/product.template/139778/image_128/%5B100344%5D%20RIEGLER%20Haltewinkel%20mit%20Mutter%20M30x1%2C5?unique=44287a2)
|
Typennummer: MV 30 |
5,03 € | |
![[100345] RIEGLER Schalttafelmutter M30x1,5, »multifix-mini«/»multifix«, BG 0, BG 1](/web/image/product.template/139779/image_128/%5B100345%5D%20RIEGLER%20Schalttafelmutter%20M30x1%2C5%2C%20%C2%BBmultifix-mini%C2%AB-%C2%BBmultifix%C2%AB%2C%20BG%200%2C%20BG%201?unique=ec32dbb)
|
Typennummer: R 11-55 |
1,63 € | |
![[100361] RIEGLER Polycarbonatbehälter, inkl. O-Ring, mit vollautom. Ablassventil](/web/image/product.template/139795/image_128/%5B100361%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20mit%20vollautom.%20Ablassventil?unique=f7eb79d)
|
Typennummer: KS 11 F-A |
43,65 € | |
![[100362] RIEGLER Automatisches Ablassventil für »multifix«, »FUTURA«, »Standard«](/web/image/product.template/139796/image_128/%5B100362%5D%20RIEGLER%20Automatisches%20Ablassventil%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20%C2%BBFUTURA%C2%AB%2C%20%C2%BBStandard%C2%AB?unique=16b9c4b)
|
Typennummer: 655.6.900 |
36,35 € | |

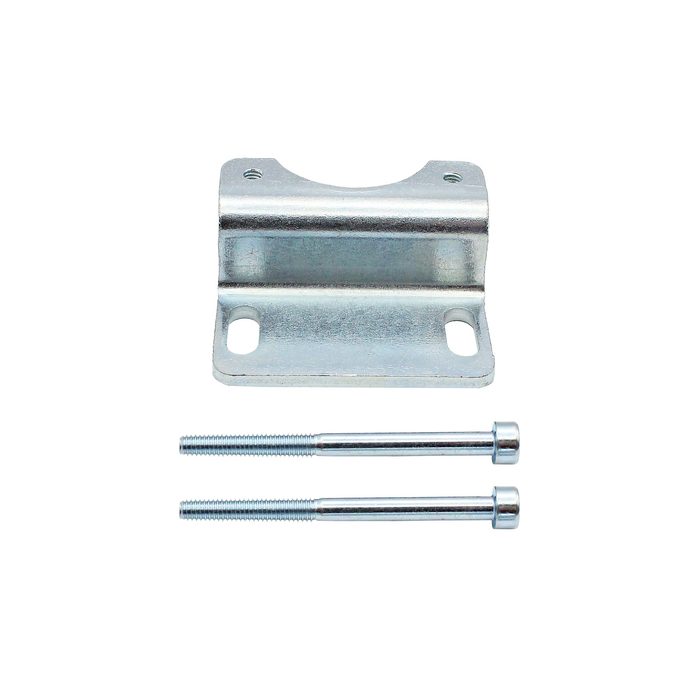

![[100435] RIEGLER Haltewinkel m. zwei Schrauben, für »multifix«, BG 1, G 1/4, G 3/8](/web/image/product.template/139869/image_128/%5B100435%5D%20RIEGLER%20Haltewinkel%20m.%20zwei%20Schrauben%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%201%2C%20G%201-4%2C%20G%203-8?unique=425c0e3)
|
Typennummer: ZW 11 |
3,63 € | |
![[100498] RIEGLER Metallbehälter mit Sichtrohr, O-Ring »multifix«, BG 1 G1/4 G3/8](/web/image/product.template/139933/image_128/%5B100498%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20O-Ring%20%C2%BBmultifix%C2%AB%2C%20BG%201%20G1-4%20G3-8?unique=dcc659d)
|
Typennummer: MS 11 FS |
27,48 € | |

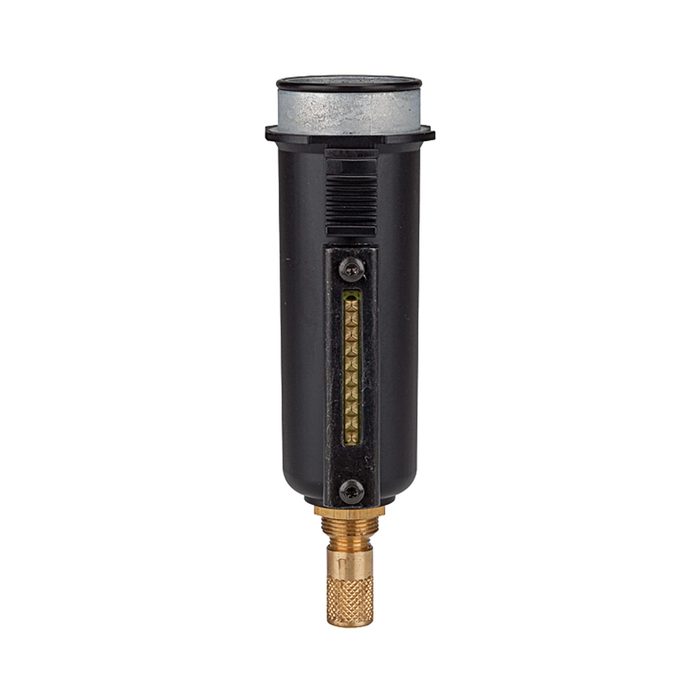

![[100499] RIEGLER Metallbehälter mit Sichtrohr, inkl. O-Ring, mit autom. Ablass BG1](/web/image/product.template/139934/image_128/%5B100499%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20inkl.%20O-Ring%2C%20mit%20autom.%20Ablass%20BG1?unique=d4b73de)
|
Typennummer: MS 11 FS-A |
61,69 € | |
![[125520] RIEGLER Vorhängeschloss Messing 25 mm, Bügel-Ø 3,5 mm, inkl. 3 Schlüssel](/web/image/product.template/281048/image_128/%5B125520%5D%20RIEGLER%20Vorh%C3%A4ngeschloss%20Messing%2025%20mm%2C%20B%C3%BCgel-%C3%98%203%2C5%20mm%2C%20inkl.%203%20Schl%C3%BCssel?unique=14bc8f3)
|
Typennummer: VS 36 |
5,84 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100134] RIEGLER Filterelement 5 µm, Cellpor, G 1/4 und G 3/8](/web/image/product.template/123199/image_128/%5B100134%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20G%201-4%20und%20G%203-8?unique=e5c17b9)
|
Typennummer: 611.6.905 |
9,46 € | |

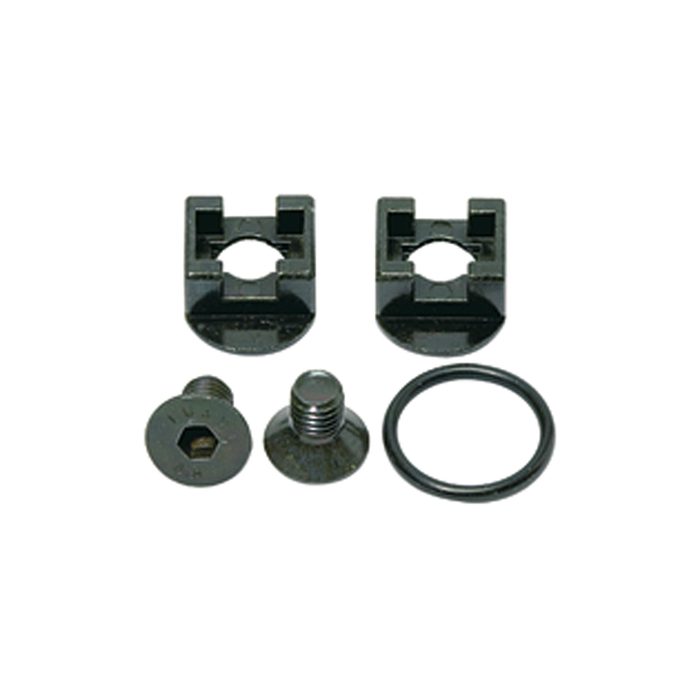

![[100436] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 1](/web/image/product.template/139870/image_128/%5B100436%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%201?unique=5c851c1)
|
