RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 3, G 1/2
Typennummer: WS 2002
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungsstation SAFETY »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ WS 2002
Das RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 3, G 1/2 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Geeignet für Druckluft. Der Durchflusswert beträgt 4000 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck min. | 2 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Druckluft |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Federhaube | POM |
| Gewinde | G 1/2 |
| Durchfluss | 4000 l/min |
| Regelbereich min. | 2 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 3 |
| A (mm) | 269.3 |
| B (mm) | 200.8 |
| C (mm) | 122 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

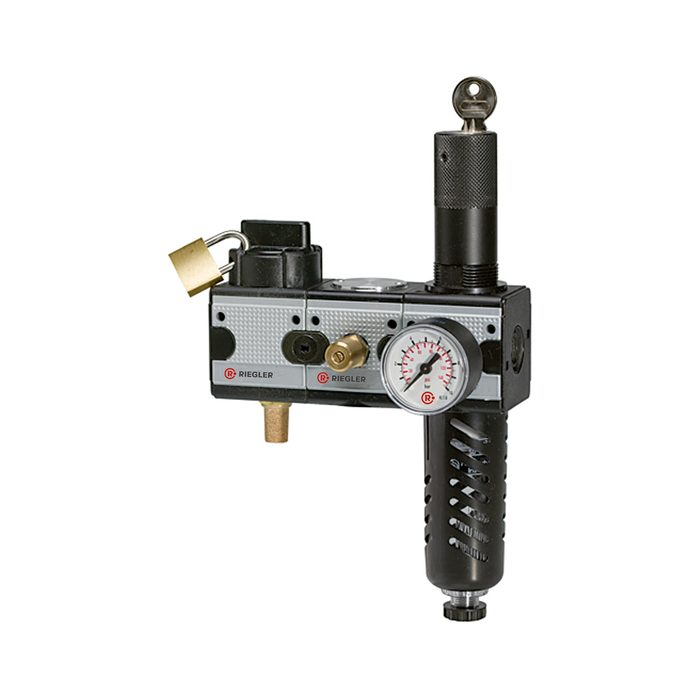

![[100599] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 1, G 1/4](/web/image/product.template/140034/image_128/%5B100599%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-FR%2C%20HA%2C%20BG%201%2C%20G%201-4?unique=3a7378b)
|
Typennummer: WS 2001 |
219,21 € | |
![[100601] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-FR, HA, BG 5, G 1](/web/image/product.template/140036/image_128/%5B100601%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-FR%2C%20HA%2C%20BG%205%2C%20G%201?unique=79ebf45)
|
Typennummer: WS 2003 |
604,19 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100362] RIEGLER Automatisches Ablassventil für »multifix«, »FUTURA«, »Standard«](/web/image/product.template/139796/image_128/%5B100362%5D%20RIEGLER%20Automatisches%20Ablassventil%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20%C2%BBFUTURA%C2%AB%2C%20%C2%BBStandard%C2%AB?unique=16b9c4b)
|
Typennummer: 655.6.900 |
36,35 € | |
![[100439] RIEGLER Haltewinkel mit Mutter M50x1,5, f. »multifix«, BG 3, G 1/2, G 3/4](/web/image/product.template/139873/image_128/%5B100439%5D%20RIEGLER%20Haltewinkel%20mit%20Mutter%20M50x1%2C5%2C%20f.%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%2C%20G%203-4?unique=54bd7e9)
|
Typennummer: MV 50 |
5,20 € | |
![[100440] RIEGLER Schalttafelmutter M50x1,5, für »multifix«, BG 3, G 1/2 und G 3/4](/web/image/product.template/139874/image_128/%5B100440%5D%20RIEGLER%20Schalttafelmutter%20M50x1%2C5%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%20und%20G%203-4?unique=81726a4)
|
Typennummer: R 33-55 |
1,80 € | |
![[100441] RIEGLER Haltewinkel m. zwei Schrauben, für »multifix«, BG 3, G 1/2, G 3/4](/web/image/product.template/139875/image_128/%5B100441%5D%20RIEGLER%20Haltewinkel%20m.%20zwei%20Schrauben%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%2C%20G%203-4?unique=47ab865)
|
Typennummer: ZW 33 |
5,00 € | |
![[100502] RIEGLER Metallbehälter mit Sichtrohr, inkl. O-Ring, für »multifix« BG 3+5](/web/image/product.template/139937/image_128/%5B100502%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20inkl.%20O-Ring%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%20BG%203%2B5?unique=5e9d4bc)
|
Typennummer: MS 33 FS |
34,69 € | |
![[100503] RIEGLER Metallbehälter mit Sichtrohr, inkl. O-Ring, mit autom. Ablass BG3](/web/image/product.template/139938/image_128/%5B100503%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20inkl.%20O-Ring%2C%20mit%20autom.%20Ablass%20BG3?unique=655c871)
|
Typennummer: MS 33 FS-A |
74,97 € | |
![[100505] RIEGLER Polycarbonatbehälter, inkl. O-Ring, vollautom. Ablassventil, BG 3](/web/image/product.template/139940/image_128/%5B100505%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20vollautom.%20Ablassventil%2C%20BG%203?unique=791c028)
|
Typennummer: KS 33 F-A |
45,98 € | |

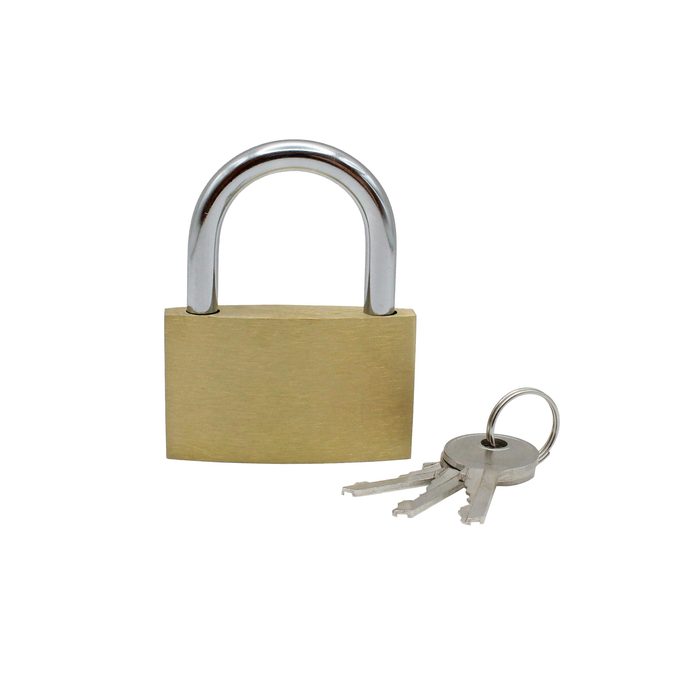

![[125520] RIEGLER Vorhängeschloss Messing 25 mm, Bügel-Ø 3,5 mm, inkl. 3 Schlüssel](/web/image/product.template/281048/image_128/%5B125520%5D%20RIEGLER%20Vorh%C3%A4ngeschloss%20Messing%2025%20mm%2C%20B%C3%BCgel-%C3%98%203%2C5%20mm%2C%20inkl.%203%20Schl%C3%BCssel?unique=14bc8f3)
|
Typennummer: VS 36 |
5,84 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100507] RIEGLER Filterelement 5 µm, Cellpor, für »multifix« und »Standard«](/web/image/product.template/139942/image_128/%5B100507%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%20und%20%C2%BBStandard%C2%AB?unique=c07d854)
|
Typennummer: 633.6.905 |
13,89 € | |
![[100442] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 3](/web/image/product.template/139876/image_128/%5B100442%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%203?unique=19ca732)
|
Typennummer: KP 33 |
2,01 € | |
![[100504] RIEGLER Polycarbonatbehälter, inkl. O-Ring, halbautom. Ablassventil, BG 3](/web/image/product.template/139939/image_128/%5B100504%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20halbautom.%20Ablassventil%2C%20BG%203?unique=24ed19a)
|
Typennummer: KS 33 F-HA |
14,14 € | |
![[100506] RIEGLER Schutzkorb, für »multifix«, BG 3, G 1/2 und G 3/4 und BG 5, G 1](/web/image/product.template/139941/image_128/%5B100506%5D%20RIEGLER%20Schutzkorb%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%20und%20G%203-4%20und%20BG%205%2C%20G%201?unique=5f6b3f8)
|
Typennummer: SK 33 |
10,91 € | |
![[100292] RIEGLER Sinterbronce-Schalldämpfer, MS Gewinde/Sechskant, G 1/2, SW 23](/web/image/product.template/139727/image_128/%5B100292%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20MS%20Gewinde-Sechskant%2C%20G%201-2%2C%20SW%2023?unique=146058a)
|
Typennummer: 567-4/M |
7,01 € | |
![[101678] RIEGLER Standardmano, Kunststoff, G 1/4 hinten, 0 - 16,0 bar/230 psi, Ø50](/web/image/product.template/169650/image_128/%5B101678%5D%20RIEGLER%20Standardmano%2C%20Kunststoff%2C%20G%201-4%20hinten%2C%200%20-%2016%2C0%20bar-230%20psi%2C%20%C3%9850?unique=cda21d5)
|
Typennummer: 207-KD |
6,25 € | |
![[100444] RIEGLER Verschleißteilesatz inkl. Membrane, Ventilkegel und O-Ring 50x2](/web/image/product.template/139878/image_128/%5B100444%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%20inkl.%20Membrane%2C%20Ventilkegel%20und%20O-Ring%2050x2?unique=265fb6f)
|
Typennummer: 22.1833.4 |
21,37 € | |
