RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-2-tlg.-WE, HA, BG1, G1/4
Typennummer: WS 3001
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungsstation SAFETY »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ WS 3001
Das RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-2-tlg.-WE, HA, BG1, G1/4 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Geeignet für Druckluft. Der Durchflusswert beträgt 1000 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck min. | 2 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Druckluft |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Federhaube | POM |
| Gewinde | G 1/4 |
| Durchfluss | 1000 l/min |
| Regelbereich min. | 2 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 1 |
| A (mm) | 219.1 |
| B (mm) | 182.8 |
| C (mm) | 94 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

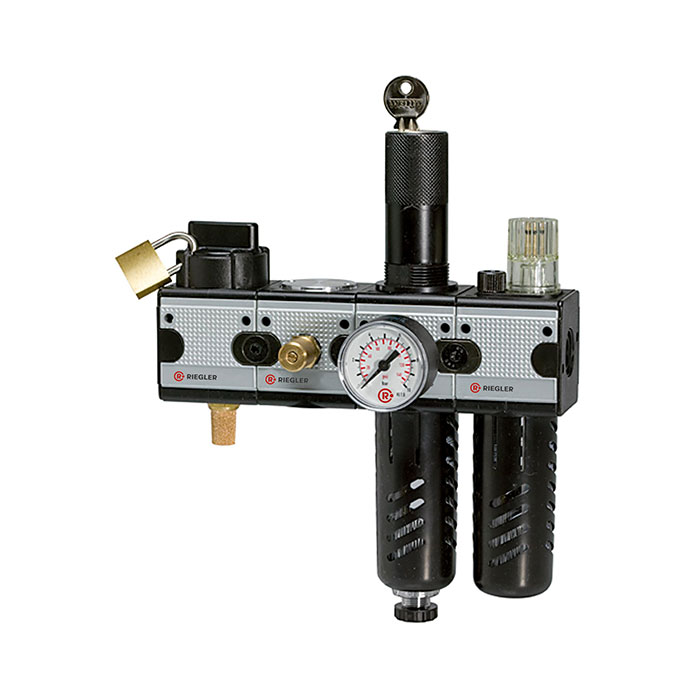

![[100603] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-2-tlg.-WE, HA, BG3, G1/2](/web/image/product.template/140038/image_128/%5B100603%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-2-tlg.-WE%2C%20HA%2C%20BG3%2C%20G1-2?unique=06e2355)
|
Typennummer: WS 3002 |
324,17 € | |
![[100604] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-2-tlg.-WE, HA, BG 5, G 1](/web/image/product.template/140039/image_128/%5B100604%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-2-tlg.-WE%2C%20HA%2C%20BG%205%2C%20G%201?unique=0b13264)
|
Typennummer: WS 3003 |
718,90 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100134] RIEGLER Filterelement 5 µm, Cellpor, G 1/4 und G 3/8](/web/image/product.template/123199/image_128/%5B100134%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20G%201-4%20und%20G%203-8?unique=e5c17b9)
|
Typennummer: 611.6.905 |
9,46 € | |
![[100436] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 1](/web/image/product.template/139870/image_128/%5B100436%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%201?unique=5c851c1)
|
Typennummer: KP 11 |
1,96 € | |
![[100385] RIEGLER Polycarbonatbehälter inkl. O-Ring](/web/image/product.template/139819/image_128/%5B100385%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20O-Ring?unique=49f1363)
|
Typennummer: KS 11 N |
7,22 € | |

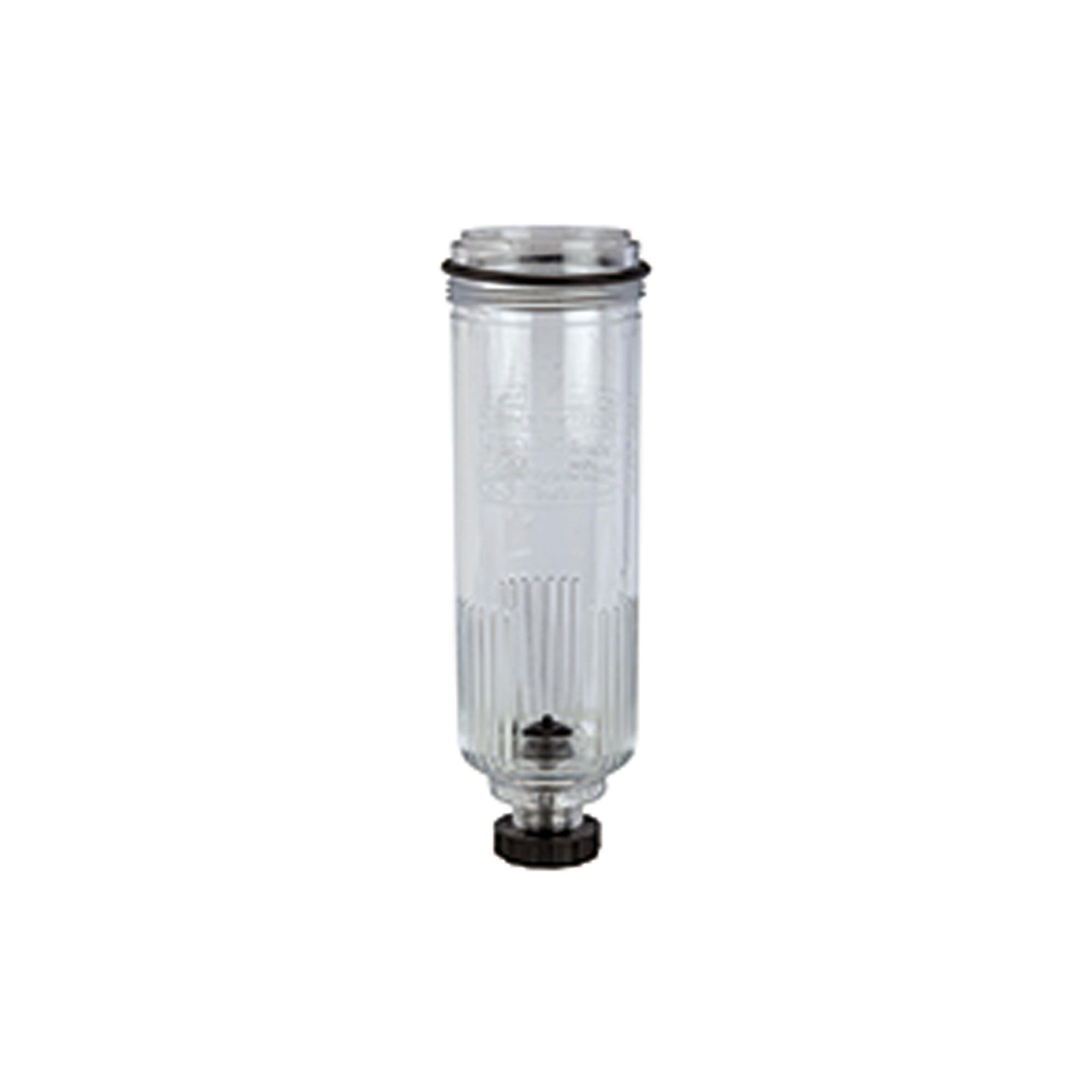

![[100500] RIEGLER Polycarbonatbehälter, inkl. O-Ring, halbautom. Ablassventil, BG 1](/web/image/product.template/139935/image_128/%5B100500%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20halbautom.%20Ablassventil%2C%20BG%201?unique=87377f7)
|
Typennummer: KS 11 F-HA |
13,15 € | |
![[100501] RIEGLER Schutzkorb, für »multifix«, BG 1, G 1/4 und G 3/8](/web/image/product.template/139936/image_128/%5B100501%5D%20RIEGLER%20Schutzkorb%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%201%2C%20G%201-4%20und%20G%203-8?unique=0982f8a)
|
Typennummer: SK 11 |
9,51 € | |

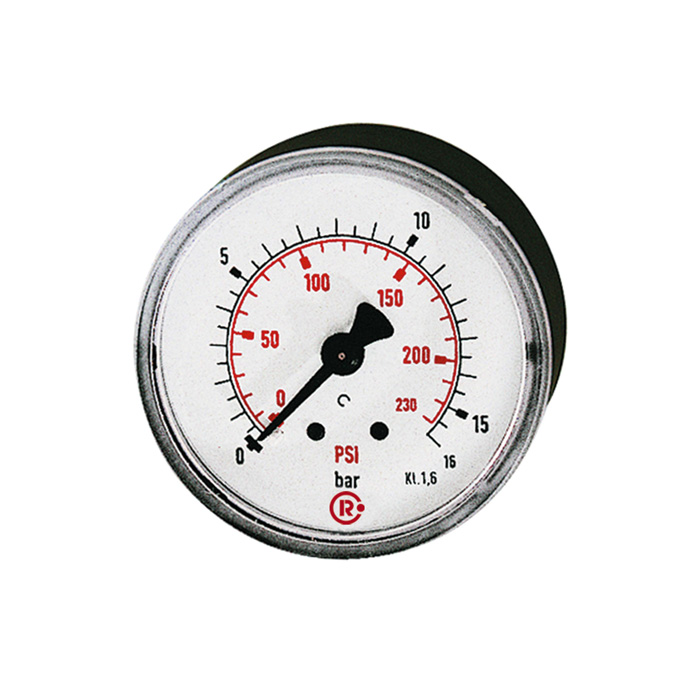

![[116901] RIEGLER Standardmano, Kunststoff, G 1/4 hinten, 0 - 16,0 bar/230 psi, Ø40](/web/image/product.template/274706/image_128/%5B116901%5D%20RIEGLER%20Standardmano%2C%20Kunststoff%2C%20G%201-4%20hinten%2C%200%20-%2016%2C0%20bar-230%20psi%2C%20%C3%9840?unique=df09490)
|
