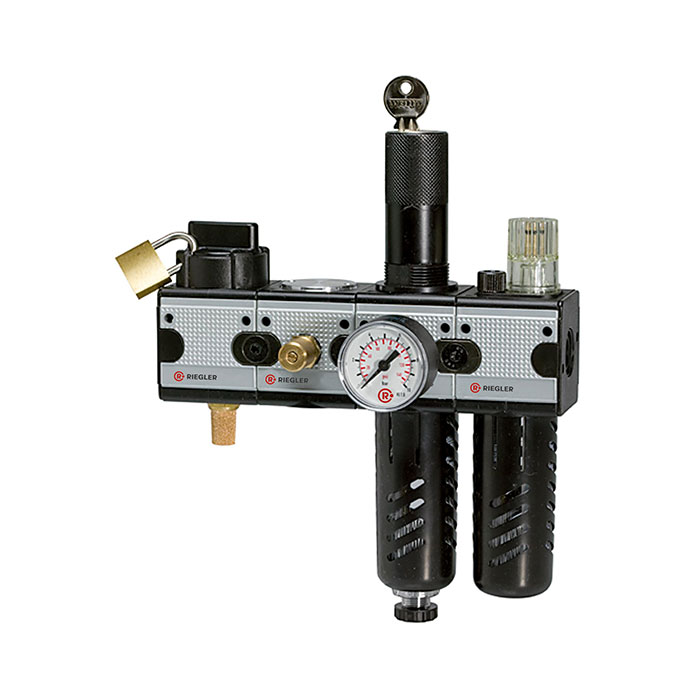

RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-2-tlg.-WE, HA, BG 5, G 1
Typennummer: WS 3003
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungsstation SAFETY »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ WS 3003
Das RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-2-tlg.-WE, HA, BG 5, G 1 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1 – passend für gängige Industriestandards. Geeignet für Druckluft. Der Durchflusswert beträgt 9800 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck min. | 2 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Druckluft |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Federhaube | POM |
| Gewinde | G 1 |
| Durchfluss | 9800 l/min |
| Regelbereich min. | 2 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 5 |
| A (mm) | 410.8 |
| B (mm) | 382.8 |
| C (mm) | 157 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Klassenname | PLUS |
