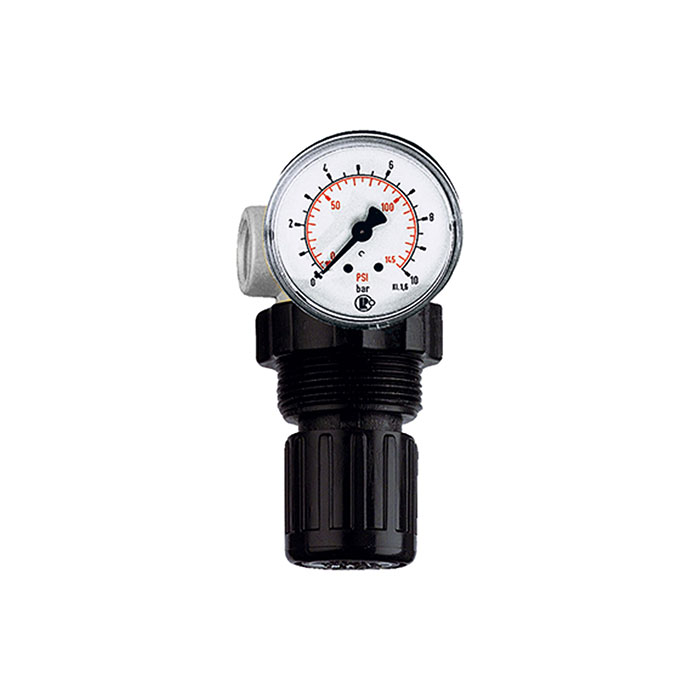

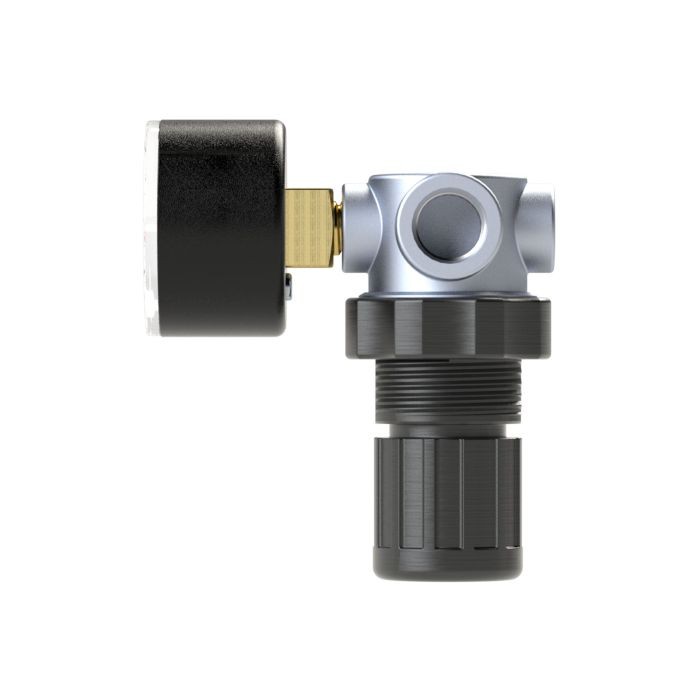

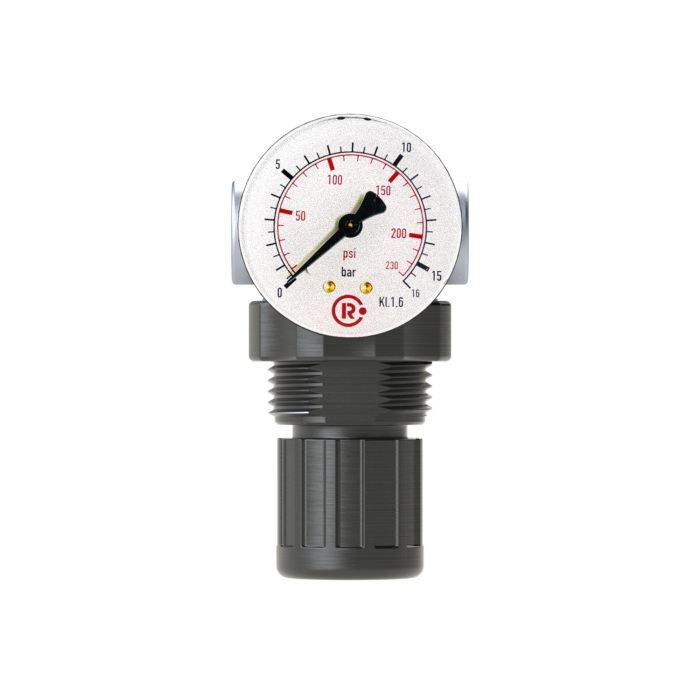

RIEGLER Druckregler »Standard-mini« inkl. Mano, BG 0, G 1/4, 0,5 - 10 bar
Typennummer: 480.23
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Druckregler »Standard-mini« aus Zink-Druckguss, silber lackiert – Typ 480.23
Das RIEGLER Druckregler »Standard-mini« inkl. Mano, BG 0, G 1/4, 0,5 - 10 bar reduziert den Eingangsdruck präzise auf einen konstanten Arbeitsdruck und schützt nachgeschaltete Verbraucher vor Druckschwankungen. Das Gehäuse besteht aus Zink-Druckguss, silber lackiert mit Dichtungen aus Elastollan/TPU. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 25 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 450 l/min (bei P1= 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Gleichmäßiger Arbeitsdruck für konstante Prozessqualität.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung, Maschinenversorgung und Prozesssteuerung.
| Eingangsdruck max. | 25 bar |
| Gehäuse | Zink-Druckguss, silber lackiert |
| Dichtmaterial | Elastollan/TPU |
| Durchflusswertmessung | bei P1= 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | Standard-mini |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Federhaube | POM |
| Gewinde | G 1/4 |
| Durchfluss | 450 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| DN | 5 |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 0 |

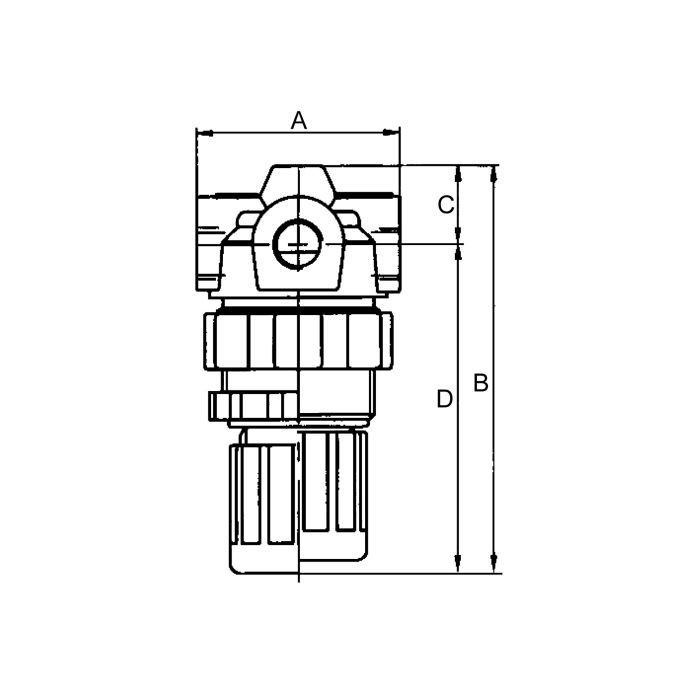

| A (mm) | 43 |
| B (mm) | 72.5 |
| C (mm) | 9.5 |
| D (mm) | 63 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100766] RIEGLER Druckregler »Standard-mini« inkl. Mano, BG 0, G 1/4, 0,1-3,5 bar](/web/image/product.template/140202/image_128/%5B100766%5D%20RIEGLER%20Druckregler%20%C2%BBStandard-mini%C2%AB%20inkl.%20Mano%2C%20BG%200%2C%20G%201-4%2C%200%2C1-3%2C5%20bar?unique=83c00c1)
|
Typennummer: 480.21 |
20,17 € | |
![[100767] RIEGLER Druckregler »Standard-mini« inkl. Mano, BG 0, G 1/4, 0,15 - 7 bar](/web/image/product.template/140203/image_128/%5B100767%5D%20RIEGLER%20Druckregler%20%C2%BBStandard-mini%C2%AB%20inkl.%20Mano%2C%20BG%200%2C%20G%201-4%2C%200%2C15%20-%207%20bar?unique=b31ce11)
|
Typennummer: 480.22 |
20,17 € | |
![[100763] RIEGLER Druckregler »Standard-mini« inkl. Mano, BG 0, G 1/8, 0,1-3,5 bar](/web/image/product.template/140199/image_128/%5B100763%5D%20RIEGLER%20Druckregler%20%C2%BBStandard-mini%C2%AB%20inkl.%20Mano%2C%20BG%200%2C%20G%201-8%2C%200%2C1-3%2C5%20bar?unique=8c3fb45)
|
Typennummer: 480.11 |
20,17 € | |
![[100764] RIEGLER Druckregler »Standard-mini« inkl. Mano, BG 0, G 1/8, 0,15 - 7 bar](/web/image/product.template/140200/image_128/%5B100764%5D%20RIEGLER%20Druckregler%20%C2%BBStandard-mini%C2%AB%20inkl.%20Mano%2C%20BG%200%2C%20G%201-8%2C%200%2C15%20-%207%20bar?unique=f72ae60)
|
Typennummer: 480.12 |
20,17 € | |

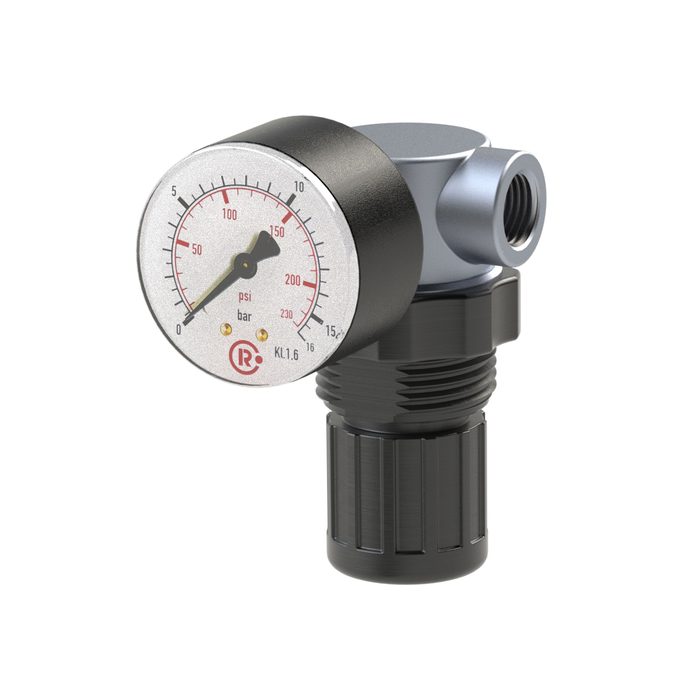

![[100765] RIEGLER Druckregler »Standard-mini« inkl. Mano, BG 0, G 1/8, 0,5 - 10 bar](/web/image/product.template/140201/image_128/%5B100765%5D%20RIEGLER%20Druckregler%20%C2%BBStandard-mini%C2%AB%20inkl.%20Mano%2C%20BG%200%2C%20G%201-8%2C%200%2C5%20-%2010%20bar?unique=28e0998)
|
Typennummer: 480.13 |
20,17 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100344] RIEGLER Haltewinkel mit Mutter M30x1,5](/web/image/product.template/139778/image_128/%5B100344%5D%20RIEGLER%20Haltewinkel%20mit%20Mutter%20M30x1%2C5?unique=16512a1)
|
Typennummer: MV 30 |
5,03 € | |
![[100345] RIEGLER Schalttafelmutter M30x1,5, »multifix-mini«/»multifix«, BG 0, BG 1](/web/image/product.template/139779/image_128/%5B100345%5D%20RIEGLER%20Schalttafelmutter%20M30x1%2C5%2C%20%C2%BBmultifix-mini%C2%AB-%C2%BBmultifix%C2%AB%2C%20BG%200%2C%20BG%201?unique=e2a6bfe)
|
Typennummer: R 11-55 |
1,63 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[101534] RIEGLER Standardmano, Kunststoff, G 1/8 hinten, 0 - 16,0 bar/230 psi, Ø40](/web/image/product.template/169508/image_128/%5B101534%5D%20RIEGLER%20Standardmano%2C%20Kunststoff%2C%20G%201-8%20hinten%2C%200%20-%2016%2C0%20bar-230%20psi%2C%20%C3%9840?unique=90e294e)
|
Typennummer: 110.47-KD |
6,10 € | |

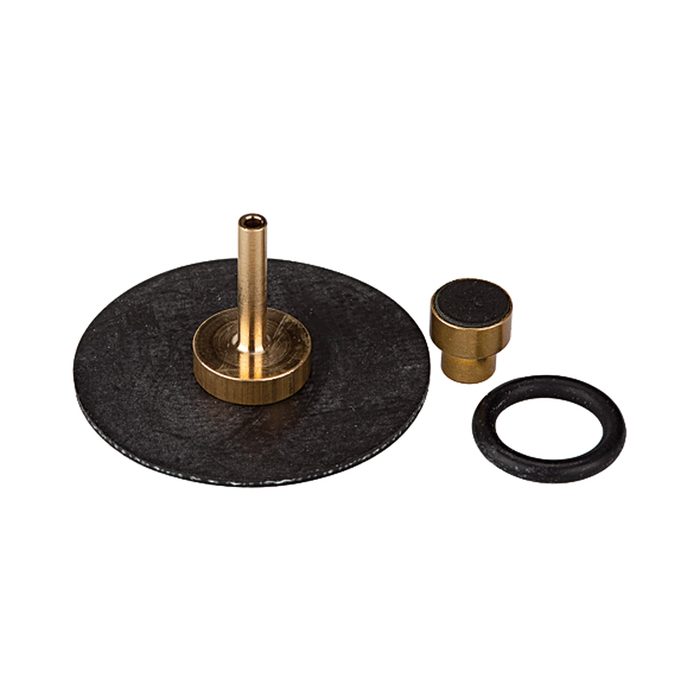

![[100771] RIEGLER Verschleißteilesatz, für Druckregler »Standard-mini«](/web/image/product.template/140207/image_128/%5B100771%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%2C%20f%C3%BCr%20Druckregler%20%C2%BBStandard-mini%C2%AB?unique=0685a3c)
|
