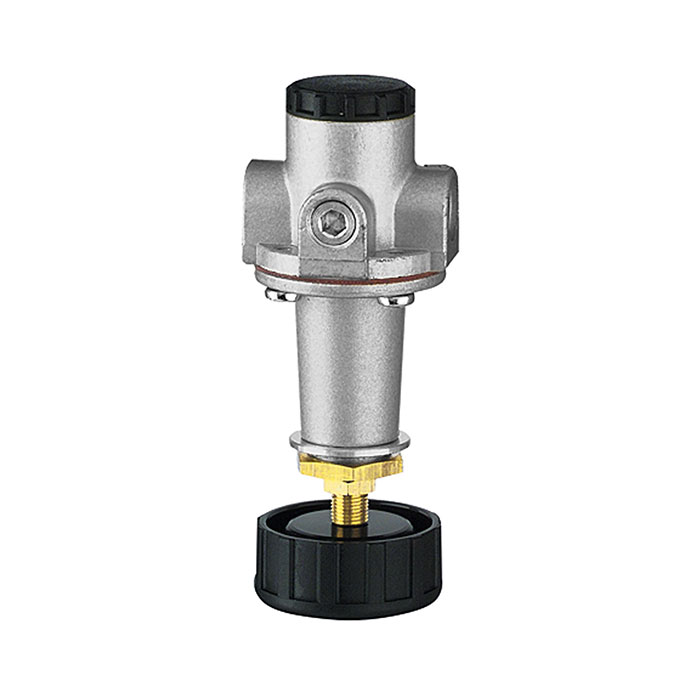

RIEGLER Druckregler Schalttafeleinbau »Standard«, BG 1, G 1/4, 0,5-10 bar
Typennummer: 637.503 C
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Druckregler Schalttafeleinbau »Standard« aus Zink-Druckguss, silber lackiert – Typ 637.503 C
Das RIEGLER Druckregler Schalttafeleinbau »Standard«, BG 1, G 1/4, 0,5-10 bar reduziert den Eingangsdruck präzise auf einen konstanten Arbeitsdruck und schützt nachgeschaltete Verbraucher vor Druckschwankungen. Das Gehäuse besteht aus Zink-Druckguss, silber lackiert mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1000 l/min (bei P1= 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Gleichmäßiger Arbeitsdruck für konstante Prozessqualität.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung, Maschinenversorgung und Prozesssteuerung.
| Eingangsdruck max. | 16 bar |
| Gehäuse | Zink-Druckguss, silber lackiert |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1= 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | Standard |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Gewinde | G 1/4 |
| Durchfluss | 1000 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| DN | 6 |
| Schalttafelgewinde | M20x1,5 |
| BG | 1 |
| A (mm) | 54 |
| C (mm) | 32 |
| D (mm) | 97.5 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6a-I, 6b-I, 6b-II, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | EASY |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

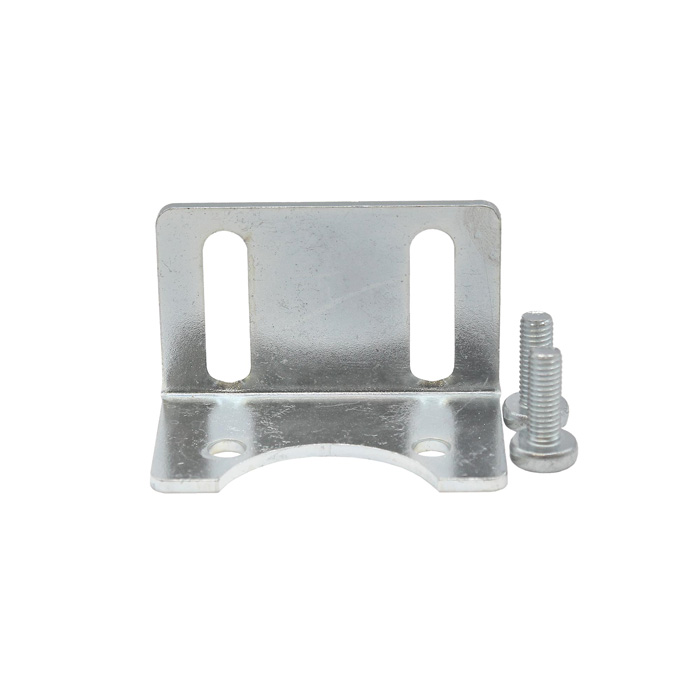

![[145769] RIEGLER Halterbausatz, Haltewinkel, für »Standard«, BG 1, bis G 3/8](/web/image/product.template/279358/image_128/%5B145769%5D%20RIEGLER%20Halterbausatz%2C%20Haltewinkel%2C%20f%C3%BCr%20%C2%BBStandard%C2%AB%2C%20BG%201%2C%20bis%20G%203-8?unique=2ff9c23)
|
Typennummer: H 82 |
4,65 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

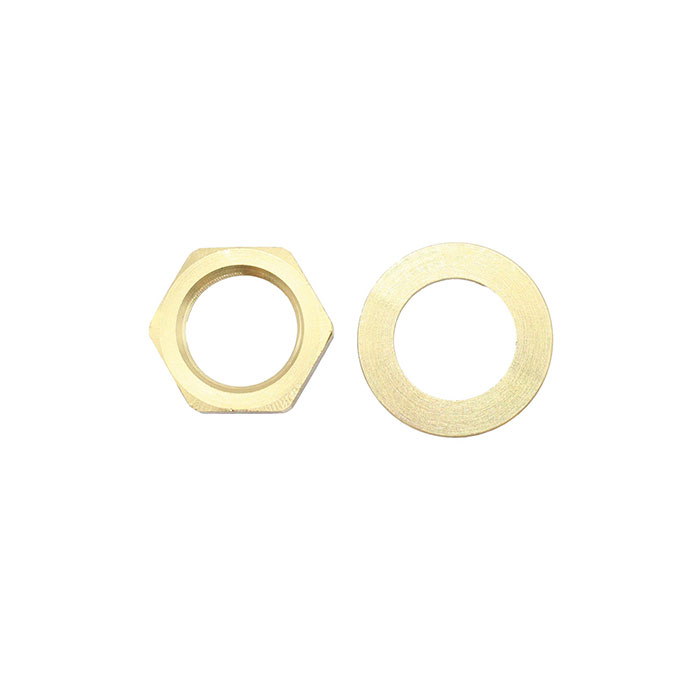

![[100831] RIEGLER Mutter M20x1,5 und Scheibe, für Serie »Standard«](/web/image/product.template/140267/image_128/%5B100831%5D%20RIEGLER%20Mutter%20M20x1%2C5%20und%20Scheibe%2C%20f%C3%BCr%20Serie%20%C2%BBStandard%C2%AB?unique=f4d6289)
|
Typennummer: 74/1 |
2,43 € | |

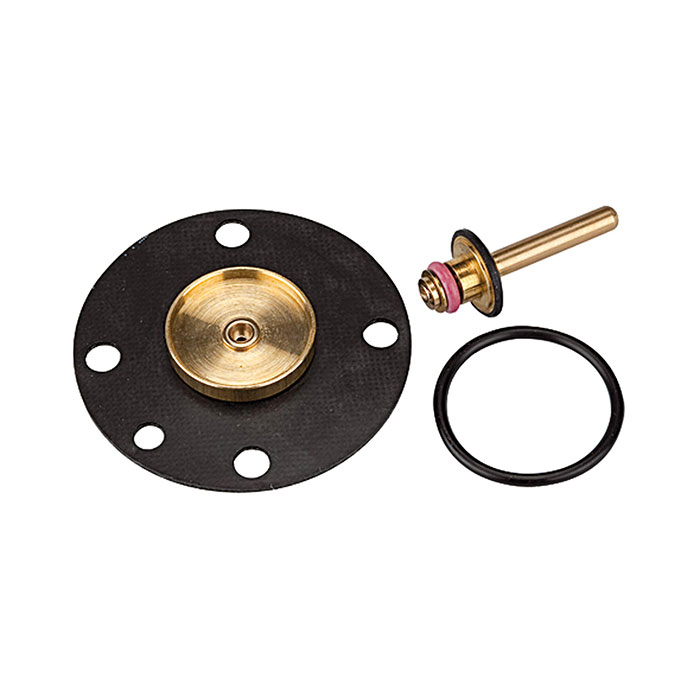

![[100833] RIEGLER Verschleißteilesatz, für Druckregler »Standard«, BG 1](/web/image/product.template/140269/image_128/%5B100833%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%2C%20f%C3%BCr%20Druckregler%20%C2%BBStandard%C2%AB%2C%20BG%201?unique=1f88ddb)
|
Typennummer: 22.620.4 |
15,17 € | |
