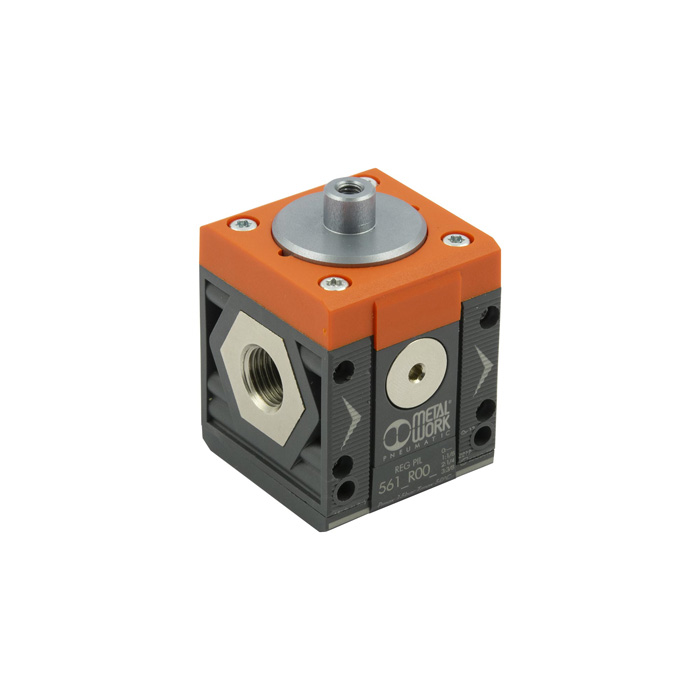

RIEGLER Druckregler pneumatisch vorgesteuert »SYNTESI«, BG 1, G 3/8
Typennummer: 5613R003
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Druckregler pneumatisch vorgesteuert »SYNTESI« aus Technopolymer – Typ 5613R003
Das RIEGLER Druckregler pneumatisch vorgesteuert »SYNTESI«, BG 1, G 3/8 reduziert den Eingangsdruck präzise auf einen konstanten Arbeitsdruck und schützt nachgeschaltete Verbraucher vor Druckschwankungen. Das Gehäuse besteht aus Technopolymer mit Dichtungen aus NBR. Der maximale Eingangsdruck beträgt 15 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Geeignet für Druckluft oder andere neutrale Gase. Gleichmäßiger Arbeitsdruck für konstante Prozessqualität.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung, Maschinenversorgung und Prozesssteuerung.
| Eingangsdruck max. | 15 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft oder andere neutrale Gase |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Membrane | NBR 60 Shore (Härte) mit Polyester Gewebeeinlage |
| BG | 1 |
| Anschluss Eingang | G 3/8 |
| Anschluss Ausgang | |
| A (mm) | 42 |
| B (mm) | 63 |
| D (mm) | 51.5 |
| Durchfluss 1 | 3300 Nl/min |
| Durchflusswertmessung 1 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 0,5 bar |
| Durchflusswertmessung 2 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Klassenname | PLUS |
| A1 | 44,0 mm |
| Gewinde auf Vorder- und Rückseite | G 1/8 |
| Pilotdeckel | Eloxierte Aluminiumplatte |
| Pilotanschluss | M5 |
| Serie | Syntesi |
| Durchfluss 2 | 3550 Nl/min |
Varianten / Alternativen
