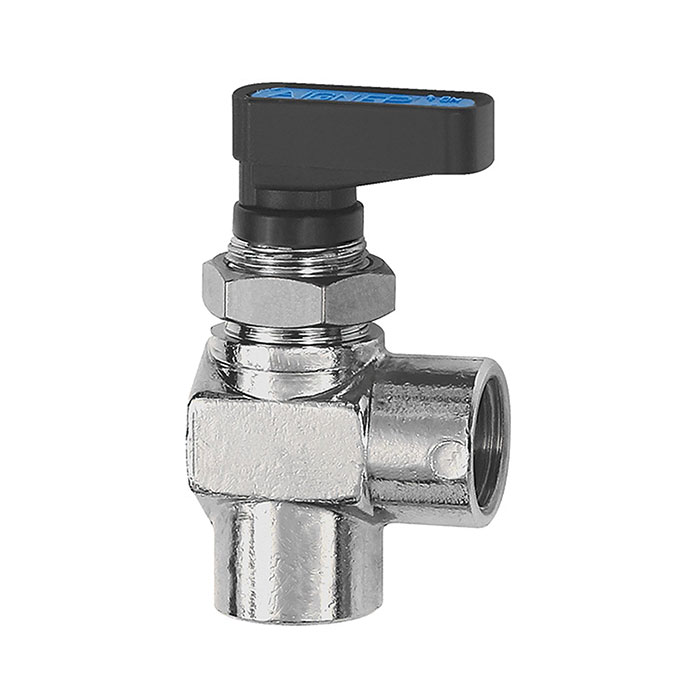

RIEGLER Winkel-Mini-Kugelhahn, Schalttafeleinbau, MS verchromt, G 1/8 IG
Typennummer: 380.01
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Winkel-Mini-Kugelhahn aus Messing verchromt, für Industrieanlagen, max. 20 bar – Typ 380.01
Das RIEGLER Winkel-Mini-Kugelhahn, Schalttafeleinbau, MS verchromt, G 1/8 IG öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Das Gehäuse besteht aus Messing verchromt. Der Betriebsdruckbereich liegt bei -0.99 bar bis 20 bar. Die Betriebstemperatur liegt zwischen -20 °C und 80 °C. Anschlussgewinde G 1/8 IG (G-Gewinde nach DIN EN ISO 228-1) – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Gehäuse | Messing verchromt |
| Betriebsdruck min. | -0.99 bar |
| Betriebsdruck max. | 20 bar |
| Anwendungsbereich | Druckluft, Wasser, Öl |
| Kugel | Messing verchromt |
| Kugeldichtung | PTFE |
| Spindelabdichtung | NBR |
| Drehgriff | PA 66 glasfaserverstärkt |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 80 °C |
| Gewinde | G 1/8 IG |
| DN | 5 |
| SW 1 | 17 mm |
| SW 2 | 17 mm |
| Gewindenorm | G-Gewinde nach DIN EN ISO 228-1 |
| L | 28.5 mm |
| G (mm) | 19 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| H1 (mm) | 33.5 |
| H2 (mm) | 15.5 |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | keine |
| Gewindematerial | Messing vernickelt |
| Klassenname | PLUS |
