RIEGLER ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 3/4
Typennummer: 350.623-L1
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER ES-Kuha für Industrieanlagen, max. 63 bar, Rp 3/4 – Typ 350.623-L1
Das RIEGLER ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 3/4 öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Ausgelegt für einen maximalen Betriebsdruck von 63 bar. Die Betriebstemperatur liegt zwischen -20 °C und 70 °C. Anschlussgewinde Rp 3/4 – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Steuerdruck Antrieb max. | 10 bar |
| Steuerdruck empfohlen | 5.5 bar |
| Betriebsdruck max. | 63 bar |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 70 °C |
| Drehwinkel | 90 ° |
| Ventiladapter | nach NAMUR |
| Material Antrieb | Aluminium eloxiert |
| Dichtmaterial Antrieb | NBR |
| Material Kugelhahn | Edelstahl 1.4401, mit ISO-Flanschplatte |
| Dichtmaterial Kugelhahn | PTFE / FKM |
| Gewinde | Rp 3/4 |
| DN | 20 |
| SW | 32 mm |
| Stellung | L 2 |

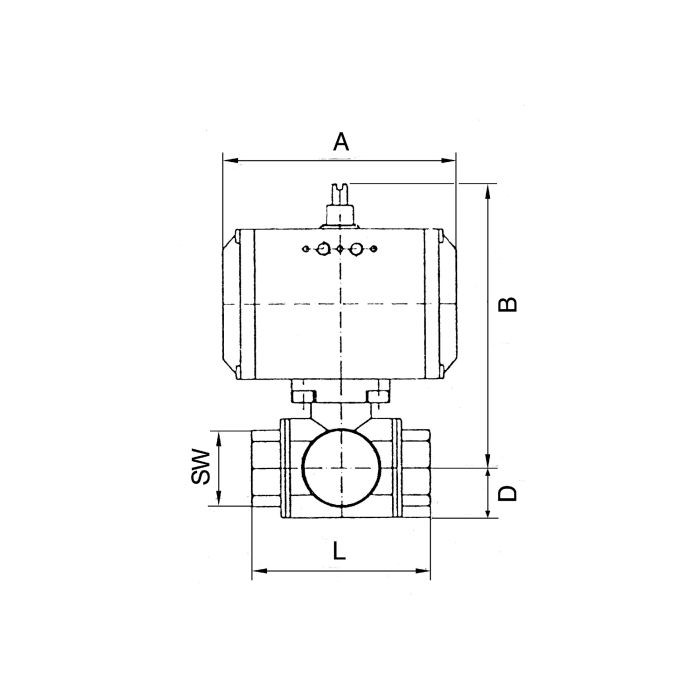

| A (mm) | 116 |
| B (mm) | 136 |
| D (mm) | 23 |
| L | 80 mm |
| Ausführung | doppeltwirkend |
| Klassenname | EDELSTAHL |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[103616] RIEGLER ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 1](/web/image/product.template/171578/image_128/%5B103616%5D%20RIEGLER%20ES-Kuha%2C%20pneumat.%20Stellantrieb%20doppeltwirkend%2C%20L-Bohrung%2C%20Rp%201?unique=20bae2b)
|
Typennummer: 350.624-L1 |
484,66 € | |
![[103618] RIEGLER ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 11/2](/web/image/product.template/171580/image_128/%5B103618%5D%20RIEGLER%20ES-Kuha%2C%20pneumat.%20Stellantrieb%20doppeltwirkend%2C%20L-Bohrung%2C%20Rp%2011-2?unique=c77cb7b)
|
Typennummer: 350.626-L1 |
736,46 € | |
![[103617] RIEGLER ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 11/4](/web/image/product.template/171579/image_128/%5B103617%5D%20RIEGLER%20ES-Kuha%2C%20pneumat.%20Stellantrieb%20doppeltwirkend%2C%20L-Bohrung%2C%20Rp%2011-4?unique=4822443)
|
Typennummer: 350.625-L1 |
640,68 € | |
![[103614] RIEGLER ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 1/2](/web/image/product.template/171576/image_128/%5B103614%5D%20RIEGLER%20ES-Kuha%2C%20pneumat.%20Stellantrieb%20doppeltwirkend%2C%20L-Bohrung%2C%20Rp%201-2?unique=bf6b670)
|
Typennummer: 350.622-L1 |
357,13 € | |

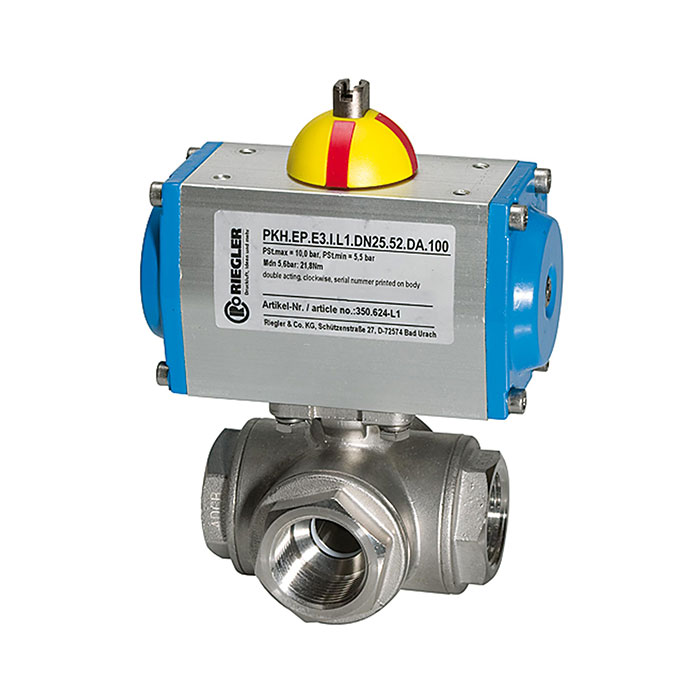

![[103619] RIEGLER ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 2](/web/image/product.template/171581/image_128/%5B103619%5D%20RIEGLER%20ES-Kuha%2C%20pneumat.%20Stellantrieb%20doppeltwirkend%2C%20L-Bohrung%2C%20Rp%202?unique=4bf8576)
|
