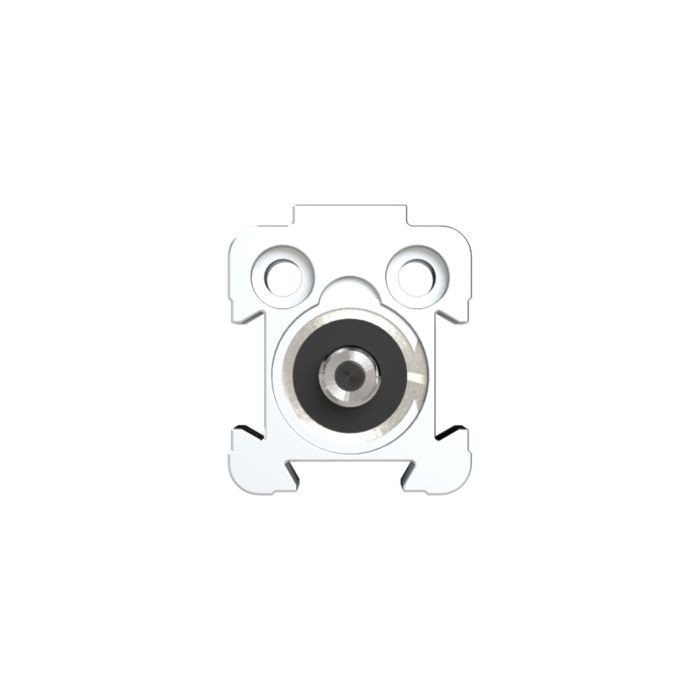

RIEGLER Kurzhubzylinder, doppeltwirk., Magnet, Kolben-Ø 25, Hub 5, G 1/8
Typennummer: 3.DM.25005
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder für Automatisierungstechnik, max. 10 bar, G 1/8 – Typ 3.DM.25005
Das RIEGLER Kurzhubzylinder, doppeltwirk., Magnet, Kolben-Ø 25, Hub 5, G 1/8 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 80 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Mit Kolben-Ø 25 mm, Hub 5 mm, Kolbenstange Stahl C45, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Arbeitsdruck max. | 10 bar |
| Rohr | Alu-Legierung, eloxiert |
| Kolbenstangendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolbendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolben-Ø | 25 mm |
| Funktion | doppeltwirkend |
| Ansprechdruck min. | 0.6 bar |
| Hub | 5 mm |
| Kolbenstangen IG | M5 |
| Anschluss | G 1/8 |
| Kolbenstange | Stahl C45, hartverchromt |
| Kopf | Messing lackiert |
| Kolben | Acetal-Kunstharz |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[105966] RIEGLER Magnetsensor-Reed, für Kurzhubzylinder, Kolben-Ø 12 - 80](/web/image/product.template/173913/image_128/%5B105966%5D%20RIEGLER%20Magnetsensor-Reed%2C%20f%C3%BCr%20Kurzhubzylinder%2C%20Kolben-%C3%98%2012%20-%2080?unique=33cf96b)
|
Typennummer: 435.779-M |
35,80 € | |

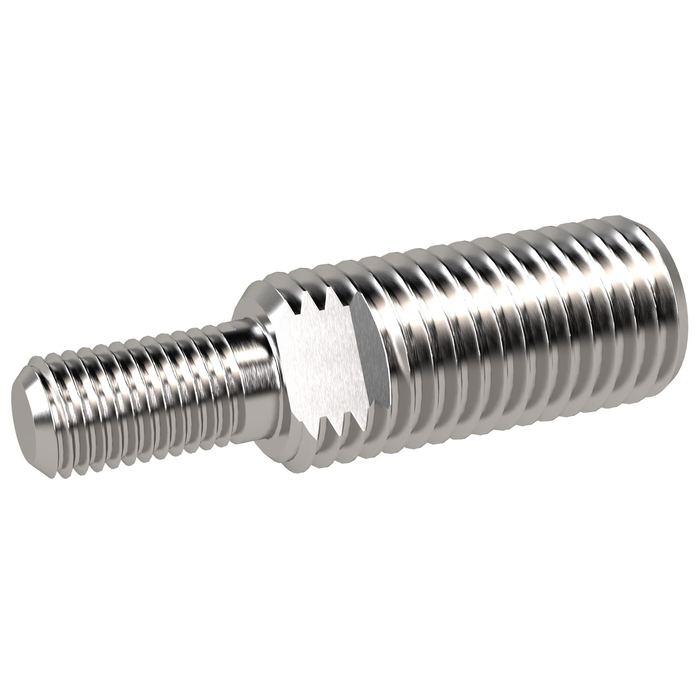

![[145361] RIEGLER Gewindenippel M10x1,25, für Kolbenstangen IG M5, Kolben-Ø 25 mm](/web/image/product.template/279172/image_128/%5B145361%5D%20RIEGLER%20Gewindenippel%20M10x1%2C25%2C%20f%C3%BCr%20Kolbenstangen%20IG%20M5%2C%20Kolben-%C3%98%2025%20mm?unique=df221b2)
|
Typennummer: 219002500 |
4,25 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[129887] RIEGLER Dichtsatz, für Kurzhubzylinder, Kolben-Ø 25, NBR-Dichtung](/web/image/product.template/273099/image_128/%5B129887%5D%20RIEGLER%20Dichtsatz%2C%20f%C3%BCr%20Kurzhubzylinder%2C%20Kolben-%C3%98%2025%2C%20NBR-Dichtung?unique=c9b5e54)
|
Typennummer: 435.7025-NBR |
10,81 € | |

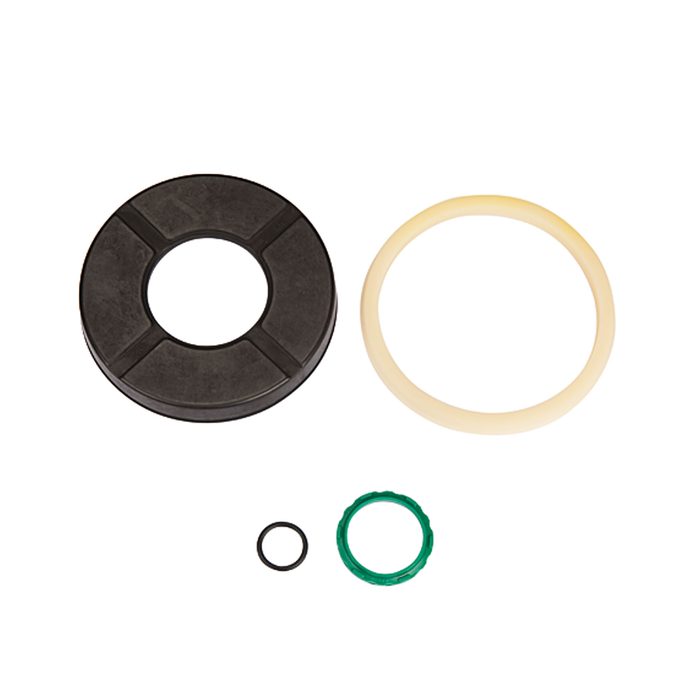

![[129896] RIEGLER Dichtsatz, für Kurzhubzylinder, Kolben-Ø 25, PU-Dichtung](/web/image/product.template/273108/image_128/%5B129896%5D%20RIEGLER%20Dichtsatz%2C%20f%C3%BCr%20Kurzhubzylinder%2C%20Kolben-%C3%98%2025%2C%20PU-Dichtung?unique=56d5d2a)
|
Typennummer: 435.7025-PU |
16,62 € | |
