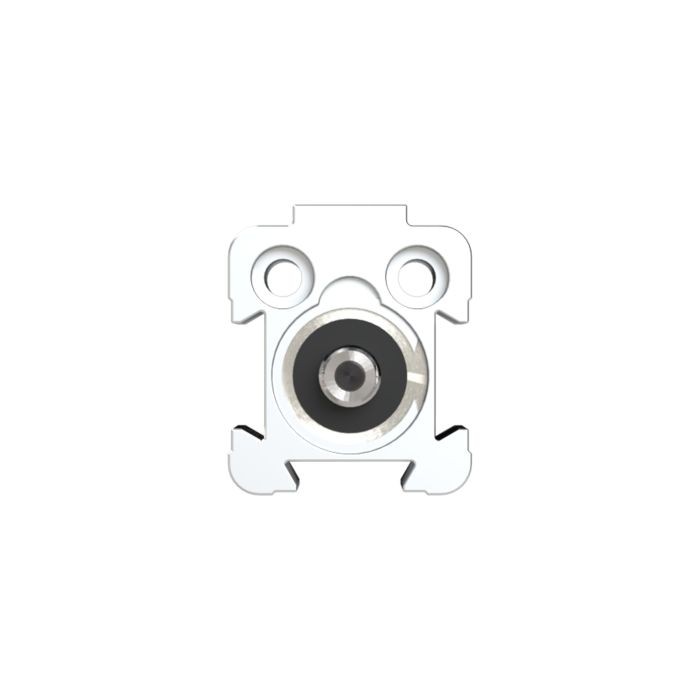

RIEGLER Kurzhubzylinder, doppeltwirk., Magnet, Kolben-Ø 32, Hub 5, G 1/8
Typennummer: 3.DM.32005
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder für Automatisierungstechnik, max. 10 bar, G 1/8 – Typ 3.DM.32005
Das RIEGLER Kurzhubzylinder, doppeltwirk., Magnet, Kolben-Ø 32, Hub 5, G 1/8 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 80 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Mit Kolben-Ø 32 mm, Hub 5 mm, Kolbenstange Stahl C45, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Arbeitsdruck max. | 10 bar |
| Rohr | Alu-Legierung, eloxiert |
| Kolbenstangendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolbendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolben-Ø | 32 mm |
| Funktion | doppeltwirkend |
| Ansprechdruck min. | 0.6 bar |
| Hub | 5 mm |
| Kolbenstangen IG | M6 |
| Anschluss | G 1/8 |
| Kolbenstange | Stahl C45, hartverchromt |
| Kopf | Aluminium |
| Kolben | Acetal-Kunstharz |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
