RIEGLER 5/2-Wegeventil beidseitig elektromagnetisch, bistabil G1/2 24VDC
Typennummer: 517.523
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
106597EAN :
4047322278614Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,93 KgRIEGLER 5/2-Wegeventil beidseitig elektromagnetisch aus Aluminium eloxiert, blau – Typ 517.523
Das RIEGLER 5/2-Wegeventil beidseitig elektromagnetisch, bistabil G1/2 24VDC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Das Gehäuse besteht aus Aluminium eloxiert, blau mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Der Durchflusswert beträgt 4600 Nl/min. Betriebsspannung 24 V DC, Schutzart IP 65 (DIN 46244). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Gehäuse | Aluminium eloxiert, blau |
| Dichtmaterial | NBR |
| Schutzart | IP 65 (DIN 46244) |
| Elektrischer Anschluss | Gerätestecker PG 9, Form B |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Kolbenschieber | Edelstahl |
| Handhilfsbetätigung | tastend |
| DN | 15 |
| Funktion | 5/2 |
| Betätigung | bistabil |

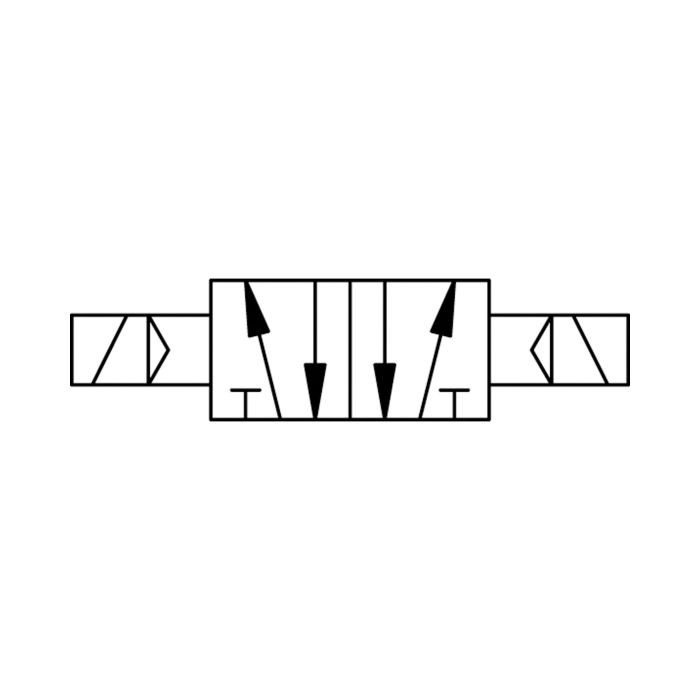

| Symbol | 36 |
| Spannung | 24 V DC |
| Anschluss | G 1/2 |
| Durchfluss | 4600 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 1,0 bar |
| Klassenname | MAX |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106596] RIEGLER 5/2-Wegeventil beidseitig elektromagnetisch, bistabil G1/4 24VDC](/web/image/product.template/175653/image_128/%5B106596%5D%20RIEGLER%205-2-Wegeventil%20beidseitig%20elektromagnetisch%2C%20bistabil%20G1-4%2024VDC?unique=7ac4273)
|
Typennummer: 517.522 |
198,69 € | |
![[106599] RIEGLER 5/2-Wegeventil beids. elektromagnetisch, bistabil G1/2 230V,50Hz](/web/image/product.template/175656/image_128/%5B106599%5D%20RIEGLER%205-2-Wegeventil%20beids.%20elektromagnetisch%2C%20bistabil%20G1-2%20230V%2C50Hz?unique=ecaa669)
|
Typennummer: 517.526 |
374,84 € | |

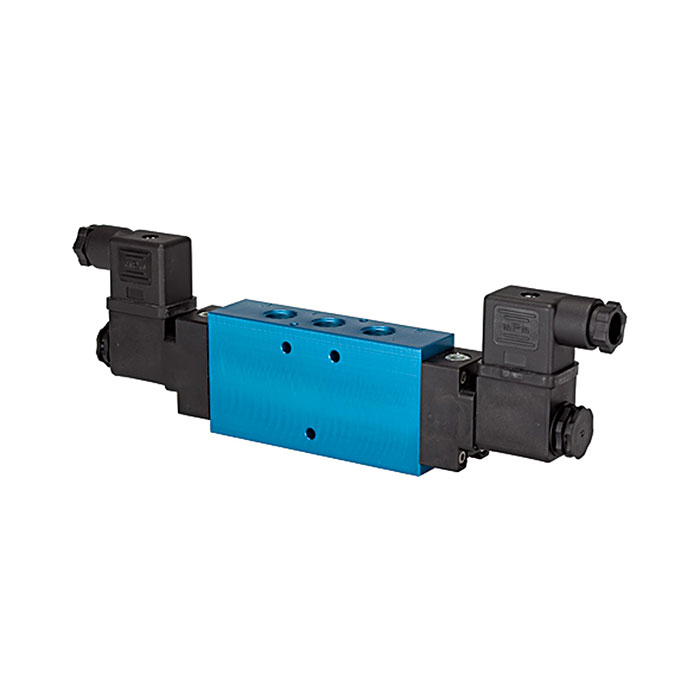

![[106598] RIEGLER 5/2-Wegeventil beids. elektromagnetisch, bistabil G1/4 230V,50Hz](/web/image/product.template/175655/image_128/%5B106598%5D%20RIEGLER%205-2-Wegeventil%20beids.%20elektromagnetisch%2C%20bistabil%20G1-4%20230V%2C50Hz?unique=02297f3)
|
