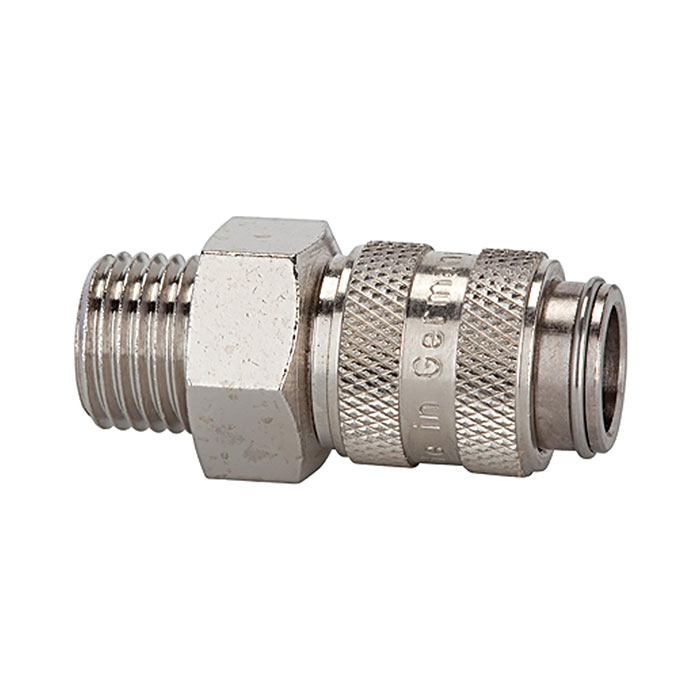

RIEGLER Schnellverschlusskupplung NW 5, Messing vernickelt, G 1/8 AG
Typennummer: 243.18-N
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Schnellverschlusskupplung aus Messing vernickelt, für Druckluftversorgung, G 1/8 AG – Typ 243.18-N

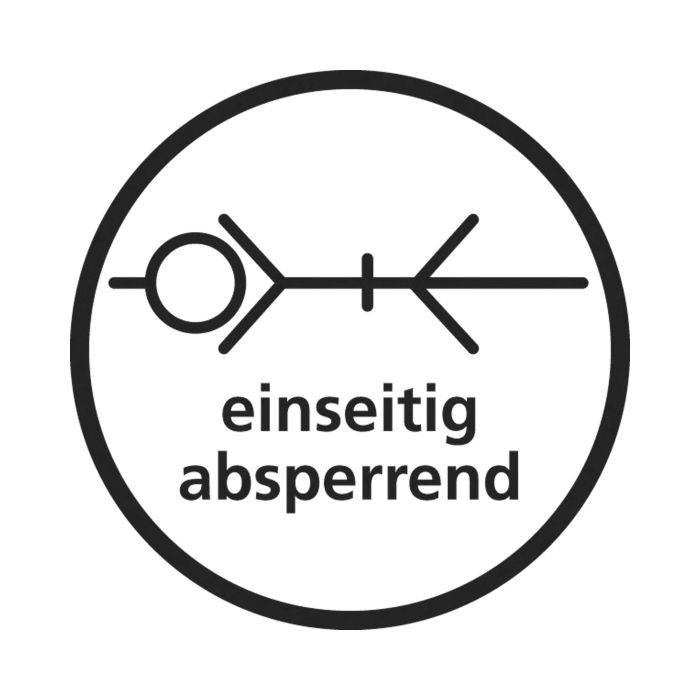

Das RIEGLER Schnellverschlusskupplung NW 5, Messing vernickelt, G 1/8 AG verbindet und trennt Druckluftleitungen mit einem Handgriff – automatische Abdichtung beim Trennen. Das Gehäuse besteht aus Messing vernickelt mit Dichtungen aus NBR. Die zulässige Mediumstemperatur liegt zwischen -20 °C und 100 °C. Anschlussgewinde G 1/8 AG – passend für gängige Industriestandards. Der Durchflusswert beträgt 560 l/min (Luft) (bei 6 bar und Δp = 0,5 bar). Sekundenschnelles Verbinden und Trennen ohne Werkzeug.
Einsatzbereich
Typische Anwendungsgebiete: Werkstatt, Produktion und mobile Druckluftversorgung.
| Gehäuse | Messing vernickelt |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei 6 bar und Δp = 0,5 bar |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 100 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 100 °C |
| Durchfluss | 560 l/min (Luft) |
| Kugel | Edelstahl |
| Feder | Edelstahl |
| Ventilkörper | Messing vernickelt |
| Hülse | Messing vernickelt |
| Sprengring | Edelstahl |
| Betriebsdruck | 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation) |
| SW | 14 mm |
| NW | 5 |
| Länge | 36.5 mm |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/8 AG |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW617N |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

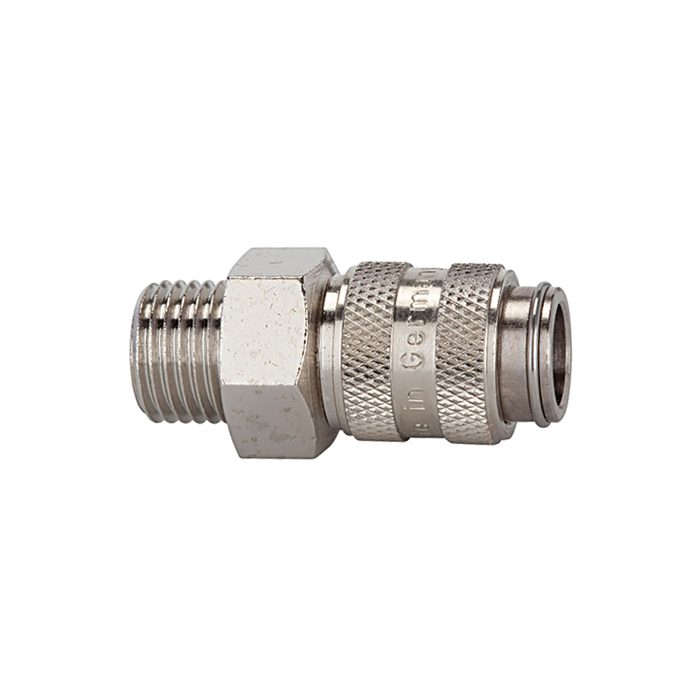

![[107159] RIEGLER Schnellverschlusskupplung NW 5, Messing vernickelt, G 1/4 AG](/web/image/product.template/176216/image_128/%5B107159%5D%20RIEGLER%20Schnellverschlusskupplung%20NW%205%2C%20Messing%20vernickelt%2C%20G%201-4%20AG?unique=2c3e2c0)
|
