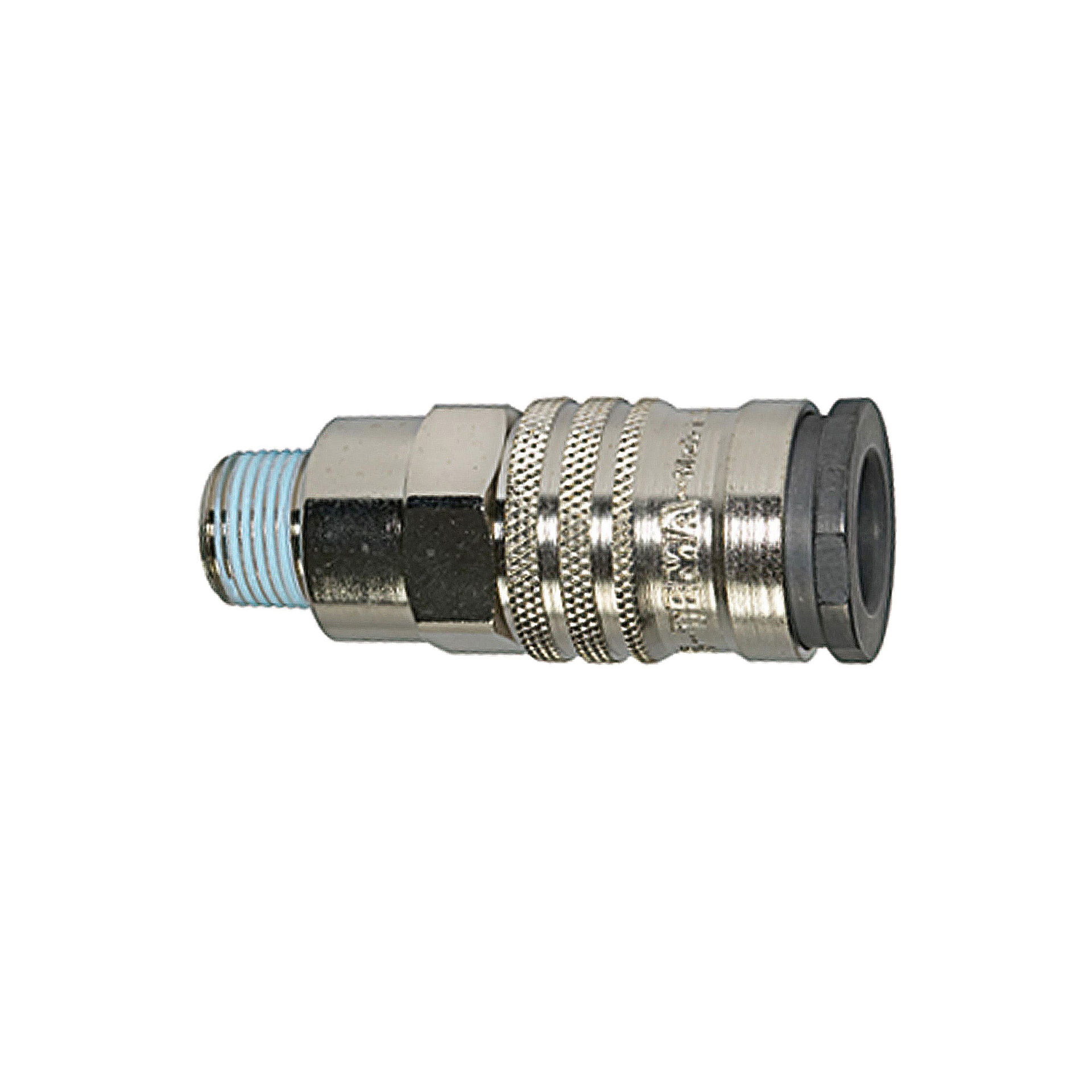

RIEGLER Schnellverschlusskupplung NW 10, hoher Durchfluss, R 1/2 AG
Typennummer: 241.43
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
107442EAN :
4047322207386Kategorie :
Robustkupplungen (Hochleistungskupplungen)Gewicht :
0,17 KgRIEGLER Schnellverschlusskupplung für Druckluftversorgung, max. 35 bar, R 1/2 AG – Typ 241.43

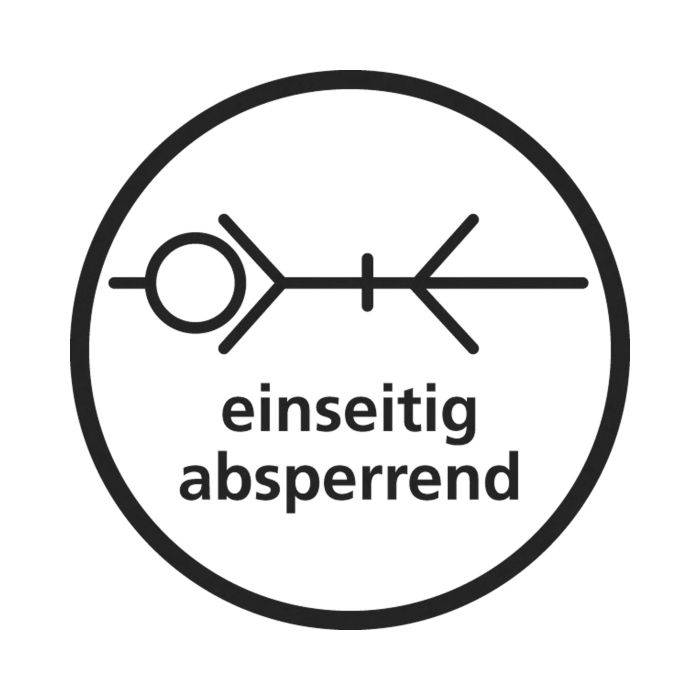

Das RIEGLER Schnellverschlusskupplung NW 10, hoher Durchfluss, R 1/2 AG verbindet und trennt Druckluftleitungen mit einem Handgriff – automatische Abdichtung beim Trennen. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 0 bar bis 35 bar. Die zulässige Mediumstemperatur liegt zwischen -20 °C und 100 °C. Anschlussgewinde R 1/2 AG – passend für gängige Industriestandards. Der Durchflusswert beträgt 3600 l/min (Luft) (bei 6 bar und Δp = 0,5 bar). Sekundenschnelles Verbinden und Trennen ohne Werkzeug.
Einsatzbereich
Typische Anwendungsgebiete: Werkstatt, Produktion und mobile Druckluftversorgung.
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei 6 bar und Δp = 0,5 bar |
| Betriebsdruck min. | 0 bar |
| Betriebsdruck max. | 35 bar |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 100 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 100 °C |
| Durchfluss | 3600 l/min (Luft) |
| Ventilsitz | Messing |
| Kugel | nichtrostender Stahl |
| Feder | nichtrostender Stahl |
| Ventilkörper | Stahl, QPQ behandelt |
| Sprengring | nichtrostender Stahl |
| Gewindestück | Messing vernickelt |
| Entriegelungshülse | Messing vernickelt |
| Ventil | Messing |
| SW | 24 mm |
| NW | 10 |
| Länge | 74.7 mm |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | R 1/2 AG |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
