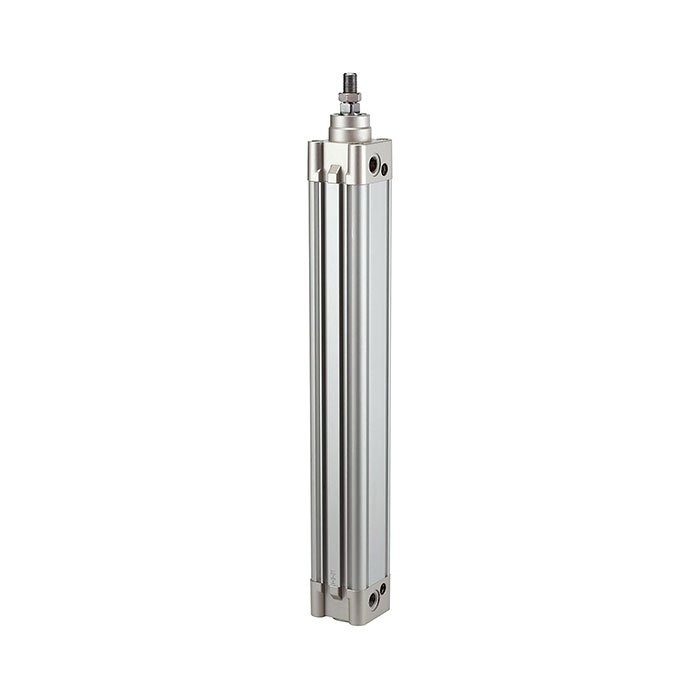

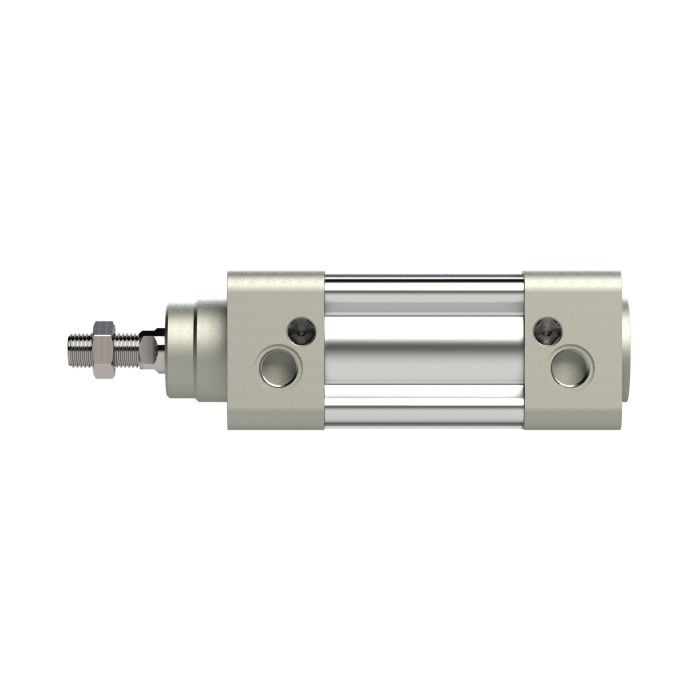

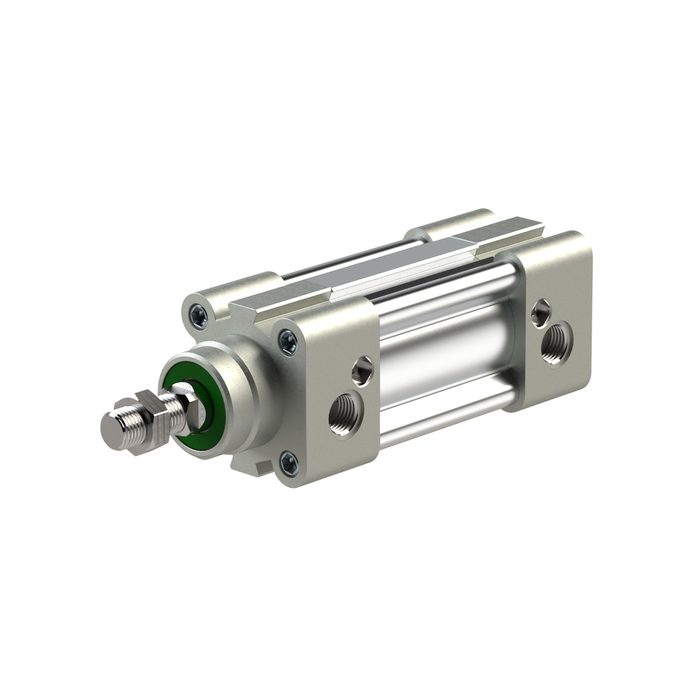

RIEGLER Normzylinder »SE« doppeltwirkend, Kolben-Ø 100, Hub 25, G 1/2
Typennummer: 10.DMD.100025
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Normzylinder »SE« doppeltwirkend für Automatisierungstechnik, max. 10 bar, G 1/2 – Typ 10.DMD.100025
Das RIEGLER Normzylinder »SE« doppeltwirkend, Kolben-Ø 100, Hub 25, G 1/2 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. mit Dichtungen aus NBR (O-Ringe). Der Betriebsdruckbereich liegt bei 1 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Mit Kolben-Ø 100 mm, Hub 25 mm, Kolbenstange Stahl, hartverchromt – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR (O-Ringe) |
| Serie | Serie SE |
| Arbeitsdruck min. | 1 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium-Profilrohr mit integrierten T-Nuten |
| Kolbenstangendichtung | TPU (Thermoplastisches Polyurethan) |
| Kolbendichtung | TPU (Thermoplastisches Polyurethan) |
| Kolben-Ø | 100 mm |

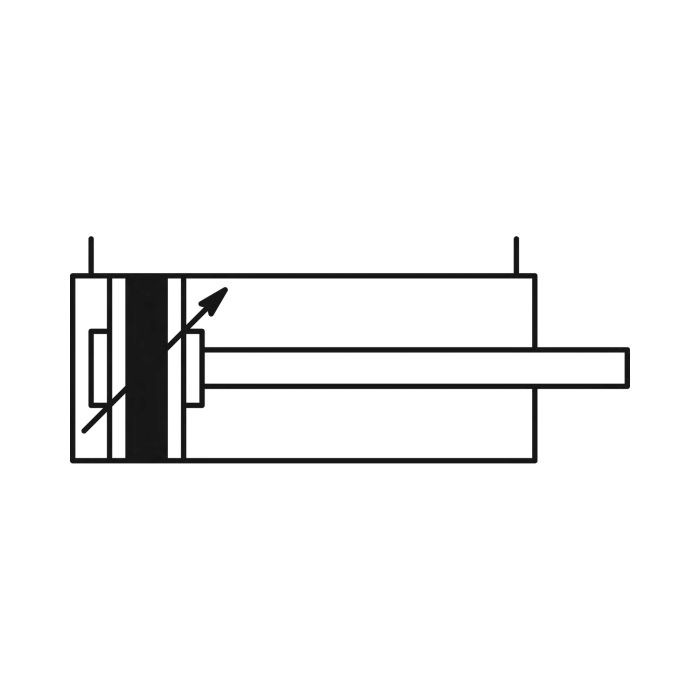

| Funktion | doppeltwirkend |
| Hub | 25 mm |
| Kolbenstangen AG | M20x1,5 |
| Kolbenstangen-Ø | 25 mm |
| Anschluss | G 1/2 |
| Kolbenstange | Stahl, hartverchromt |
| Kolben | Aluminium |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Norm | nach ISO 15552 |
| Dämpfung | mit einstellbarer Dämpfung |
| Gewinde Kolbenstange | Außengewinde an der Kolbenstange |
