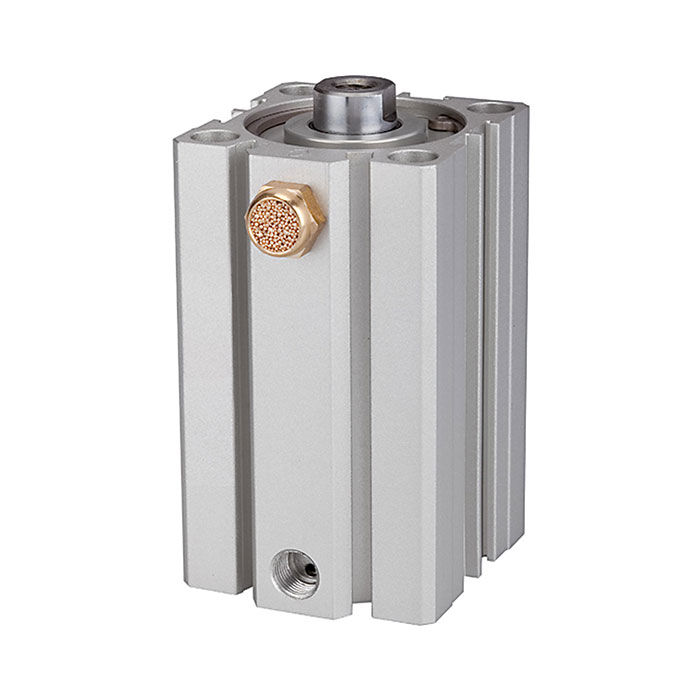

RIEGLER Kurzhubzylinder »ASQ« einfachwirkend, Kolben-Ø 63, Hub 20, G 1/4
Typennummer: 12.EM.63020
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder »ASQ« einfachwirkend für Automatisierungstechnik, max. 10 bar, G 1/4 – Typ 12.EM.63020
Das RIEGLER Kurzhubzylinder »ASQ« einfachwirkend, Kolben-Ø 63, Hub 20, G 1/4 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Mit Kolben-Ø 63 mm, Hub 20 mm, Kolbenstange Stahl, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR |
| Serie | Serie ASQ |
| Arbeitsdruck min. | 2 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium |
| Kolben-Ø | 63 mm |
| Bauform | 6 |

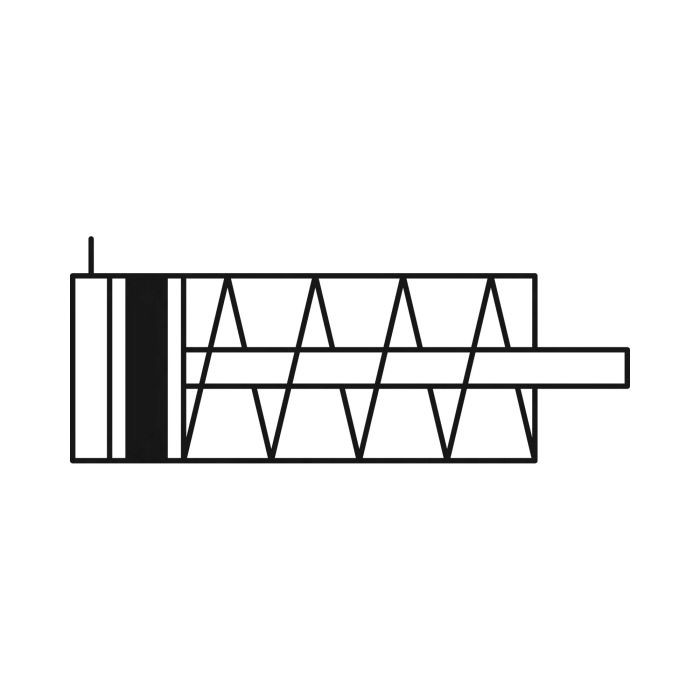

| Funktion | einfachwirkend |
| Hub | 20 mm |
| Kolbenstangen-Ø | 20 mm |
| Kolbenstangen IG | M10x1,5 |
| Anschluss | G 1/4 |
| Kolbenstange | Stahl, hartverchromt |
| Kolben | Aluminium |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Ausgangsposition | drucklos eingefahren |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[115528] RIEGLER Sensor »CS1« Kurzhubzylinder »ACQ«/»ASQ«, REED-Sensor 2-Draht](/web/image/product.template/200287/image_128/%5B115528%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzylinder%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20REED-Sensor%202-Draht?unique=1794f8c)
|
Typennummer: 235.101 |
9,20 € | |
![[115529] RIEGLER Sensor »CS1« Kurzhubzyl.»ACQ«/»ASQ« HALL-Sensor 3-Draht, NO NPN](/web/image/product.template/200288/image_128/%5B115529%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzyl.%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%20HALL-Sensor%203-Draht%2C%20NO%20NPN?unique=9753c5a)
|
Typennummer: 235.102 |
21,13 € | |
![[115530] RIEGLER Sensor »CS1« Kurzhubzyl. »ACQ«/»ASQ«, HALL-Sensor 3-Draht, 3m](/web/image/product.template/200289/image_128/%5B115530%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzyl.%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20HALL-Sensor%203-Draht%2C%203m?unique=505339e)
|
Typennummer: 235.103 |
18,77 € | |
![[115531] RIEGLER Sensor »CS1« Kurzhubzyl.»ACQ«/»ASQ« HALL-Sensor 3-Draht, NO PNP](/web/image/product.template/200290/image_128/%5B115531%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzyl.%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%20HALL-Sensor%203-Draht%2C%20NO%20PNP?unique=f9a3600)
|
Typennummer: 235.104 |
21,13 € | |
![[115532] RIEGLER Sensor »CS1« Kurzhubzylinder »ACQ«/»ASQ«, HALL-Sensor 3-Draht](/web/image/product.template/200291/image_128/%5B115532%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzylinder%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20HALL-Sensor%203-Draht?unique=94a4ed9)
|
Typennummer: 235.105 |
18,77 € | |
![[115873] RIEGLER Fußbefestigung »LB« für Kurzhubzylinder »ACQ«/»ASQ«, Kolben-Ø 63](/web/image/product.template/200606/image_128/%5B115873%5D%20RIEGLER%20Fu%C3%9Fbefestigung%20%C2%BBLB%C2%AB%20f%C3%BCr%20Kurzhubzylinder%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20Kolben-%C3%98%2063?unique=065e126)
|
Typennummer: 437.507 |
6,60 € | |
![[115883] RIEGLER Flanschbefestigung »FA« für Kurzhubzyl. »ACQ«/»ASQ«, Kolben-Ø 63](/web/image/product.template/200616/image_128/%5B115883%5D%20RIEGLER%20Flanschbefestigung%20%C2%BBFA%C2%AB%20f%C3%BCr%20Kurzhubzyl.%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20Kolben-%C3%98%2063?unique=892753c)
|
Typennummer: 437.517 |
9,53 € | |

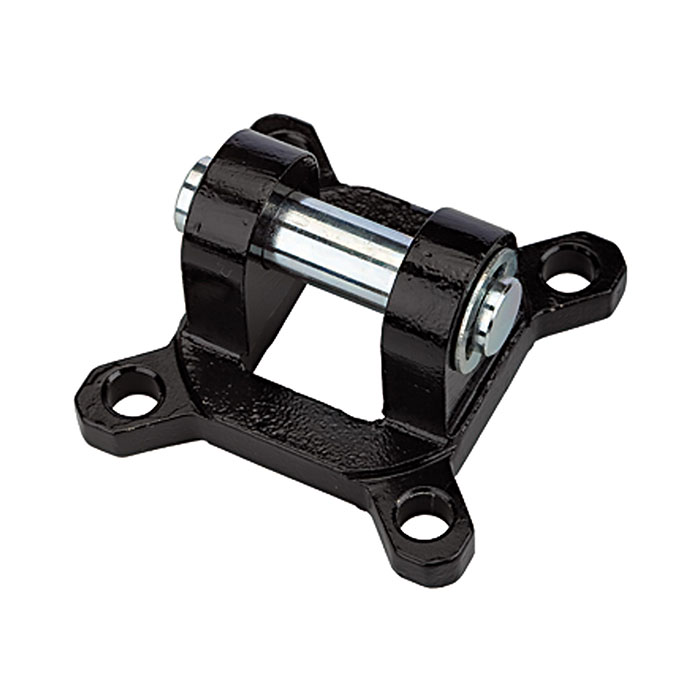

![[115893] RIEGLER Schwenkgabelbefestigung »CB« Kurzhubzyl. »ACQ«/»ASQ«, Kolben-Ø 63](/web/image/product.template/200626/image_128/%5B115893%5D%20RIEGLER%20Schwenkgabelbefestigung%20%C2%BBCB%C2%AB%20Kurzhubzyl.%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20Kolben-%C3%98%2063?unique=8dbbe6a)
|
