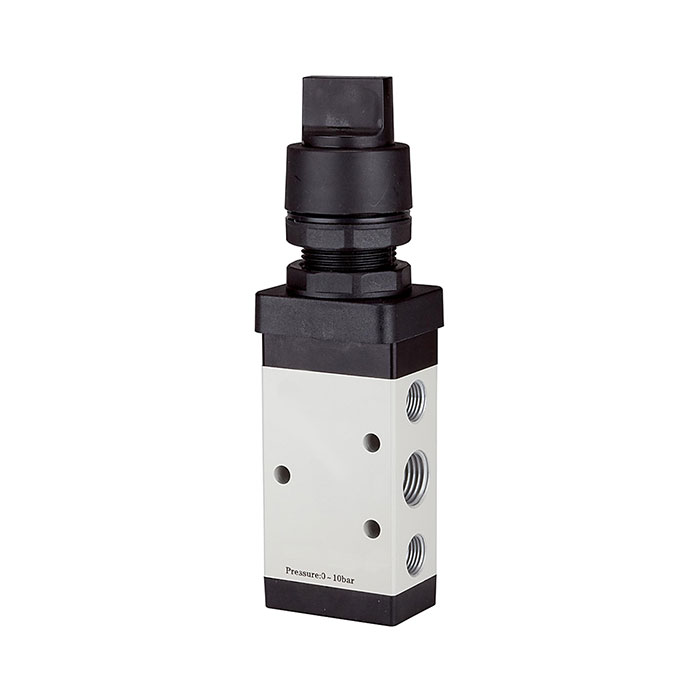

RIEGLER 5/2-Wegeventil, manuell »M5«, Drehhebel k., monost., G 1/4, schw
Typennummer: 515.6103
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/4 – Typ 515.6103
Das RIEGLER 5/2-Wegeventil, manuell »M5«, Drehhebel k., monost., G 1/4, schw steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 0 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 550 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Betriebsdruck min. | 0 bar |
| Betriebsdruck max. | 10 bar |
| Ventilkörper | Aluminiumlegierung |
| Durchfluss | 550 l/min |
| Funktion | 5/2 |
| Betätigung | monostabil |

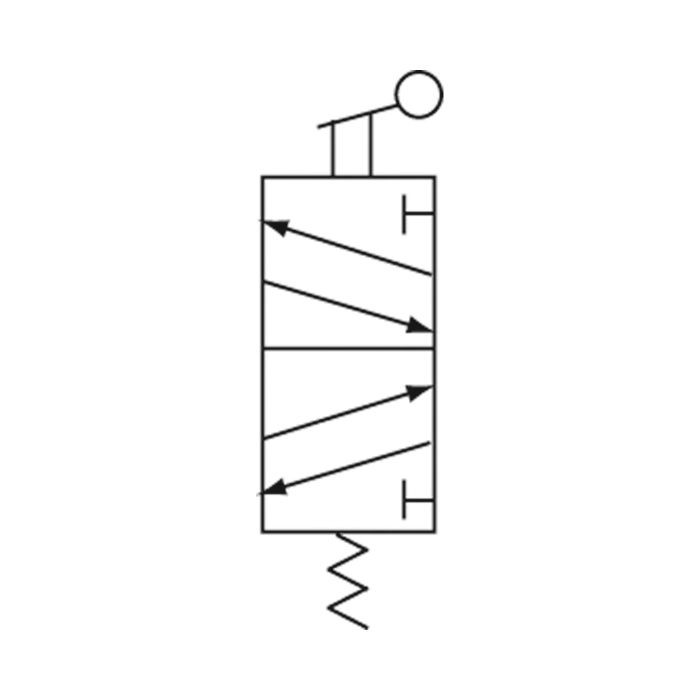

| Symbol | 3 |
| Anschluss Entlüftung | G 1/8 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/4 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Hebel/Schalterfarbe | schwarz |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

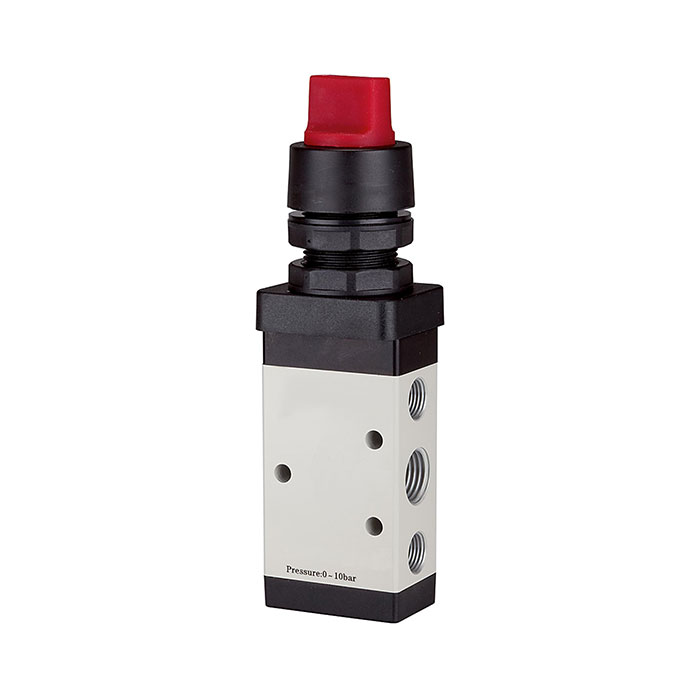

![[116028] RIEGLER 5/2-Wegeventil, manuell »M5«, Drehhebel k., monostabil, G1/4, rot](/web/image/product.template/200761/image_128/%5B116028%5D%20RIEGLER%205-2-Wegeventil%2C%20manuell%20%C2%BBM5%C2%AB%2C%20Drehhebel%20k.%2C%20monostabil%2C%20G1-4%2C%20rot?unique=acc6d48)
|
Typennummer: 515.6104 |
52,28 € | |
![[116025] RIEGLER 5/2-Wegeventil, manuell »M5«, Drehhebel k., monostabil, G1/8, rot](/web/image/product.template/200758/image_128/%5B116025%5D%20RIEGLER%205-2-Wegeventil%2C%20manuell%20%C2%BBM5%C2%AB%2C%20Drehhebel%20k.%2C%20monostabil%2C%20G1-8%2C%20rot?unique=1ca383c)
|
Typennummer: 515.6101 |
38,83 € | |

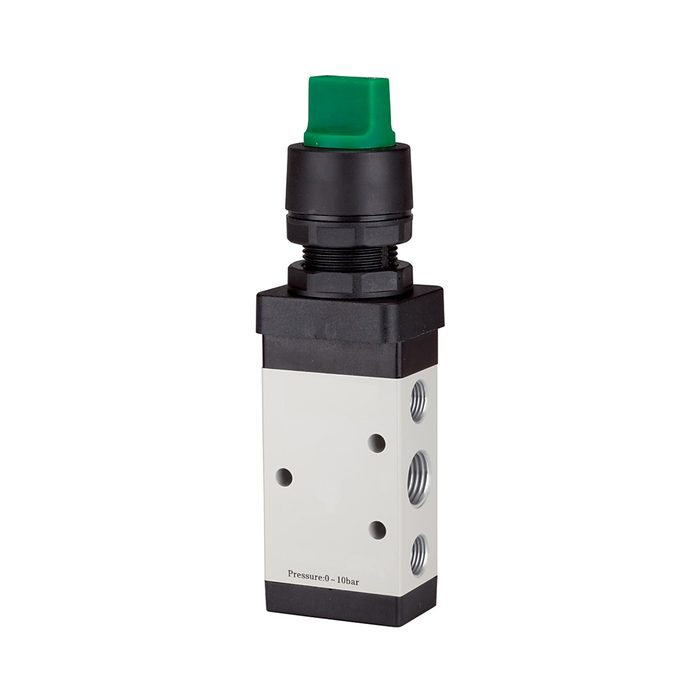

![[116029] RIEGLER 5/2-Wegeventil, manuell »M5«, Drehhebel k., monost., G 1/4, grün](/web/image/product.template/200762/image_128/%5B116029%5D%20RIEGLER%205-2-Wegeventil%2C%20manuell%20%C2%BBM5%C2%AB%2C%20Drehhebel%20k.%2C%20monost.%2C%20G%201-4%2C%20gr%C3%BCn?unique=67a6197)
|
