RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/8, 500l/min
Typennummer: 516.3001
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
116047EAN :
4047322309486Kategorie :
Pneumatisch betätigte VentileGewicht :
0,08 KgRIEGLER 3/2-Wegeventil für Pneumatiksteuerung, max. 8 bar, G 1/8 – Typ 516.3001
Das RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/8, 500l/min steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 1.5 bar bis 8 bar. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 500 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Steuerluftanschluss | G 1/8 |
| Ventilkörper | Aluminiumlegierung |
| Durchfluss | 500 l/min |
| Funktion | 3/2 |
| Betätigung | bistabil |
| Symbol | 26 |
| BG | 100 |
| Anschluss Entlüftung | G 1/8 |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | G 1/8 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| Anteil SVHC SCIP | kein SVHC Stoff |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[116050] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/4, 1300l/min](/web/image/product.template/200783/image_128/%5B116050%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-4%2C%201300l-min?unique=3a5fcfc)
|
Typennummer: 516.3004 |
37,09 € | |

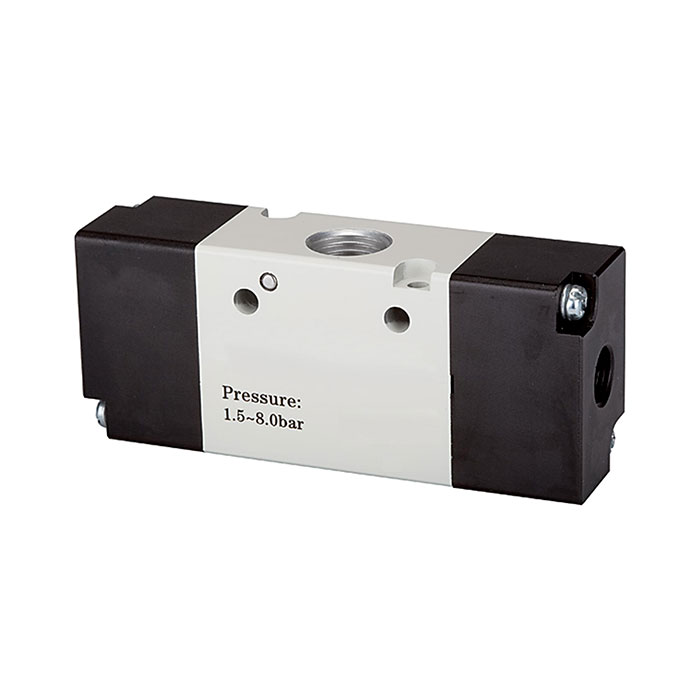

![[116049] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/4, 850l/min](/web/image/product.template/200782/image_128/%5B116049%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-4%2C%20850l-min?unique=4e29a6e)
|
