RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/8, 750l/min
Typennummer: 516.3002
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
116048EAN :
4047322309493Kategorie :
Pneumatisch betätigte VentileGewicht :
0,16 KgRIEGLER 3/2-Wegeventil für Pneumatiksteuerung, max. 8 bar, G 1/8 – Typ 516.3002
Das RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/8, 750l/min steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 1.5 bar bis 8 bar. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 750 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Steuerluftanschluss | G 1/8 |
| Ventilkörper | Aluminiumlegierung |
| Durchfluss | 750 l/min |
| Funktion | 3/2 |
| Betätigung | bistabil |
| Symbol | 26 |
| BG | 200 |
| Anschluss Entlüftung | G 1/8 |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | G 1/8 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| Anteil SVHC SCIP | kein SVHC Stoff |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[116050] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/4, 1300l/min](/web/image/product.template/200783/image_128/%5B116050%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-4%2C%201300l-min?unique=3a5fcfc)
|
Typennummer: 516.3004 |
37,09 € | |
![[116049] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/4, 850l/min](/web/image/product.template/200782/image_128/%5B116049%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-4%2C%20850l-min?unique=4e29a6e)
|
Typennummer: 516.3003 |
30,13 € | |
![[116047] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/8, 500l/min](/web/image/product.template/200780/image_128/%5B116047%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-8%2C%20500l-min?unique=be3339e)
|
Typennummer: 516.3001 |
29,17 € | |

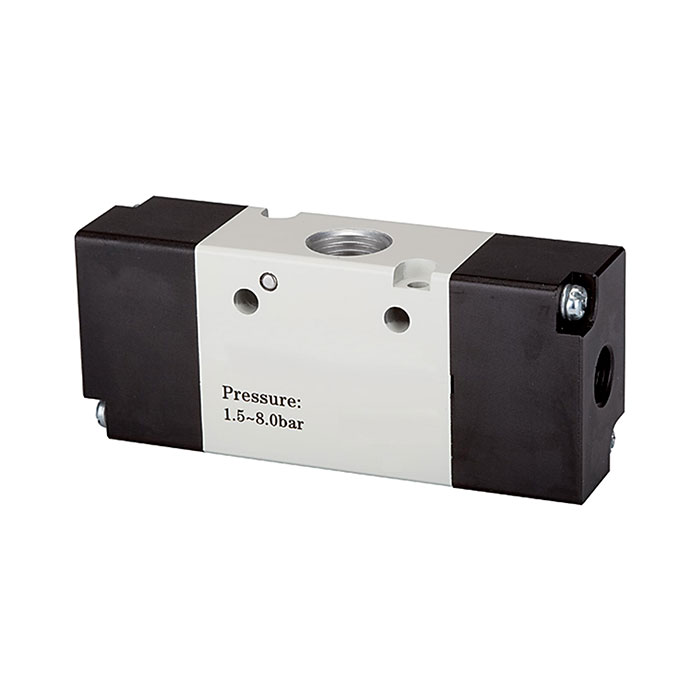

![[116051] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 3/8](/web/image/product.template/200784/image_128/%5B116051%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%203-8?unique=d64bb84)
|
Typennummer: 516.3005 |
37,09 € | |
![[116046] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, M5](/web/image/product.template/200779/image_128/%5B116046%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20M5?unique=d27aa25)
|
Typennummer: 516.3000 |
29,17 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

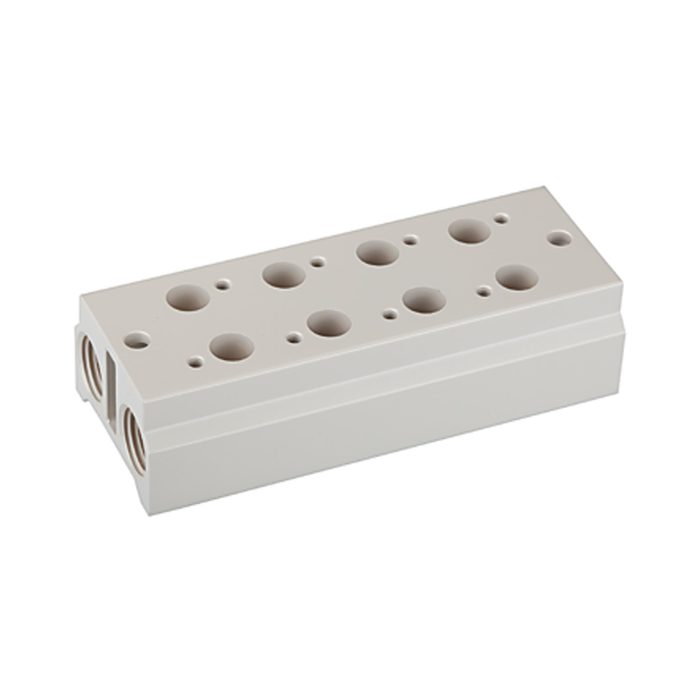

![[116219] RIEGLER Mehrfach-Grundplatte, 3/2-Wegeventile, 2 Positionen, G 1/8, G 1/4](/web/image/product.template/200952/image_128/%5B116219%5D%20RIEGLER%20Mehrfach-Grundplatte%2C%203-2-Wegeventile%2C%202%20Positionen%2C%20G%201-8%2C%20G%201-4?unique=9d6bd6f)
|
Typennummer: 5510.02-14 |
10,41 € | |
![[116222] RIEGLER Mehrfach-Grundplatte, 3/2-Wegeventile, 3 Positionen, G 1/8, G 1/4](/web/image/product.template/200955/image_128/%5B116222%5D%20RIEGLER%20Mehrfach-Grundplatte%2C%203-2-Wegeventile%2C%203%20Positionen%2C%20G%201-8%2C%20G%201-4?unique=66b2463)
|
Typennummer: 5510.03-14 |
15,61 € | |
![[116225] RIEGLER Mehrfach-Grundplatte, 3/2-Wegeventile, 4 Positionen, G 1/8, G 1/4](/web/image/product.template/200958/image_128/%5B116225%5D%20RIEGLER%20Mehrfach-Grundplatte%2C%203-2-Wegeventile%2C%204%20Positionen%2C%20G%201-8%2C%20G%201-4?unique=a41dc04)
|
Typennummer: 5510.04-14 |
20,81 € | |
![[116228] RIEGLER Mehrfach-Grundplatte, 3/2-Wegeventile, 5 Positionen, G 1/8, G 1/4](/web/image/product.template/200961/image_128/%5B116228%5D%20RIEGLER%20Mehrfach-Grundplatte%2C%203-2-Wegeventile%2C%205%20Positionen%2C%20G%201-8%2C%20G%201-4?unique=de43edd)
|
Typennummer: 5510.05-14 |
26,03 € | |

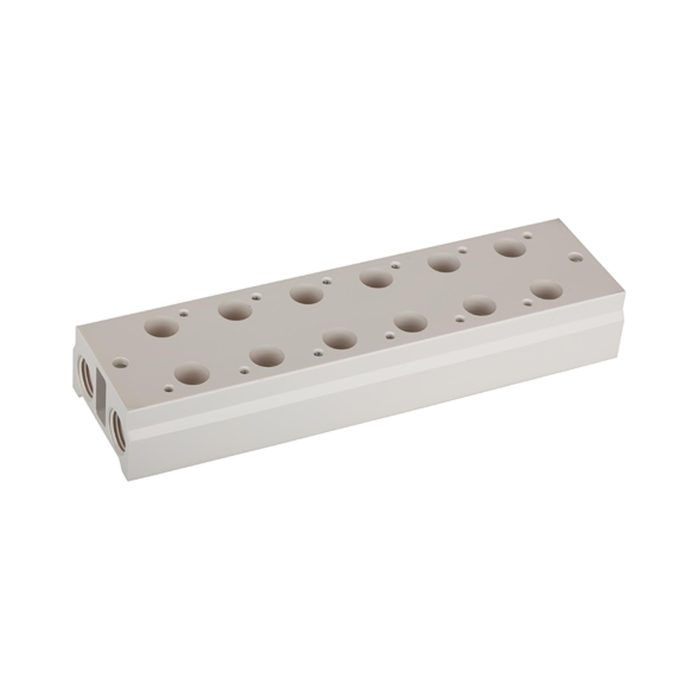

![[116231] RIEGLER Mehrfach-Grundplatte, 3/2-Wegeventile, 6 Positionen, G 1/8, G 1/4](/web/image/product.template/200964/image_128/%5B116231%5D%20RIEGLER%20Mehrfach-Grundplatte%2C%203-2-Wegeventile%2C%206%20Positionen%2C%20G%201-8%2C%20G%201-4?unique=0402e9b)
|
Typennummer: 5510.06-14 |
31,23 € | |
![[116234] RIEGLER Mehrfach-Grundplatte, 3/2-Wegeventile, 7 Positionen, G 1/8, G 1/4](/web/image/product.template/200967/image_128/%5B116234%5D%20RIEGLER%20Mehrfach-Grundplatte%2C%203-2-Wegeventile%2C%207%20Positionen%2C%20G%201-8%2C%20G%201-4?unique=867f982)
|
Typennummer: 5510.07-14 |
36,43 € | |
![[116237] RIEGLER Mehrfach-Grundplatte, 3/2-Wegeventile, 8 Positionen, G 1/8, G 1/4](/web/image/product.template/200970/image_128/%5B116237%5D%20RIEGLER%20Mehrfach-Grundplatte%2C%203-2-Wegeventile%2C%208%20Positionen%2C%20G%201-8%2C%20G%201-4?unique=966188b)
|
Typennummer: 5510.08-14 |
41,61 € | |
