RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/4, 850l/min
Typennummer: 516.3003
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
116049EAN :
4047322309509Kategorie :
Pneumatisch betätigte VentileGewicht :
0,14 KgRIEGLER 3/2-Wegeventil für Pneumatiksteuerung, max. 8 bar, G 1/4 – Typ 516.3003
Das RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/4, 850l/min steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 1.5 bar bis 8 bar. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 850 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Steuerluftanschluss | G 1/8 |
| Ventilkörper | Aluminiumlegierung |
| Durchfluss | 850 l/min |
| Funktion | 3/2 |
| Betätigung | bistabil |
| Symbol | 26 |
| BG | 200 |
| Anschluss Entlüftung | G 1/4 |
| Anschluss | G 1/4 |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[116050] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/4, 1300l/min](/web/image/product.template/200783/image_128/%5B116050%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-4%2C%201300l-min?unique=6c66bc3)
|
Typennummer: 516.3004 |
37,09 € | |
![[116047] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/8, 500l/min](/web/image/product.template/200780/image_128/%5B116047%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-8%2C%20500l-min?unique=d306a90)
|
Typennummer: 516.3001 |
29,17 € | |
![[116048] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 1/8, 750l/min](/web/image/product.template/200781/image_128/%5B116048%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%201-8%2C%20750l-min?unique=611065b)
|
Typennummer: 516.3002 |
30,13 € | |

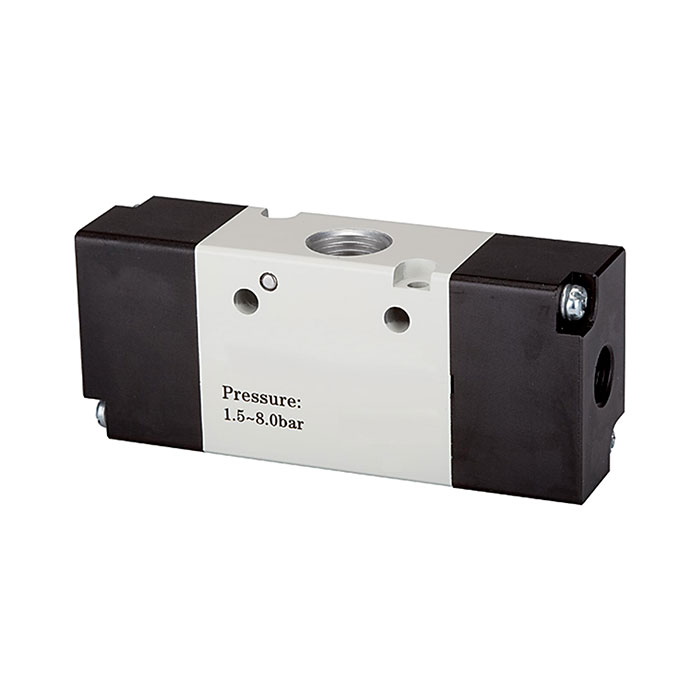

![[116051] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, bistabil, G 3/8](/web/image/product.template/200784/image_128/%5B116051%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20bistabil%2C%20G%203-8?unique=e780756)
|
