RIEGLER Kolbenstangenl. Zyl. ZRL1F, Ø50, Hub 830, eins.Luftzuf.,Langsaml.
Typennummer: ZRL1F.500830.LE.LL
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kolbenstangenloser Zylinder ZRL1F (Pneumatikzylinder) für die Automatisierungstechnik, für die Automatisierungstechnik – Typ ZRL1F.500830.LE.LL
Der RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø50, Hub 830, eins.Luftzuf.,Langsaml. ermöglicht lange Hübe auf kompaktem Bauraum und präzise lineare Bewegungen. Die Dichtungen bestehen aus ölbeständiger Kunststoff (NBR). Die zulässige Mediumstemperatur liegt zwischen -10 °C und 80 °C. Anschluss G 1/4 – passend für gängige Industriestandards. Geeignet für gefilterte Druckluft (max. 50 µm). Betrieben wird der Zylinder mit gefilterter Druckluft (50 µm), geölt oder ungeölt – bei geölter Luft ist auf kontinuierliche Ölung zu achten. Alle Varianten samt Typenbezeichnung zeigt der Typenschlüssel im Datenblatt; Sonderausführungen sind auf Anfrage möglich. Jeder Zylinder wird nach Bestelleingang individuell gefertigt und je nach Stückzahl in der Regel binnen 5 Werktagen versendet. Fracht- und Verpackungskosten werden auftragsbezogen berechnet. Die kompakte Bauform spart Einbauraum bei voller Leistung.
Einsatzbereich
Typische Anwendungsgebiete: Linearantrieb, Zylinder kolbenstangelos, Zylinder ohne Kolbenstange in Druckluft- und Pneumatikanlagen.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Medium | Gefilterte Druckluft (max. 50 µm) |
| Arbeitsdruck min. | 0.5 bar |
| Arbeitsdruck max. | 8 bar |
| Einbaulage | beliebig |
| Dichtbänder | Edelstahl |
| Kolben-Ø | 50 mm |
| Funktion | doppeltwirkend |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | G 1/4 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | keinen Eintrag |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| SCIP Meldungsnummer Lieferant | keine SCIP Nr. vorhanden |
| Anteil SVHC SCIP | kein SVHC Stoff |
| SCIP Meldungsnummer RIEGLER | keine SCIP Nr. vorhanden |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Materialkennung | keine |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Dämpfung | mit einstellbarer Dämpfung |
| Kolbenkappen und Gleitteile | abriebfester Kunststoff |
| Stand Material Compliance | 44621 |
| Luftanschluss | einseitig |
| Schrauben | Stahl 10.9 verzinkt |
| Lastkupplung | Starr |
| Dichtmaterial | Ölbeständiger Kunststoff (NBR) |
| Hub | 830 mm |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[130012] RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø 50, Hub 950, LE, LL](/web/image/product.template/273179/image_128/%5B130012%5D%20RIEGLER%20Kolbenstangenloser%20Zylinder%20ZRL1F%2C%20%C3%98%2050%2C%20Hub%20950%2C%20LE%2C%20LL?unique=c7111f6)
|
Typennummer: ZRL1F.500950.LE.LL |
1.130,42 € | |
![[144831] RIEGLER Kolbenstangenl. Zyl. ZRL1F, Ø 50, Hub 2600, eins. Luftzufuhr](/web/image/product.template/279981/image_128/%5B144831%5D%20RIEGLER%20Kolbenstangenl.%20Zyl.%20ZRL1F%2C%20%C3%98%2050%2C%20Hub%202600%2C%20eins.%20Luftzufuhr?unique=c7111f6)
|
Typennummer: ZRL1F.502600.LE |
1.634,91 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[129638] RIEGLER REED-Sensor, 2-Draht, 5m Kabel, 5-130V AC/DC, 6W, NO, LED](/web/image/product.template/273848/image_128/%5B129638%5D%20RIEGLER%20REED-Sensor%2C%202-Draht%2C%205m%20Kabel%2C%205-130V%20AC-DC%2C%206W%2C%20NO%2C%20LED?unique=c7111f6)
|
Typennummer: RS.ZRL1.K5 |
22,06 € | |
![[129639] RIEGLER HALL-Sensor, 3-Draht, M8-Stecker, 10-30V DC, 4W, NO, PNP,LED](/web/image/product.template/273849/image_128/%5B129639%5D%20RIEGLER%20HALL-Sensor%2C%203-Draht%2C%20M8-Stecker%2C%2010-30V%20DC%2C%204W%2C%20NO%2C%20PNP%2CLED?unique=c7111f6)
|
Typennummer: HS.ZRL1.PNP.M8 |
36,19 € | |

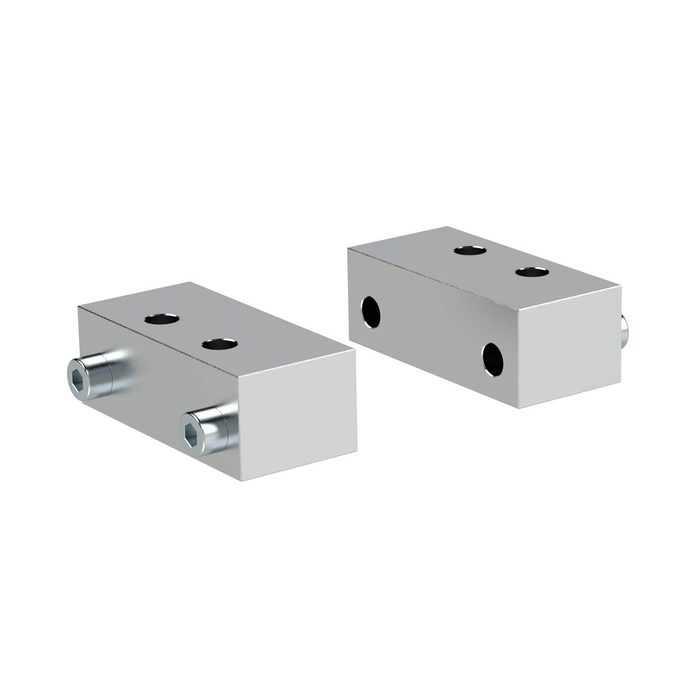

![[129645] RIEGLER Fußbefestigung für kolbenstangenlose Zylinder ZRL1 Ø50](/web/image/product.template/273855/image_128/%5B129645%5D%20RIEGLER%20Fu%C3%9Fbefestigung%20f%C3%BCr%20kolbenstangenlose%20Zylinder%20ZRL1%20%C3%9850?unique=c7111f6)
|
Typennummer: FB.ZRL1.50 |
59,27 € | |

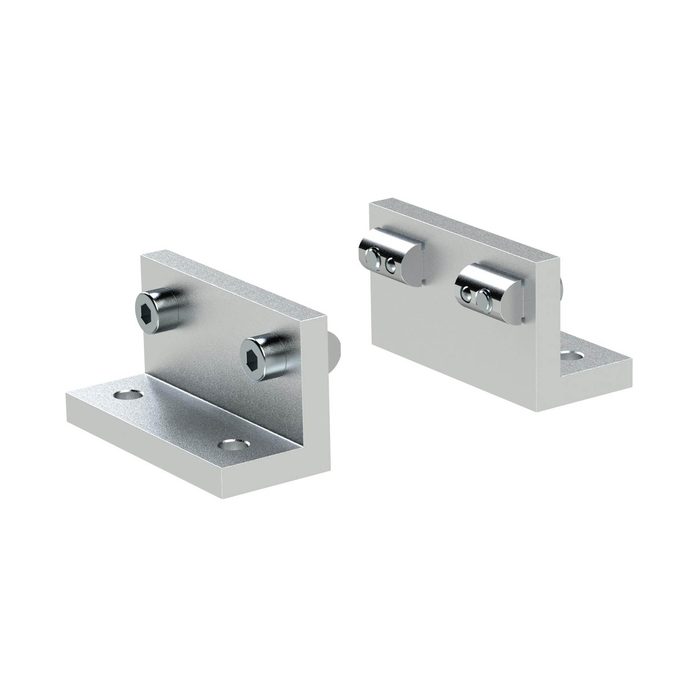

![[129651] RIEGLER Mittelbefestigung für kolbenstangenlose Zylinder ZRL1 Ø50](/web/image/product.template/273003/image_128/%5B129651%5D%20RIEGLER%20Mittelbefestigung%20f%C3%BCr%20kolbenstangenlose%20Zylinder%20ZRL1%20%C3%9850?unique=c7111f6)
|
Typennummer: MB.ZRL1.50 |
45,61 € | |

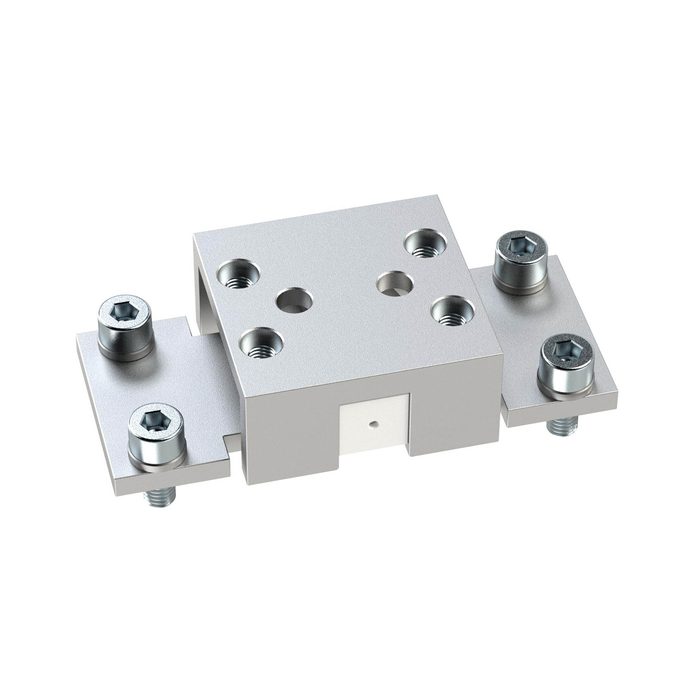

![[129665] RIEGLER Bewegliche Lastkupplung für kolbenstangenl. Zyl. ZRL1F, Ø50](/web/image/product.template/273017/image_128/%5B129665%5D%20RIEGLER%20Bewegliche%20Lastkupplung%20f%C3%BCr%20kolbenstangenl.%20Zyl.%20ZRL1F%2C%20%C3%9850?unique=c7111f6)
|
