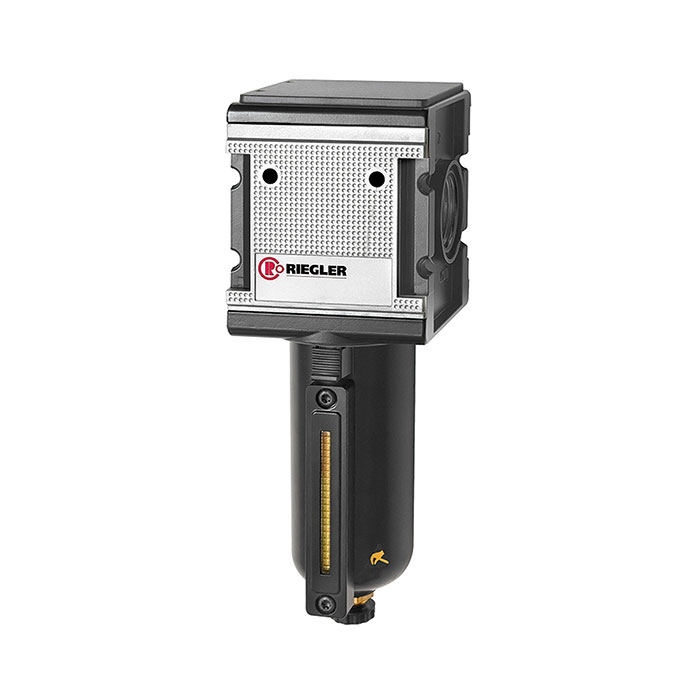

RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 4, G 1, HA
Typennummer: F 45 M-SR
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Filter »multifix« aus Alu-Druckguss, für Druckluftaufbereitung, G 1 – Typ F 45 M-SR
Das RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 4, G 1, HA entfernt Partikel, Öl und Kondensat aus der Druckluft und schützt empfindliche Pneumatik-Komponenten. Das Gehäuse besteht aus Alu-Druckguss. Der maximale Eingangsdruck beträgt 20 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1 – passend für gängige Industriestandards. Der Durchflusswert beträgt 8000 l/min (bei P1= 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm, Behälter aus Metallbehälter mit Sichtrohr. Verlängert die Lebensdauer nachgeschalteter Komponenten deutlich.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung vor Ventilen, Zylindern und Werkzeugen.
| Eingangsdruck max. | 20 bar |
| Gehäuse | Alu-Druckguss |
| Durchflusswertmessung | bei P1= 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Behälter | Metallbehälter mit Sichtrohr |
| Filterfeinheit | 5 µm |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Gewinde | G 1 |
| Durchfluss | 8000 l/min |
| Kondensatablass | halbautomatisch |
| DN | 25 |
| BG | 4 |
| A (mm) | 85 |
| B (mm) | 242 |
| C (mm) | 53 |
| D (mm) | 189 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
