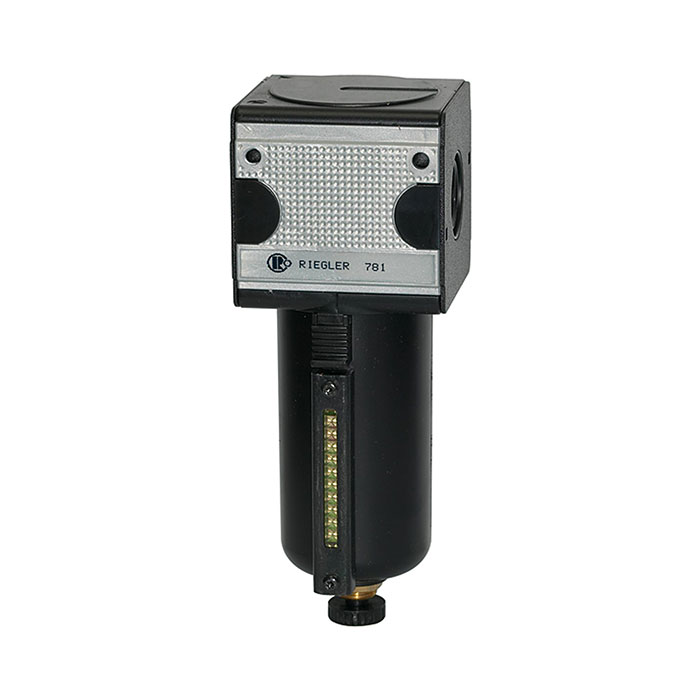

RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 3, G 3/4, HA
Typennummer: F 34 M-SR
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Filter »multifix« aus Zink-Druckguss, für Druckluftaufbereitung, G 3/4 – Typ F 34 M-SR
Das RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 3, G 3/4, HA entfernt Partikel, Öl und Kondensat aus der Druckluft und schützt empfindliche Pneumatik-Komponenten. Das Gehäuse besteht aus Zink-Druckguss. Der maximale Eingangsdruck beträgt 20 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 5850 l/min (bei P1= 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm, Behälter aus Metallbehälter mit Sichtrohr. Verlängert die Lebensdauer nachgeschalteter Komponenten deutlich.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung vor Ventilen, Zylindern und Werkzeugen.
| Eingangsdruck max. | 20 bar |
| Gehäuse | Zink-Druckguss |
| Durchflusswertmessung | bei P1= 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Behälter | Metallbehälter mit Sichtrohr |
| Filterfeinheit | 5 µm |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Gewinde | G 3/4 |
| Durchfluss | 5850 l/min |
| Kondensatablass | halbautomatisch |
| DN | 20 |
| BG | 3 |
| A (mm) | 68.8 |
| B (mm) | 183.7 |
| C (mm) | 34.5 |
| D (mm) | 149.2 |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

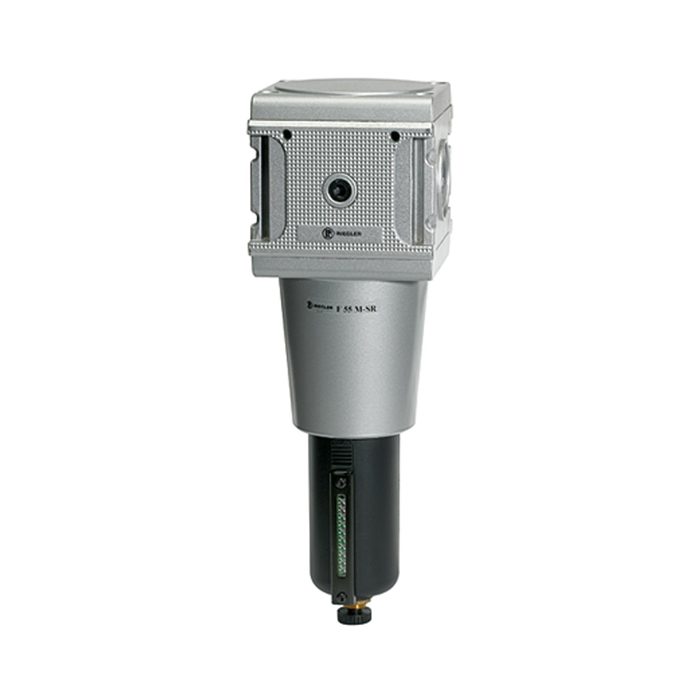

![[100526] RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 40 µm, BG 5, G 1, HA](/web/image/product.template/139961/image_128/%5B100526%5D%20RIEGLER%20Filter%20%C2%BBmultifix%C2%AB%2C%20Metallbeh.%20u.%20Sichtrohr%2C%2040%20%C2%B5m%2C%20BG%205%2C%20G%201%2C%20HA?unique=fd163c2)
|
Typennummer: F 55 M-SR |
153,14 € | |
![[100522] RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 1, G 1/4, HA](/web/image/product.template/139957/image_128/%5B100522%5D%20RIEGLER%20Filter%20%C2%BBmultifix%C2%AB%2C%20Metallbeh.%20u.%20Sichtrohr%2C%205%20%C2%B5m%2C%20BG%201%2C%20G%201-4%2C%20HA?unique=7440c82)
|
Typennummer: F 11 M-SR |
44,17 € | |
![[100523] RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 1, G 3/8, HA](/web/image/product.template/139958/image_128/%5B100523%5D%20RIEGLER%20Filter%20%C2%BBmultifix%C2%AB%2C%20Metallbeh.%20u.%20Sichtrohr%2C%205%20%C2%B5m%2C%20BG%201%2C%20G%203-8%2C%20HA?unique=ebaf881)
|
Typennummer: F 12 M-SR |
44,17 € | |
![[100524] RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 3, G 1/2, HA](/web/image/product.template/139959/image_128/%5B100524%5D%20RIEGLER%20Filter%20%C2%BBmultifix%C2%AB%2C%20Metallbeh.%20u.%20Sichtrohr%2C%205%20%C2%B5m%2C%20BG%203%2C%20G%201-2%2C%20HA?unique=8806643)
|
Typennummer: F 33 M-SR |
59,27 € | |
![[133114] RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 4, G 1, HA](/web/image/product.template/202764/image_128/%5B133114%5D%20RIEGLER%20Filter%20%C2%BBmultifix%C2%AB%2C%20Metallbeh.%20u.%20Sichtrohr%2C%205%20%C2%B5m%2C%20BG%204%2C%20G%201%2C%20HA?unique=917d92e)
|
Typennummer: F 45 M-SR |
146,93 € | |

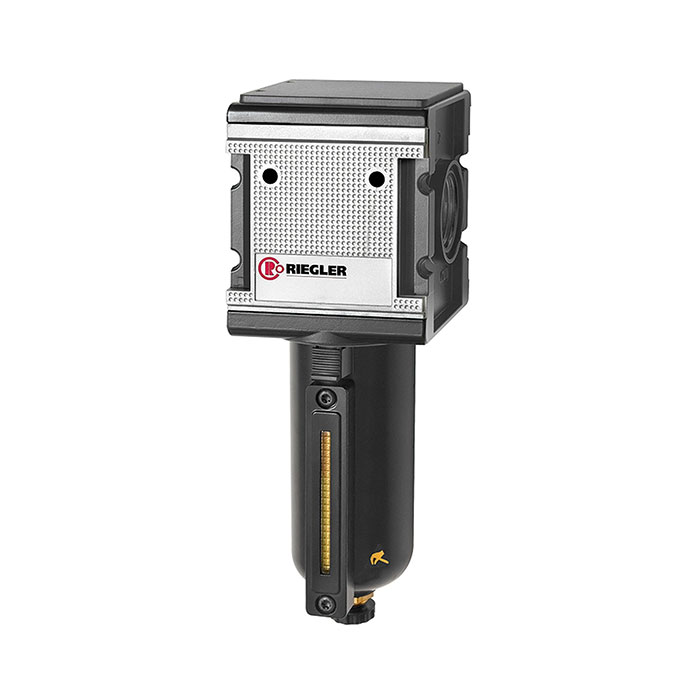

![[133113] RIEGLER Filter »multifix«, Metallbeh. u. Sichtrohr, 5 µm, BG 4, G 3/4, HA](/web/image/product.template/202763/image_128/%5B133113%5D%20RIEGLER%20Filter%20%C2%BBmultifix%C2%AB%2C%20Metallbeh.%20u.%20Sichtrohr%2C%205%20%C2%B5m%2C%20BG%204%2C%20G%203-4%2C%20HA?unique=3e1940e)
|
Typennummer: F 44 M-SR |
146,93 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100362] RIEGLER Automatisches Ablassventil für »multifix«, »FUTURA«, »Standard«](/web/image/product.template/139796/image_128/%5B100362%5D%20RIEGLER%20Automatisches%20Ablassventil%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20%C2%BBFUTURA%C2%AB%2C%20%C2%BBStandard%C2%AB?unique=16b9c4b)
|
Typennummer: 655.6.900 |
36,35 € | |
![[100441] RIEGLER Haltewinkel m. zwei Schrauben, für »multifix«, BG 3, G 1/2, G 3/4](/web/image/product.template/139875/image_128/%5B100441%5D%20RIEGLER%20Haltewinkel%20m.%20zwei%20Schrauben%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%2C%20G%203-4?unique=47ab865)
|
Typennummer: ZW 33 |
5,00 € | |
![[100442] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 3](/web/image/product.template/139876/image_128/%5B100442%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%203?unique=19ca732)
|
Typennummer: KP 33 |
2,01 € | |
![[100503] RIEGLER Metallbehälter mit Sichtrohr, inkl. O-Ring, mit autom. Ablass BG3](/web/image/product.template/139938/image_128/%5B100503%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20inkl.%20O-Ring%2C%20mit%20autom.%20Ablass%20BG3?unique=655c871)
|
Typennummer: MS 33 FS-A |
74,97 € | |
![[100504] RIEGLER Polycarbonatbehälter, inkl. O-Ring, halbautom. Ablassventil, BG 3](/web/image/product.template/139939/image_128/%5B100504%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20halbautom.%20Ablassventil%2C%20BG%203?unique=24ed19a)
|
Typennummer: KS 33 F-HA |
14,14 € | |
![[100505] RIEGLER Polycarbonatbehälter, inkl. O-Ring, vollautom. Ablassventil, BG 3](/web/image/product.template/139940/image_128/%5B100505%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20inkl.%20O-Ring%2C%20vollautom.%20Ablassventil%2C%20BG%203?unique=791c028)
|
Typennummer: KS 33 F-A |
45,98 € | |
![[100506] RIEGLER Schutzkorb, für »multifix«, BG 3, G 1/2 und G 3/4 und BG 5, G 1](/web/image/product.template/139941/image_128/%5B100506%5D%20RIEGLER%20Schutzkorb%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%20und%20G%203-4%20und%20BG%205%2C%20G%201?unique=5f6b3f8)
|
Typennummer: SK 33 |
10,91 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100507] RIEGLER Filterelement 5 µm, Cellpor, für »multifix« und »Standard«](/web/image/product.template/139942/image_128/%5B100507%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%20und%20%C2%BBStandard%C2%AB?unique=c07d854)
|
Typennummer: 633.6.905 |
13,89 € | |
![[100502] RIEGLER Metallbehälter mit Sichtrohr, inkl. O-Ring, für »multifix« BG 3+5](/web/image/product.template/139937/image_128/%5B100502%5D%20RIEGLER%20Metallbeh%C3%A4lter%20mit%20Sichtrohr%2C%20inkl.%20O-Ring%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%20BG%203%2B5?unique=5e9d4bc)
|
Typennummer: MS 33 FS |
34,69 € | |
