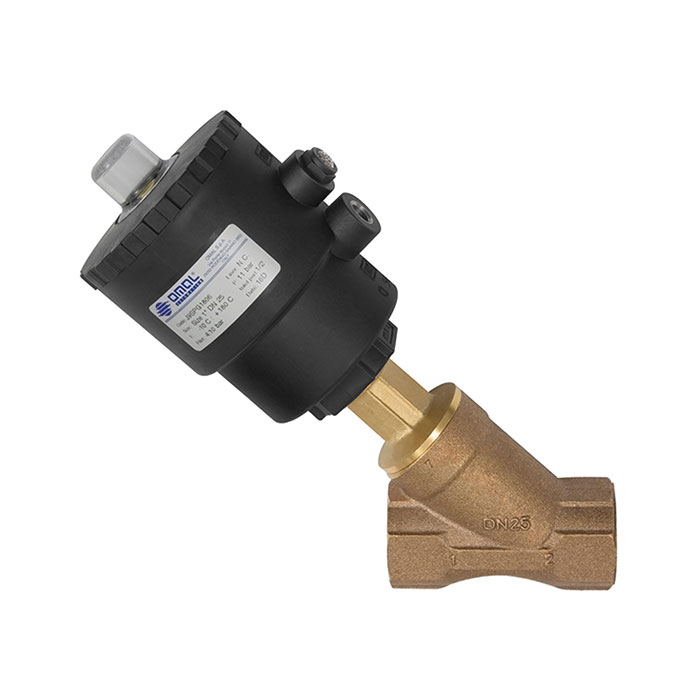

RIEGLER Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 1, max. 16 bar
Typennummer: 3362.05
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Schrägsitzventil, Kolbenantrieb o. NAMUR-Schnittstelle, Bronze, Mediumstemp. -10°C bis 180°C, G 1, Betriebsdruckdiff. max 16 bar
| Gehäuse | Bronze |
| Dichtmaterial | PTFE |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 180 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 70 °C |
| Steuerdruck min. | 4 bar |
| Steuerdruck max. | 8 bar |
| Steuerluftanschluss | G 1/8 |
| Spindel | Edelstahl |
| Differenzdruck min. | 0 bar |
| max. Differenzdruck (bar) | 16 |
| zulässiger statischer Druck max. | 16 bar |
| Temperatur Steuermedium max. | 60 °C |
| Steuerkopf | Polyamid (glasfaserverstärkt) |
| Verbindungsstücke | Edelstahl |
| Gewinde | G 1 |
| Betriebsdruck-Differenz max. | 16 bar |
| Funktion | NC |

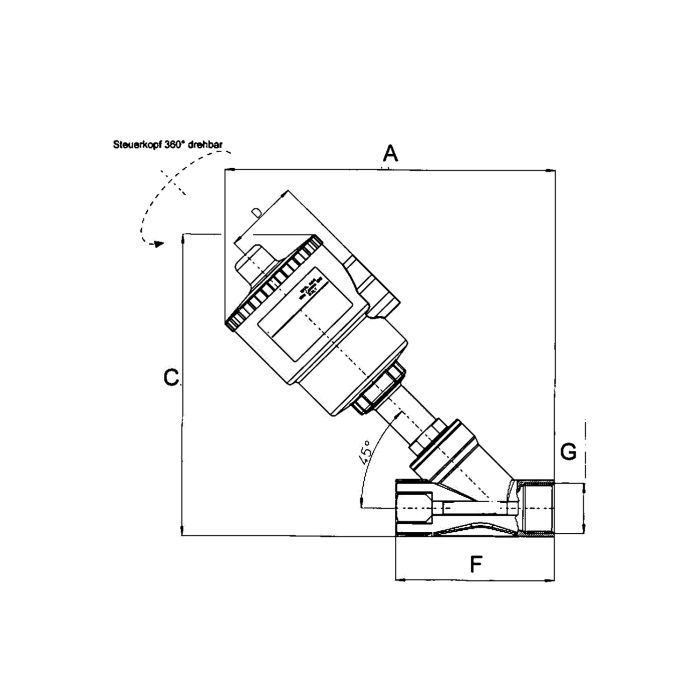

| A (mm) | 246 |
| C (mm) | 236 |
| F (mm) | 90 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Kolben | Messing vernickelt |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | FLEX |
| REACH SVHC2 Stoff Name | Octamethylcyclotetrasiloxane (D4) |
| REACH SVHC3 Stoff Name | Decamethylcyclopentasiloxane (D5) |
| REACH SVHC4 Stoff Name | Dodecamethylcyclohexasiloxane (D6) |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[133203] RIEGLER Schrägsitzventil o. NAMUR-Schnittst., Bronze, G 1 1/2, max 11 bar](/web/image/product.template/202853/image_128/%5B133203%5D%20RIEGLER%20Schr%C3%A4gsitzventil%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%201%201-2%2C%20max%2011%20bar?unique=2fddac4)
|
Typennummer: 3362.08 |
300,07 € | |
![[133204] RIEGLER Schrägsitzventil o. NAMUR-Schnittst., Bronze, G 1 1/2, max 16 bar](/web/image/product.template/202854/image_128/%5B133204%5D%20RIEGLER%20Schr%C3%A4gsitzventil%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%201%201-2%2C%20max%2016%20bar?unique=273e0a9)
|
Typennummer: 3362.09 |
353,51 € | |
![[133202] RIEGLER Schrägsitzventil o. NAMUR-Schnittst., Bronze, G 1 1/4, max 14 bar](/web/image/product.template/202852/image_128/%5B133202%5D%20RIEGLER%20Schr%C3%A4gsitzventil%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%201%201-4%2C%20max%2014%20bar?unique=702afb1)
|
Typennummer: 3362.06 |
264,67 € | |
![[133197] RIEGLER Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 1/2, max. 16 bar](/web/image/product.template/202847/image_128/%5B133197%5D%20RIEGLER%20Schr%C3%A4gsitzventil%2C%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%201-2%2C%20max.%2016%20bar?unique=aaea19f)
|
Typennummer: 3362.01 |
128,13 € | |
![[133200] RIEGLER Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 1, max. 11 bar](/web/image/product.template/202850/image_128/%5B133200%5D%20RIEGLER%20Schr%C3%A4gsitzventil%2C%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%201%2C%20max.%2011%20bar?unique=e4b4e2e)
|
Typennummer: 3362.04 |
162,93 € | |
![[133205] RIEGLER Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 2, max. 10 bar](/web/image/product.template/202855/image_128/%5B133205%5D%20RIEGLER%20Schr%C3%A4gsitzventil%2C%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%202%2C%20max.%2010%20bar?unique=b17c3a5)
|
Typennummer: 3362.10 |
405,09 € | |
![[133198] RIEGLER Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 3/4, max. 10 bar](/web/image/product.template/202848/image_128/%5B133198%5D%20RIEGLER%20Schr%C3%A4gsitzventil%2C%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%203-4%2C%20max.%2010%20bar?unique=a6767f0)
|
Typennummer: 3362.02 |
135,28 € | |
![[133199] RIEGLER Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 3/4, max. 16 bar](/web/image/product.template/202849/image_128/%5B133199%5D%20RIEGLER%20Schr%C3%A4gsitzventil%2C%20o.%20NAMUR-Schnittst.%2C%20Bronze%2C%20G%203-4%2C%20max.%2016%20bar?unique=c9f5f68)
|
Typennummer: 3362.03 |
150,86 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

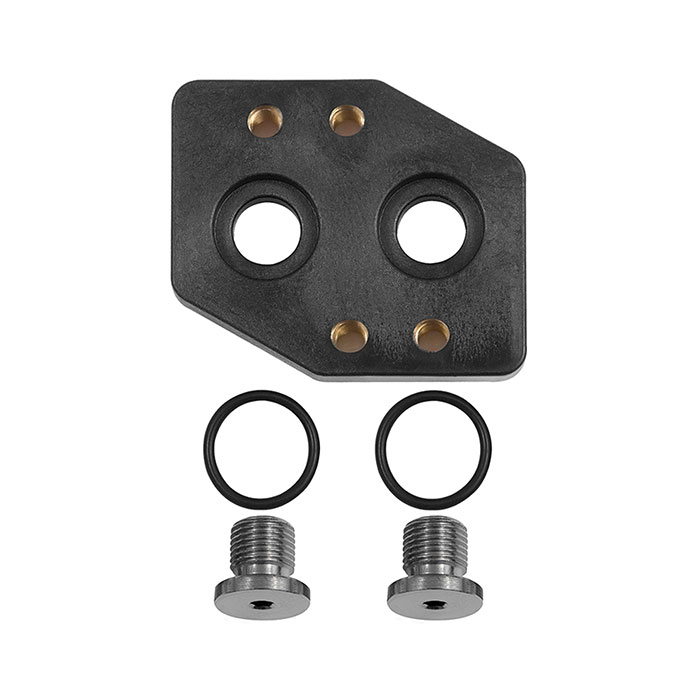

![[131434] RIEGLER NAMUR-Adapterplatte für Schrägsitzventile G 1/2 - G 2](/web/image/product.template/202663/image_128/%5B131434%5D%20RIEGLER%20NAMUR-Adapterplatte%20f%C3%BCr%20Schr%C3%A4gsitzventile%20G%201-2%20-%20G%202?unique=a416bbc)
|
