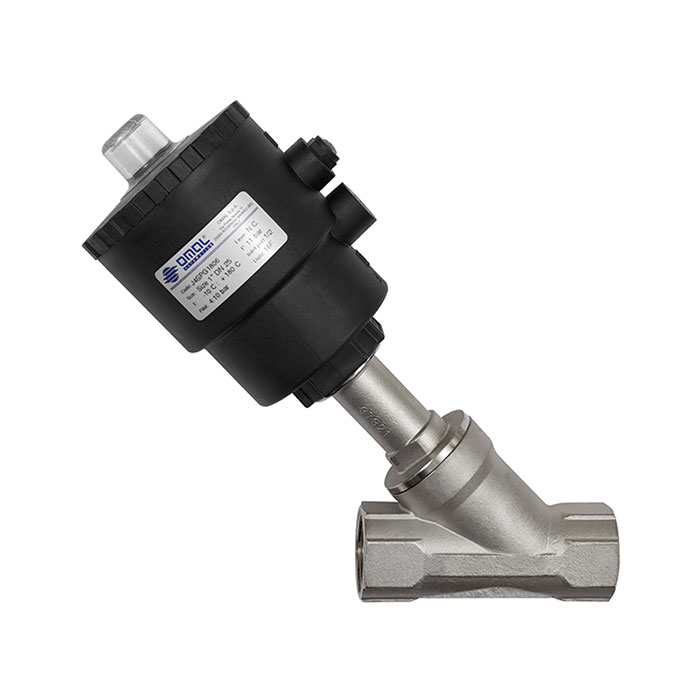

RIEGLER Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 1/2, max. 16 bar
Typennummer: 3363.01
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Schrägsitzventil ohne NAMUR-Schnittstelle aus Edelstahl AISI 316, für Industrieanlagen – Typ 3363.01
Das RIEGLER Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 1/2, max. 16 bar regelt oder sperrt den Mediendurchfluss in industriellen Rohrleitungen. Das Gehäuse besteht aus Edelstahl AISI 316 mit Dichtungen aus PTFE. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 180 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Zuverlässige Mediensteuerung.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft, Gase und Flüssigkeiten.
| Gehäuse | Edelstahl AISI 316 |
| Dichtmaterial | PTFE |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 180 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 70 °C |
| Steuerdruck min. | 4 bar |
| Steuerdruck max. | 10 bar |
| Steuerluftanschluss | G 1/8 |
| Spindel | Edelstahl |
| Differenzdruck min. | 0 bar |
| max. Differenzdruck (bar) | 16 |
| zulässiger statischer Druck max. | 16 bar |
| Temperatur Steuermedium max. | 60 °C |
| Steuerkopf | Polyamid (glasfaserverstärkt) |
| Verbindungsstücke | Edelstahl |
| Gewinde | G 1/2 |
| Betriebsdruck-Differenz max. | 16 bar |
| Funktion | NC |

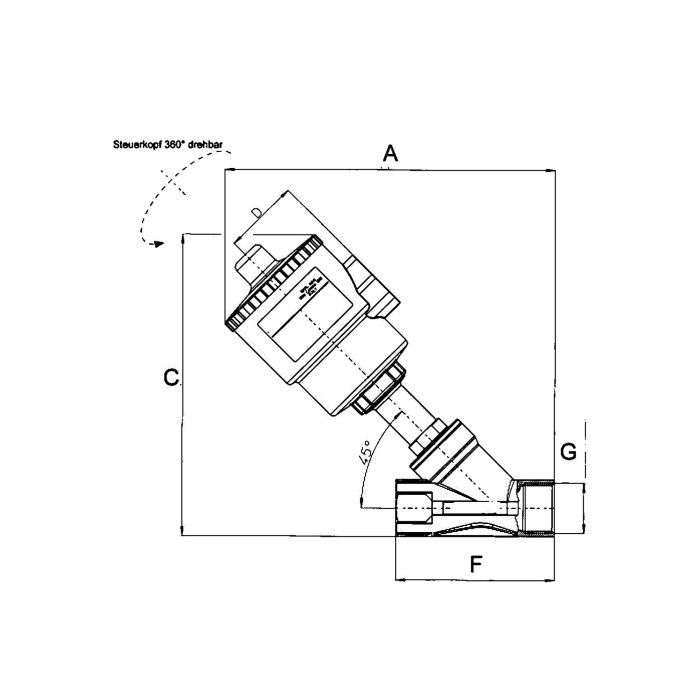

| A (mm) | 190 |
| C (mm) | 169 |
| F (mm) | 85 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Kolben | Messing vernickelt |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | EDELSTAHL |
| REACH SVHC2 Stoff Name | Octamethylcyclotetrasiloxane (D4) |
| REACH SVHC3 Stoff Name | Decamethylcyclopentasiloxane (D5) |
| REACH SVHC4 Stoff Name | Dodecamethylcyclohexasiloxane (D6) |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[133209] RIEGLER Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 1, max. 11 bar](/web/image/product.template/202859/image_128/%5B133209%5D%20RIEGLER%20Schr%C3%A4gsitzventil%20ohne%20NAMUR-Schnittstelle%2C%20ES%2C%20G%201%2C%20max.%2011%20bar?unique=5802c9e)
|
Typennummer: 3363.04 |
258,46 € | |
![[133207] RIEGLER Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 3/4, max. 10 bar](/web/image/product.template/202857/image_128/%5B133207%5D%20RIEGLER%20Schr%C3%A4gsitzventil%20ohne%20NAMUR-Schnittstelle%2C%20ES%2C%20G%203-4%2C%20max.%2010%20bar?unique=58d4f64)
|
Typennummer: 3363.02 |
205,82 € | |

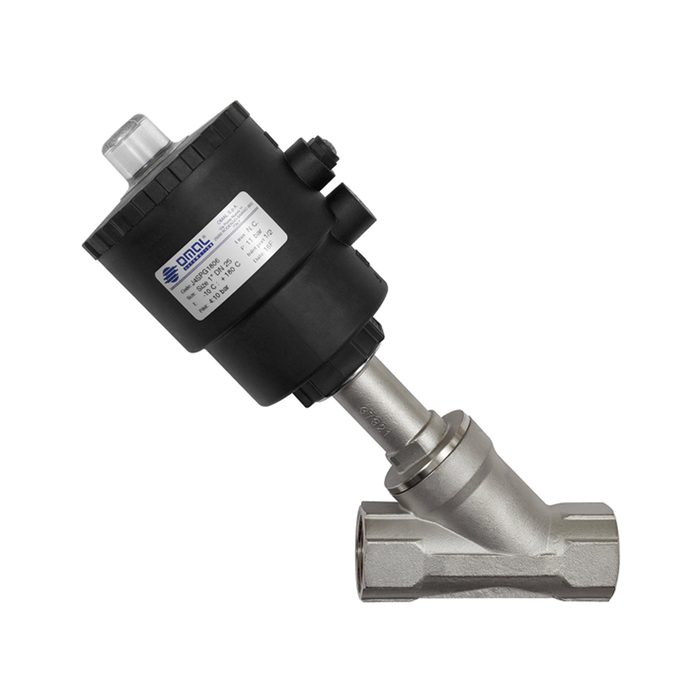

![[133208] RIEGLER Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 3/4, max. 16 bar](/web/image/product.template/202858/image_128/%5B133208%5D%20RIEGLER%20Schr%C3%A4gsitzventil%20ohne%20NAMUR-Schnittstelle%2C%20ES%2C%20G%203-4%2C%20max.%2016%20bar?unique=f3285e2)
|
Typennummer: 3363.03 |
220,96 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

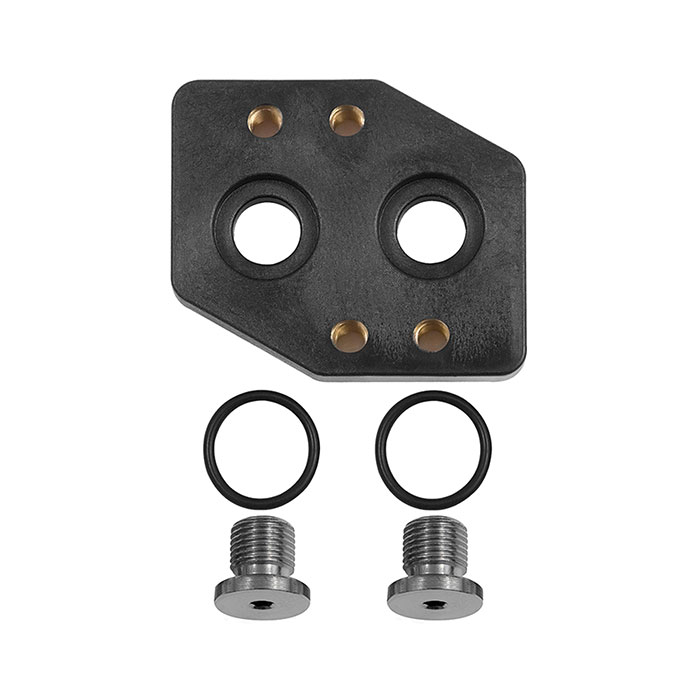

![[131434] RIEGLER NAMUR-Adapterplatte für Schrägsitzventile G 1/2 - G 2](/web/image/product.template/202663/image_128/%5B131434%5D%20RIEGLER%20NAMUR-Adapterplatte%20f%C3%BCr%20Schr%C3%A4gsitzventile%20G%201-2%20-%20G%202?unique=60da649)
|
