RIEGLER Kolbenstangenl. Zyl. ZRL1F, Ø 16, Hub 750, Standard
Typennummer: ZRL1F.160750
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kolbenstangenloser Zylinder ZRL1F (Pneumatikzylinder) für die Automatisierungstechnik, für die Automatisierungstechnik – Typ ZRL1F.160750
Der RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø 16, Hub 750, Standard ermöglicht lange Hübe auf kompaktem Bauraum und präzise lineare Bewegungen. Die Dichtungen bestehen aus ölbeständiger Kunststoff (NBR). Die zulässige Mediumstemperatur liegt zwischen -10 °C und 80 °C. Anschluss M5 – passend für gängige Industriestandards. Geeignet für gefilterte Druckluft (max. 50 µm). Die kompakte Bauform spart Einbauraum bei voller Leistung.
Einsatzbereich
Typische Anwendungsgebiete: Linearantrieb, Zylinder kolbenstangenlos, Zylinder ohne Kolbenstange in Druckluft- und Pneumatikanlagen.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Medium | Gefilterte Druckluft (max. 50 µm) |
| Arbeitsdruck min. | 0.5 bar |
| Arbeitsdruck max. | 8 bar |
| Einbaulage | beliebig |
| Dichtbänder | Edelstahl |
| Kolben-Ø | 16 mm |
| Funktion | doppeltwirkend |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | M5 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | keinen Eintrag |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| SCIP Meldungsnummer Lieferant | keine SCIP Nr. vorhanden |
| Anteil SVHC SCIP | kein SVHC Stoff |
| SCIP Meldungsnummer RIEGLER | keine SCIP Nr. vorhanden |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Materialkennung | keine |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Dämpfung | mit einstellbarer Dämpfung |
| Kolbenkappen und Gleitteile | abriebfester Kunststoff |
| Stand Material Compliance | 44621 |
| Luftanschluss | 3-fach beidseitig |
| Schrauben | Stahl 10.9 verzinkt |
| Lastkupplung | Starr |
| Dichtmaterial | Ölbeständiger Kunststoff (NBR) |
| Hub | 750 mm |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[129684] RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø 16, Hub 100, Standard](/web/image/product.template/273035/image_128/%5B129684%5D%20RIEGLER%20Kolbenstangenloser%20Zylinder%20ZRL1F%2C%20%C3%98%2016%2C%20Hub%20100%2C%20Standard?unique=c7111f6)
|
Typennummer: ZRL1F.160100 |
290,50 € | |
![[144945] RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø 16, Hub 125, Standard](/web/image/product.template/280035/image_128/%5B144945%5D%20RIEGLER%20Kolbenstangenloser%20Zylinder%20ZRL1F%2C%20%C3%98%2016%2C%20Hub%20125%2C%20Standard?unique=c7111f6)
|
Typennummer: ZRL1F.160125 |
307,63 € | |
![[153018] RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø 16, Hub 480, Standard](/web/image/product.template/276005/image_128/%5B153018%5D%20RIEGLER%20Kolbenstangenloser%20Zylinder%20ZRL1F%2C%20%C3%98%2016%2C%20Hub%20480%2C%20Standard?unique=c7111f6)
|
Typennummer: ZRL1F.160480 |
344,47 € | |
![[169495] RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø 16, Hub 530, Standard](/web/image/product.template/276009/image_128/%5B169495%5D%20RIEGLER%20Kolbenstangenloser%20Zylinder%20ZRL1F%2C%20%C3%98%2016%2C%20Hub%20530%2C%20Standard?unique=c7111f6)
|
Typennummer: ZRL1F.160530 |
350,07 € | |
![[129878] RIEGLER Kolbenstangenloser Zylinder ZRL1F, Ø 16, Hub 640, Standard](/web/image/product.template/273092/image_128/%5B129878%5D%20RIEGLER%20Kolbenstangenloser%20Zylinder%20ZRL1F%2C%20%C3%98%2016%2C%20Hub%20640%2C%20Standard?unique=c7111f6)
|
Typennummer: ZRL1F.160640 |
361,59 € | |
![[148234] RIEGLER Kolbenstangenl. Zyl. ZRL1F, Ø 16, Hub 1010, Standard](/web/image/product.template/284492/image_128/%5B148234%5D%20RIEGLER%20Kolbenstangenl.%20Zyl.%20ZRL1F%2C%20%C3%98%2016%2C%20Hub%201010%2C%20Standard?unique=c7111f6)
|
Typennummer: ZRL1F.161010 |
400,33 € | |
![[150084] RIEGLER Kolbenstangenl. Zyl. ZRL1F, Ø 16, Hub 575, Standard](/web/image/product.template/284803/image_128/%5B150084%5D%20RIEGLER%20Kolbenstangenl.%20Zyl.%20ZRL1F%2C%20%C3%98%2016%2C%20Hub%20575%2C%20Standard?unique=c7111f6)
|
Typennummer: ZRL1F.160575 |
354,80 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[129638] RIEGLER REED-Sensor, 2-Draht, 5m Kabel, 5-130V AC/DC, 6W, NO, LED](/web/image/product.template/273848/image_128/%5B129638%5D%20RIEGLER%20REED-Sensor%2C%202-Draht%2C%205m%20Kabel%2C%205-130V%20AC-DC%2C%206W%2C%20NO%2C%20LED?unique=c7111f6)
|
Typennummer: RS.ZRL1.K5 |
22,06 € | |
![[129639] RIEGLER HALL-Sensor, 3-Draht, M8-Stecker, 10-30V DC, 4W, NO, PNP,LED](/web/image/product.template/273849/image_128/%5B129639%5D%20RIEGLER%20HALL-Sensor%2C%203-Draht%2C%20M8-Stecker%2C%2010-30V%20DC%2C%204W%2C%20NO%2C%20PNP%2CLED?unique=c7111f6)
|
Typennummer: HS.ZRL1.PNP.M8 |
36,19 € | |

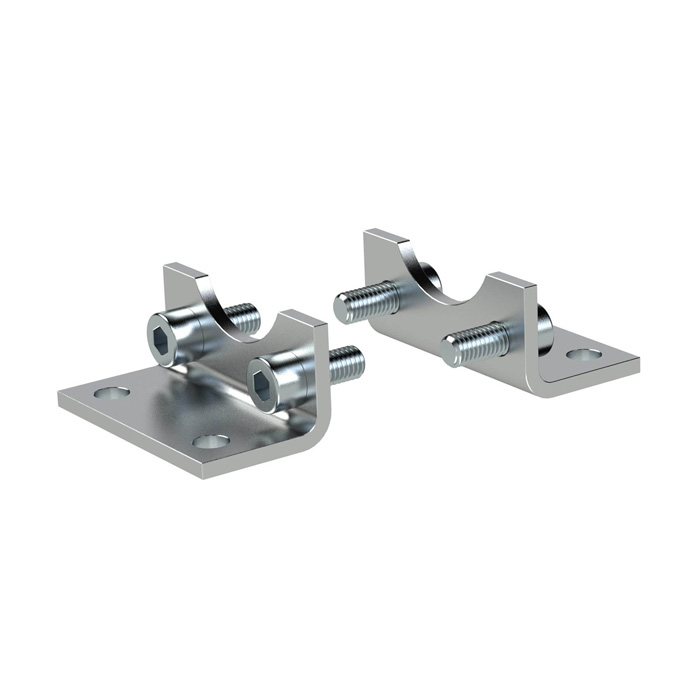

![[129640] RIEGLER Fußbefestigung für kolbenstangenlose Zylinder ZRL1 Ø16](/web/image/product.template/273850/image_128/%5B129640%5D%20RIEGLER%20Fu%C3%9Fbefestigung%20f%C3%BCr%20kolbenstangenlose%20Zylinder%20ZRL1%20%C3%9816?unique=c7111f6)
|
Typennummer: FB.ZRL1.16 |
30,90 € | |

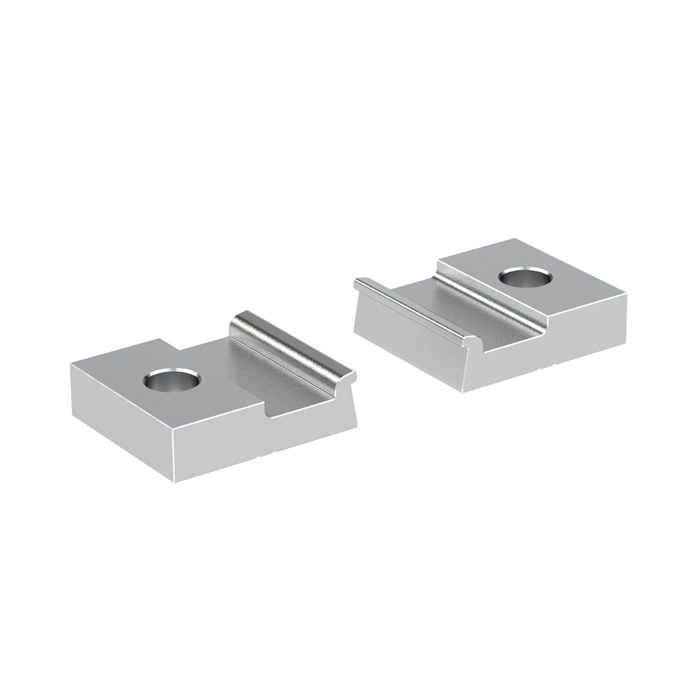

![[129647] RIEGLER Zwischenstütze für kolbenstangenlose Zylinder ZRL1 Ø16](/web/image/product.template/272999/image_128/%5B129647%5D%20RIEGLER%20Zwischenst%C3%BCtze%20f%C3%BCr%20kolbenstangenlose%20Zylinder%20ZRL1%20%C3%9816?unique=c7111f6)
|
Typennummer: ZS.ZRL1.16 |
34,43 € | |

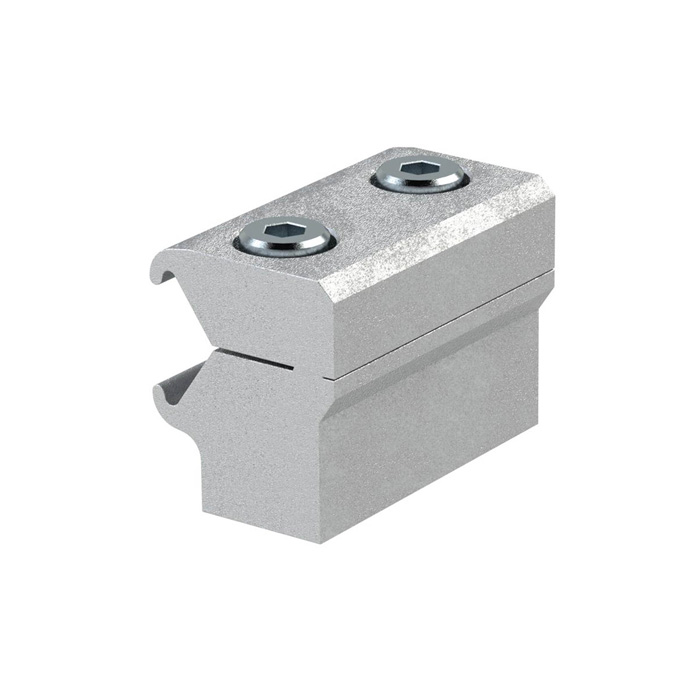

![[129653] RIEGLER Mobile Mittelbefestigung G für kolbenstangenl. Zyl. ZRL1 Ø16](/web/image/product.template/273005/image_128/%5B129653%5D%20RIEGLER%20Mobile%20Mittelbefestigung%20G%20f%C3%BCr%20kolbenstangenl.%20Zyl.%20ZRL1%20%C3%9816?unique=c7111f6)
|
Typennummer: MMBG.ZRL1.16 |
22,54 € | |

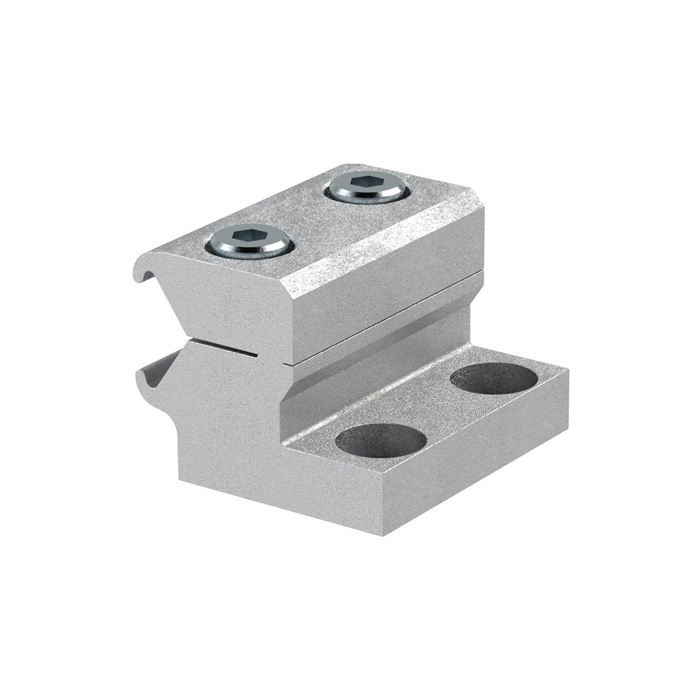

![[129655] RIEGLER Mobile Mittelbefestigung W für kolbenstangenl. Zyl. ZRL1 Ø16](/web/image/product.template/273007/image_128/%5B129655%5D%20RIEGLER%20Mobile%20Mittelbefestigung%20W%20f%C3%BCr%20kolbenstangenl.%20Zyl.%20ZRL1%20%C3%9816?unique=c7111f6)
|
Typennummer: MMBW.ZRL1.16 |
22,54 € | |

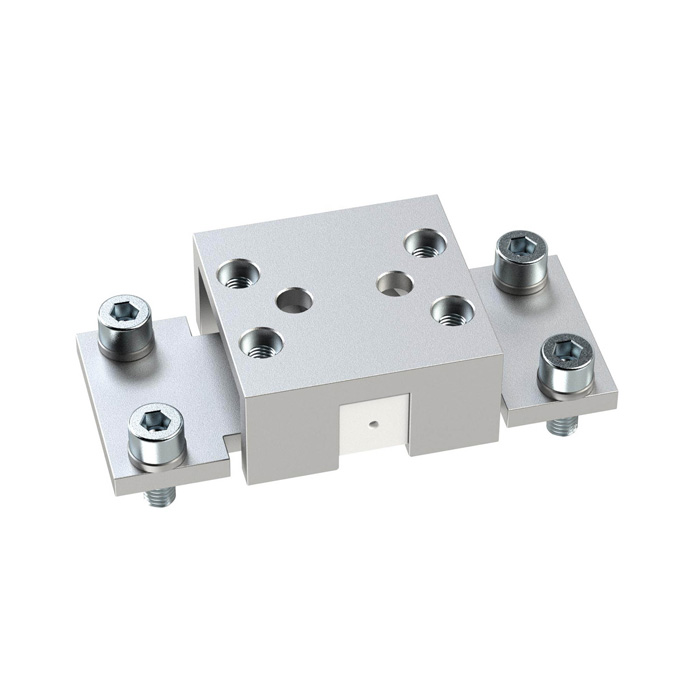

![[129661] RIEGLER Bewegliche Lastkupplung für kolbenstangenl. Zyl. ZRL1F, Ø16](/web/image/product.template/273013/image_128/%5B129661%5D%20RIEGLER%20Bewegliche%20Lastkupplung%20f%C3%BCr%20kolbenstangenl.%20Zyl.%20ZRL1F%2C%20%C3%9816?unique=c7111f6)
|
Typennummer: KBW.ZRL1F.16 |
62,44 € | |
![[129668] RIEGLER T-Nut Sensoradapter für kolbenstangenl. Zylinder ZRL1](/web/image/product.template/273020/image_128/%5B129668%5D%20RIEGLER%20T-Nut%20Sensoradapter%20f%C3%BCr%20kolbenstangenl.%20Zylinder%20ZRL1?unique=c7111f6)
|
Typennummer: SA.ZRL1 |
6,60 € | |
![[129669] RIEGLER Sensorkabel mit M8-Stecker, geradlinig, 5m, PVC](/web/image/product.template/273021/image_128/%5B129669%5D%20RIEGLER%20Sensorkabel%20mit%20M8-Stecker%2C%20geradlinig%2C%205m%2C%20PVC?unique=c7111f6)
|
Typennummer: SK.M8.5 |
27,75 € | |
![[129738] RIEGLER REED-Sensor, 2-Draht, M8-Stecker, 5-50V AC/DC, 6W, NO, LED](/web/image/product.template/273047/image_128/%5B129738%5D%20RIEGLER%20REED-Sensor%2C%202-Draht%2C%20M8-Stecker%2C%205-50V%20AC-DC%2C%206W%2C%20NO%2C%20LED?unique=c7111f6)
|
Typennummer: RS.ZRL1.M8 |
23,24 € | |
![[129739] RIEGLER HALL-Sensor, 3-Draht, 5 m Kabel, 10-30V DC, 4W, NO, PNP, LED](/web/image/product.template/273048/image_128/%5B129739%5D%20RIEGLER%20HALL-Sensor%2C%203-Draht%2C%205%20m%20Kabel%2C%2010-30V%20DC%2C%204W%2C%20NO%2C%20PNP%2C%20LED?unique=c7111f6)
|
Typennummer: HS.ZRL1.PNP.K5 |
35,25 € | |
