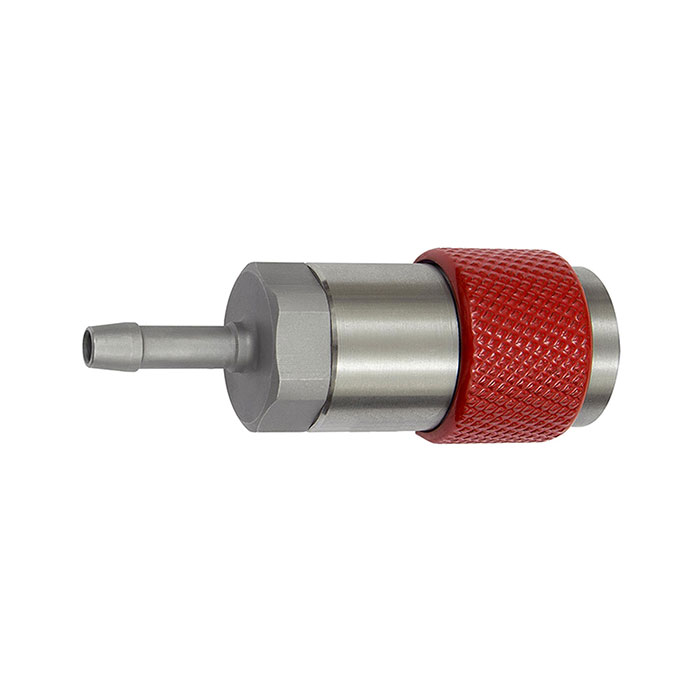

RIEGLER Unv. Dreh-Sicherheitskuppl. NW 6, ISO 6150 C, Tülle LW 8, rot
Typennummer: 426.22-DREH-R
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Unv. Dreh-Sicherheitskuppl. aus Stahl, QPQ behandelt, für Druckluftversorgung, LW 8 – Typ 426.22-DREH-R
Das RIEGLER Unv. Dreh-Sicherheitskuppl. NW 6, ISO 6150 C, Tülle LW 8, rot verhindert Verwechslungen durch farbcodierte Kupplungssysteme. Das Gehäuse besteht aus Stahl, QPQ behandelt mit Dichtungen aus FKM. Der Temperaturbereich erstreckt sich zwischen -15 °C und 200 °C. Anschlussgewinde LW 8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 630 l/min (Luft) (bei 6 bar und Δp = 0,5 bar). Farbcodierung verhindert Verwechslungen.
Einsatzbereich
Typische Anwendungsgebiete: Mehrleitungssysteme in Produktion und Labor.
| Temperaturbereich min. | -15 °C |
| Temperaturbereich max. | 200 °C |
| Gehäuse | Stahl, QPQ behandelt |
| Dichtmaterial | FKM |
| Durchflusswertmessung | bei 6 bar und Δp = 0,5 bar |
| Durchfluss | 630 l/min (Luft) |
| Feder | Edelstahl |
| Hülse | Stahl verzinkt, farbig lackiert |
| Gewindestück | Stahl verzinkt |
| Ventil | Polyphenylensulfid (PPS) |
| Betriebsdruck | max. 25 bar / max. 16 bar bei ein-/auskuppeln |
| SW | 22 mm |
| Farbe | rot |
| NW | 6 |
| Länge | 75 mm |
| Anschluss | LW 8 |
| Steckerprofil | gemäß ISO 6150 C |
| Klassenname | PLUS |
