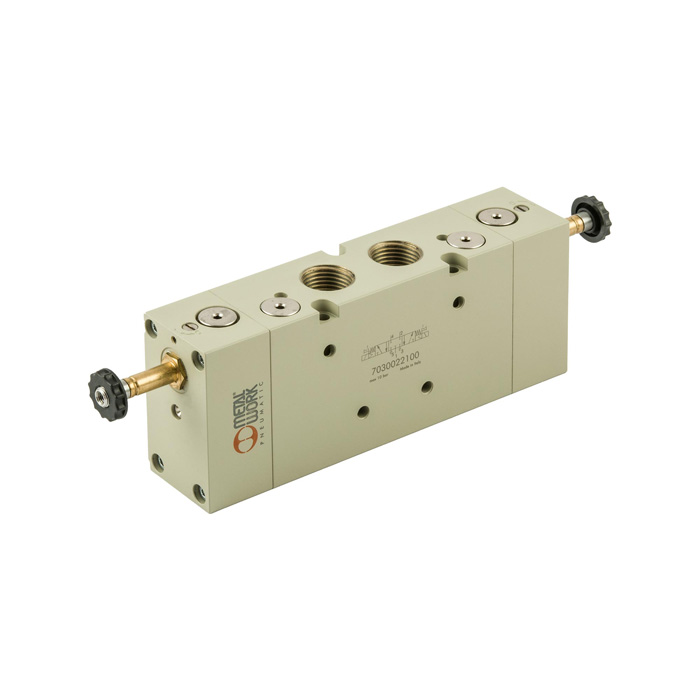

RIEGLER 5/3-Wegeventil, elektropneumatisch, Mitte belüftet, G 1/2
Typennummer: 7030022300
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
145725EAN :
4047322771962Kategorie :
Elektropneumatisch betätigte VentileGewicht :
1,24 KgRIEGLER 5/3-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/2 – Typ 7030022300
Das RIEGLER 5/3-Wegeventil, elektropneumatisch, Mitte belüftet, G 1/2 steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Ventile Reihe 70 |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Handhilfsbetätigung | rastend |
| DN | 15 |
| Betätigung | Mitte belüftet |

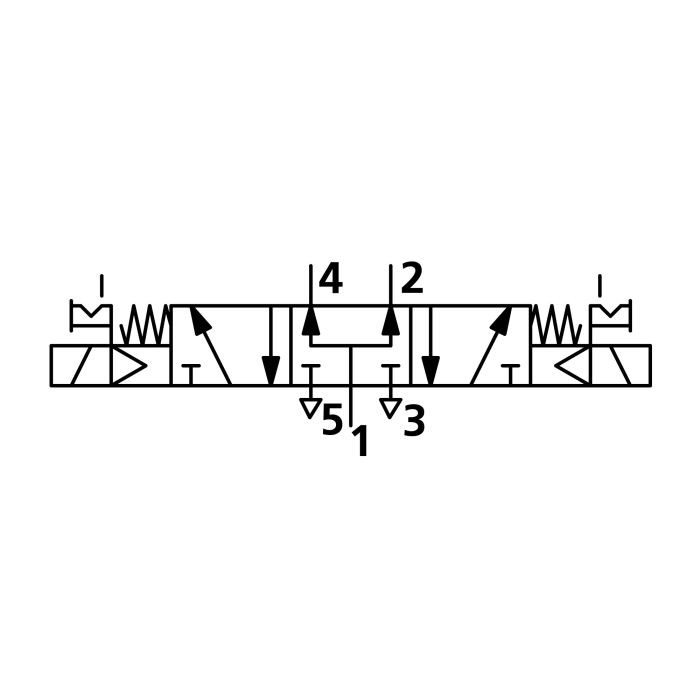

| Symbol | 39 |
| Anschluss | G 1/2 |
| Durchfluss 1 | 3200 Nl/min |
| Durchfluss 2 | 4600 Nl/min |
| Klassenname | PLUS |
| Funktion | 45356 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1,0 bar |
