RIEGLER 5/2-Wegeventil, Diff.-kolb., elektropn., bistabil, G 3/8, 24 V AC
Typennummer: 517.52.38.D.24A
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
145915EAN :
4047322774307Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,39 KgRIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 3/8 – Typ 517.52.38.D.24A
Das RIEGLER 5/2-Wegeventil, Diff.-kolb., elektropn., bistabil, G 3/8, 24 V AC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 1 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 24 V, 50/60 Hz. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Ventile Reihe 70 |
| Betriebsdruck min. | 1 bar |
| Betriebsdruck max. | 10 bar |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Handhilfsbetätigung | rastend |
| DN | 45364 |
| Betätigung | Differentialkolben, bistabil |
| Symbol | 40 |
| Anschluss | G 3/8 |
| Durchfluss 1 | 1560 Nl/min |
| Durchfluss 2 | 2150 Nl/min |
| Klassenname | PLUS |
| Funktion | 45327 |
| Spannung | 24 V, 50/60 Hz |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1,0 bar |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

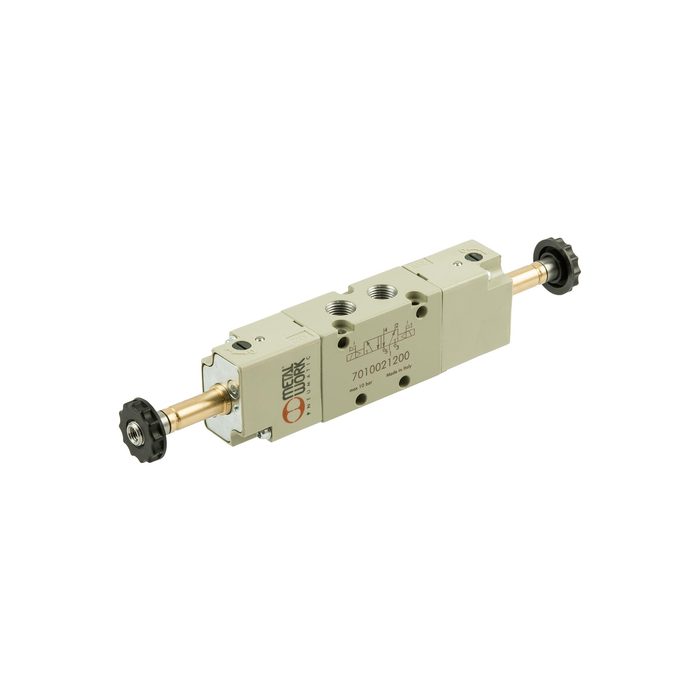

![[145713] RIEGLER 5/2-Wegeventil, Differentialkolben, elektropn., bistabil, G 3/8](/web/image/product.template/279340/image_128/%5B145713%5D%20RIEGLER%205-2-Wegeventil%2C%20Differentialkolben%2C%20elektropn.%2C%20bistabil%2C%20G%203-8?unique=db5897e)
|
Typennummer: 7040021300 |
113,70 € | |
![[117313] RIEGLER Gerätestecker, 22 mm, Bauform B](/web/image/product.template/274839/image_128/%5B117313%5D%20RIEGLER%20Ger%C3%A4testecker%2C%2022%20mm%2C%20Bauform%20B?unique=4bd6d96)
|
Typennummer: 1920.9P |
1,48 € | |
![[118628] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275044/image_128/%5B118628%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=84d9a75)
|
Typennummer: 400-514-01 |
9,87 € | |
