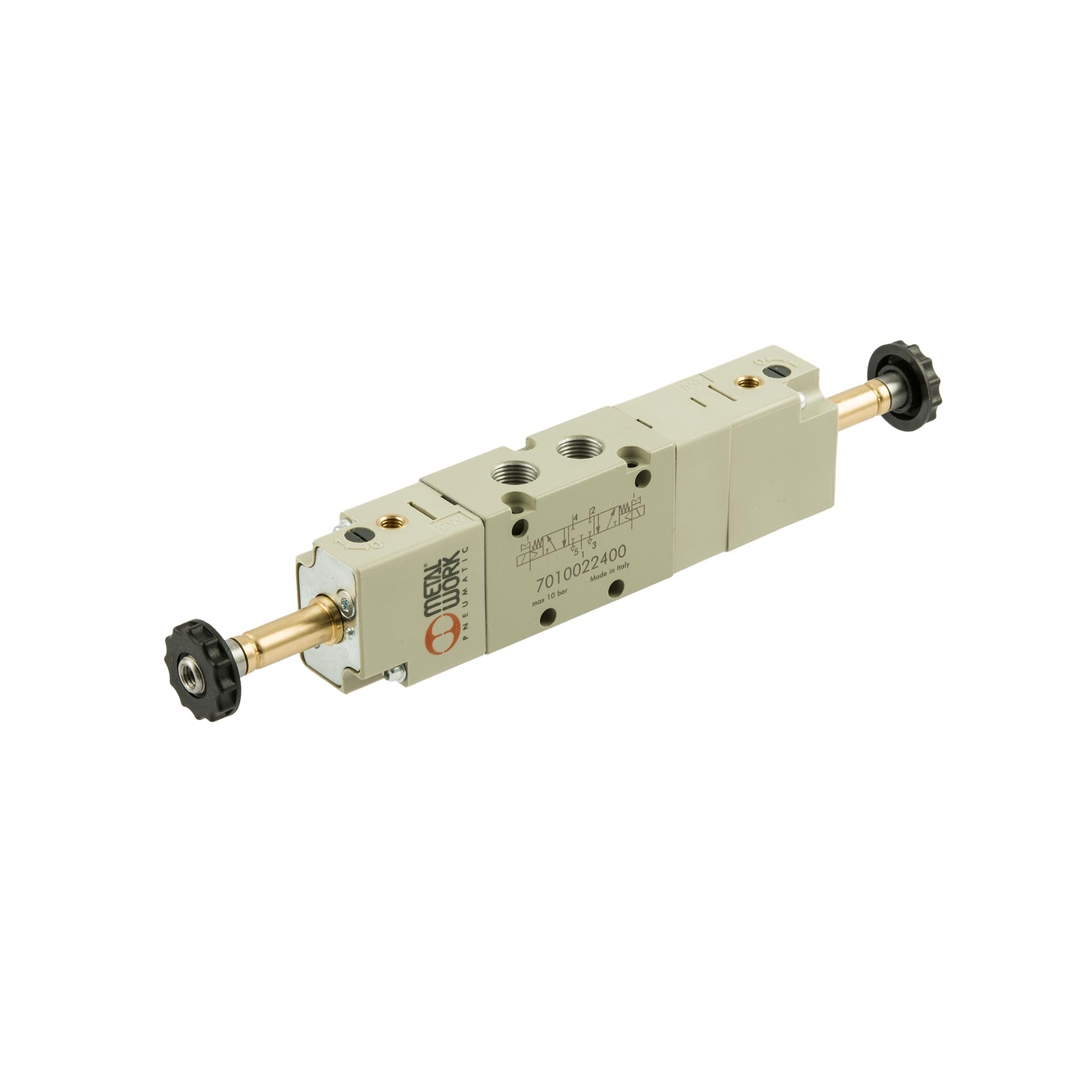

RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte geschl., G 1/4
Typennummer: 7020022400
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147130EAN :
4047322788557Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,27 KgRIEGLER 5/3-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/4 – Typ 7020022400
Das RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte geschl., G 1/4 steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung ohne Spannung. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| Steuerluftzufuhr | extern |
| Spannung | ohne Spannung |

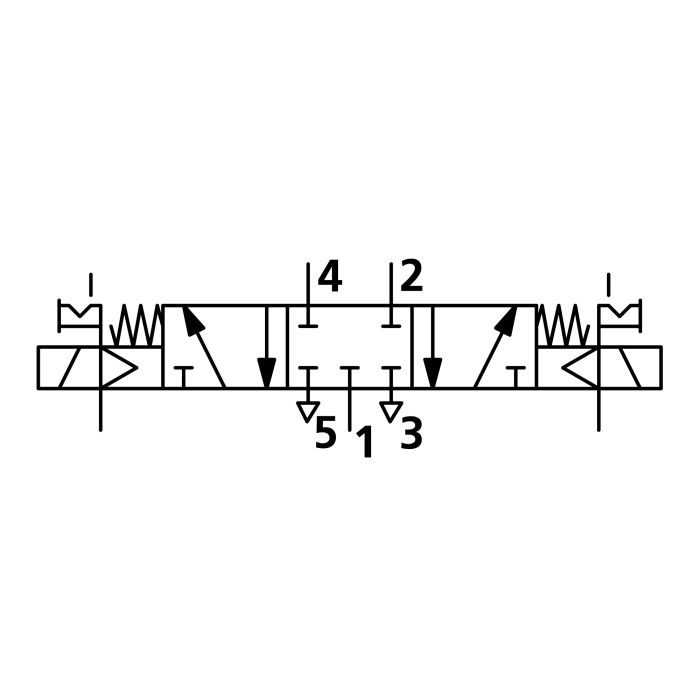

| Symbol | 61 |
| Lieferumfang | ohne Stecker und Spule |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| REACH Info | contains SVHC substance |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| REACH SVHC1 Stoff Name | Lead |
| Durchfluss 2 | 1100 Nl/min |
| Durchfluss 1 | 750 Nl/min |
| Funktion | 5/3 |
| Betätigung | Mitte geschlossen |
| DN | 8 |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 60 °C |
| Mediumstemperatur max. | 60 °C |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/4 |
| Steuerluftanschluss | G 1/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
