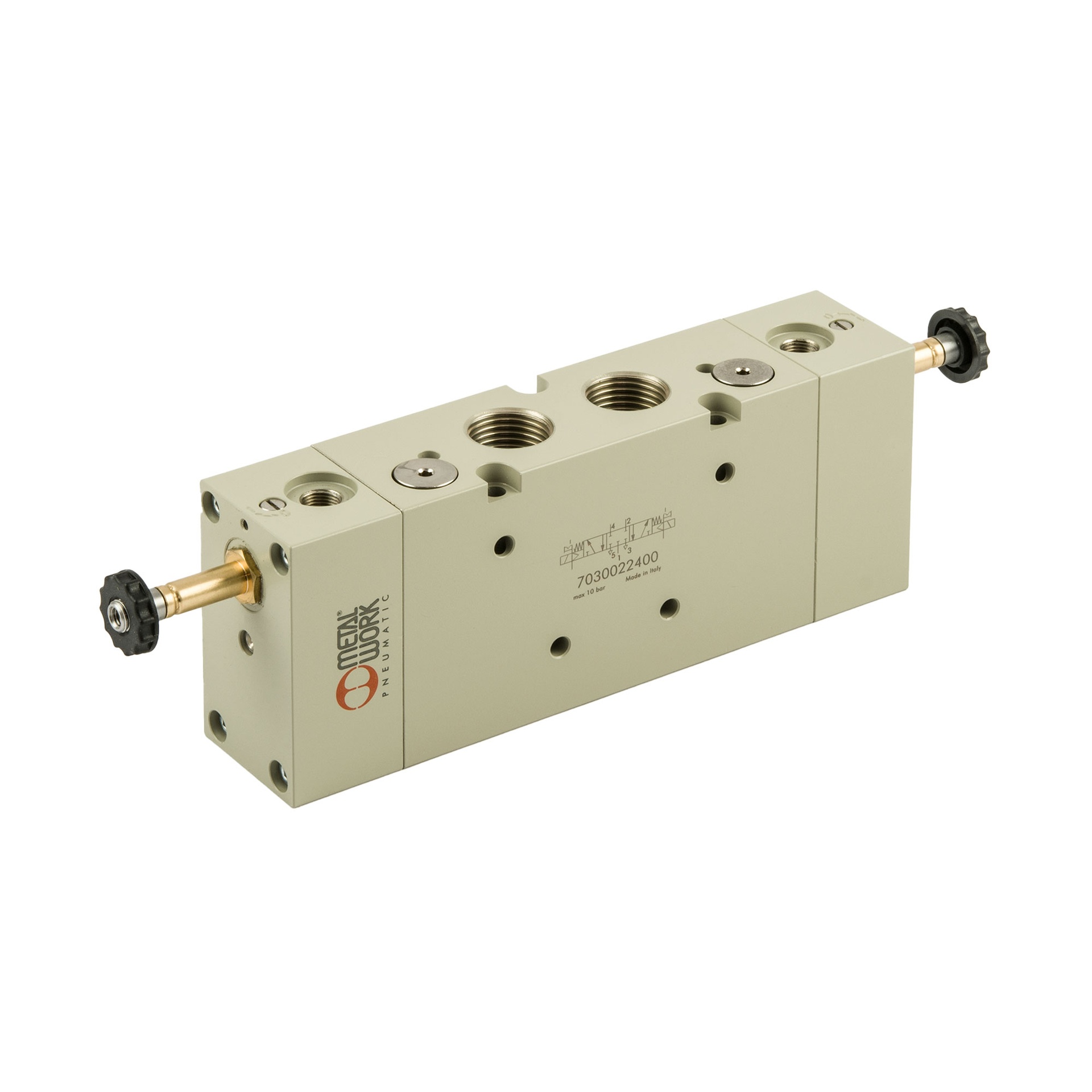

RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte belüftet, G 1/2
Typennummer: 7030022600
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147140EAN :
4047322788656Kategorie :
Elektropneumatisch betätigte VentileGewicht :
1,24 KgRIEGLER 5/3-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/2 – Typ 7030022600
Das RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte belüftet, G 1/2 steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung ohne Spannung. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| Steuerluftzufuhr | extern |
| Spannung | ohne Spannung |

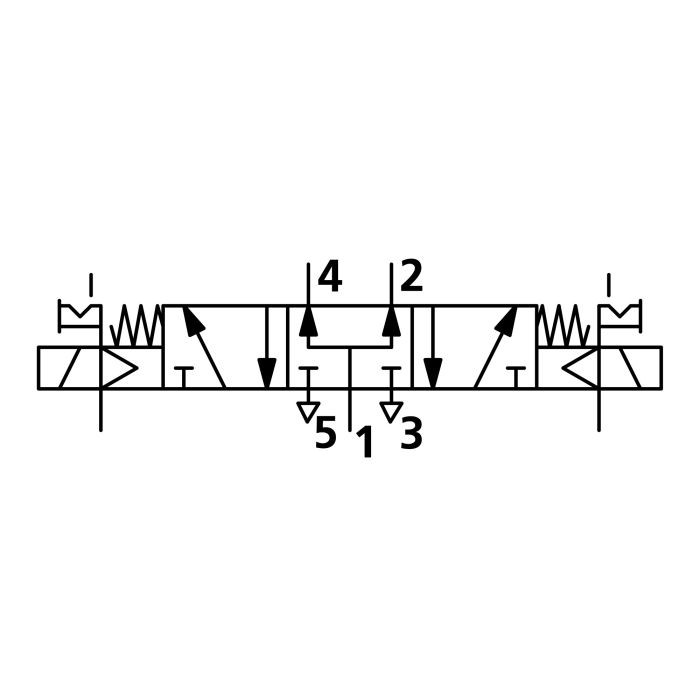

| Symbol | 63 |
| Lieferumfang | ohne Stecker und Spule |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| REACH Info | contains SVHC substance |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| REACH SVHC1 Stoff Name | Lead |
| Durchfluss 2 | 4600 Nl/min |
| Durchfluss 1 | 3200 Nl/min |
| Funktion | 5/3 |
| Betätigung | Mitte belüftet |
| DN | 15 |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 60 °C |
| Mediumstemperatur max. | 60 °C |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/2 |
| Steuerluftanschluss | G 1/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[147116] RIEGLER 3/2-Wegeventil, elektropn., ext. Steuerl., monostabil, G 1/2, NC](/web/image/product.template/284058/image_128/%5B147116%5D%20RIEGLER%203-2-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerl.%2C%20monostabil%2C%20G%201-2%2C%20NC?unique=6d73481)
|
Typennummer: 7030020500 |
162,90 € | |
![[147120] RIEGLER 3/2-Wegeventil, elektropn., ext. Steuerluft, bistabil, G 1/2](/web/image/product.template/284062/image_128/%5B147120%5D%20RIEGLER%203-2-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-2?unique=3c4e558)
|
Typennummer: 7030020300 |
201,73 € | |
![[147128] RIEGLER 5/2-Wegeventil, elektropn., ext. Steuerluft, bistabil, G 1/2](/web/image/product.template/284070/image_128/%5B147128%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-2?unique=8e871de)
|
Typennummer: 7030021600 |
227,39 € | |
![[147124] RIEGLER 5/2-Wegeventil, elektropn., ext. Steuerluft, monostabil, G 1/2](/web/image/product.template/284066/image_128/%5B147124%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerluft%2C%20monostabil%2C%20G%201-2?unique=f3b1fbc)
|
Typennummer: 7030021500 |
187,69 € | |

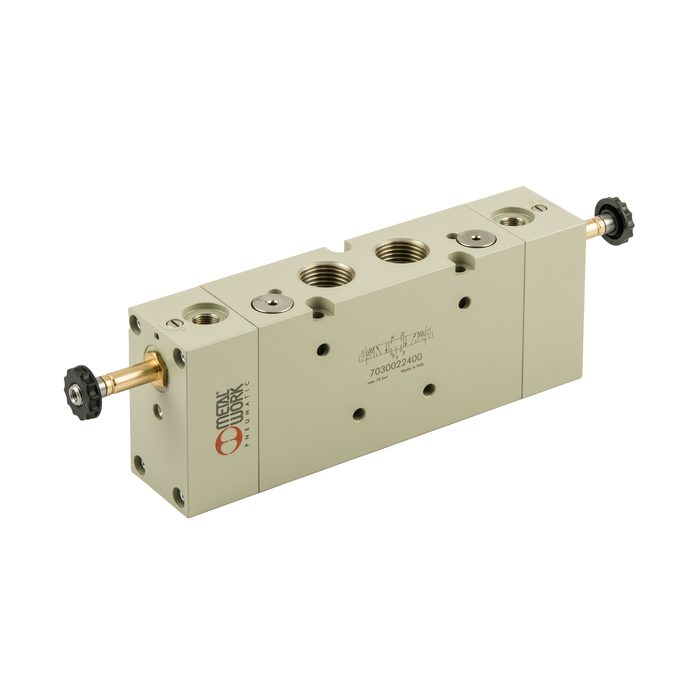

![[147136] RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte entlüftet, G 1/2](/web/image/product.template/284078/image_128/%5B147136%5D%20RIEGLER%205-3-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerl.%2C%20Mitte%20entl%C3%BCftet%2C%20G%201-2?unique=caf9b4a)
|
