RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/8, 230 V AC
Typennummer: 517.52.18.E.B.230A
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147287EAN :
4047322790130Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,01 KgRIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/8 – Typ 517.52.18.E.B.230A
Das RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/8, 230 V AC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 230 V AC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| Steuerluftzufuhr | extern |
| Spannung | 230 V AC |

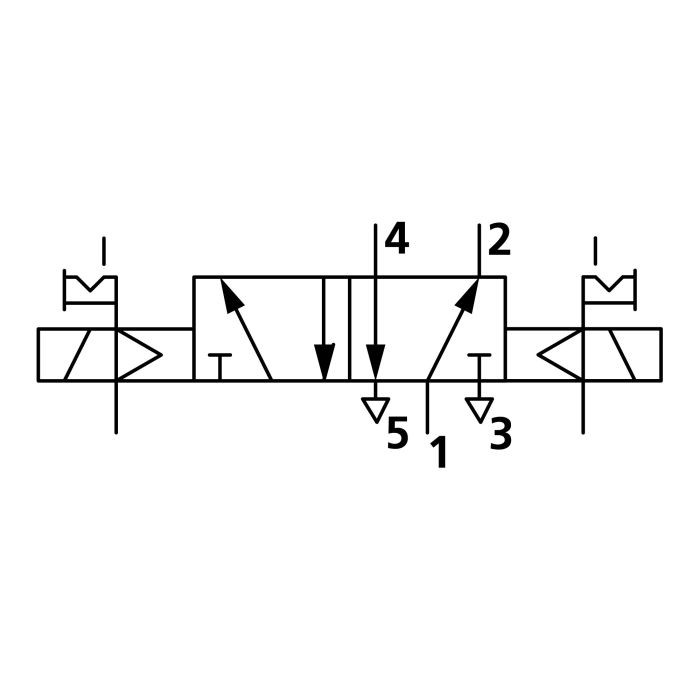

| Symbol | 60 |
| Lieferumfang | mit Stecker und Spule |
| Frequenz | 50/60 Hz |
| Steuerluftanschluss | M5 |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 550 Nl/min |
| Durchfluss 1 | 400 Nl/min |
| Betätigung | bistabil |
| DN | 5 |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Funktion | 5/2 |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 50 °C |
| Mediumstemperatur max. | 60 °C |
| Anschluss | G 1/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[147420] RIEGLER 2x3/2-Wegeventil, elpn, ext. Steuerl., mono., G 1/8, NC, 230 V AC](/web/image/product.template/284300/image_128/%5B147420%5D%20RIEGLER%202x3-2-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20mono.%2C%20G%201-8%2C%20NC%2C%20230%20V%20AC?unique=3f7dc0e)
|
Typennummer: 517.232.18.E.NC.230A |
130,42 € | |
![[147410] RIEGLER 2x3/2-Wegeventil, elpn, ext. Steuerl., mono., G 1/8, NO, 230 V AC](/web/image/product.template/284290/image_128/%5B147410%5D%20RIEGLER%202x3-2-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20mono.%2C%20G%201-8%2C%20NO%2C%20230%20V%20AC?unique=6f78578)
|
Typennummer: 517.232.18.E.NO.230A |
130,42 € | |
![[147227] RIEGLER 3/2-Wegeventil, elpn., ext. Steuerl., mono., G 1/8, NC, 230 V AC](/web/image/product.template/284122/image_128/%5B147227%5D%20RIEGLER%203-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerl.%2C%20mono.%2C%20G%201-8%2C%20NC%2C%20230%20V%20AC?unique=fb673ef)
|
Typennummer: 517.32.18.E.NC.230A |
74,15 € | |
![[147247] RIEGLER 3/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/8, 230 V AC](/web/image/product.template/284142/image_128/%5B147247%5D%20RIEGLER%203-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-8%2C%20230%20V%20AC?unique=0c015e7)
|
Typennummer: 517.32.18.E.B.230A |
105,84 € | |
![[147267] RIEGLER 5/2-Wegeventil, elpn., ext. Steuerl., monostabil, G 1/8, 230 V AC](/web/image/product.template/284162/image_128/%5B147267%5D%20RIEGLER%205-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerl.%2C%20monostabil%2C%20G%201-8%2C%20230%20V%20AC?unique=5cf8f37)
|
Typennummer: 517.52.18.E.M.230A |
80,78 € | |
![[147299] RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/8, 110 V AC](/web/image/product.template/284194/image_128/%5B147299%5D%20RIEGLER%205-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-8%2C%20110%20V%20AC?unique=8735b3d)
|
Typennummer: 517.52.18.E.B.110A |
109,38 € | |
![[147295] RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/8, 24 V AC](/web/image/product.template/284190/image_128/%5B147295%5D%20RIEGLER%205-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-8%2C%2024%20V%20AC?unique=712d9f1)
|
Typennummer: 517.52.18.E.B.24A |
109,38 € | |
![[147347] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte belüft., G 1/8, 230VAC](/web/image/product.template/284242/image_128/%5B147347%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20bel%C3%BCft.%2C%20G%201-8%2C%20230VAC?unique=20d6e25)
|
Typennummer: 517.53.18.E.PC.230A |
124,95 € | |
![[147327] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte entl., G 1/8, 230 V AC](/web/image/product.template/284222/image_128/%5B147327%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20entl.%2C%20G%201-8%2C%20230%20V%20AC?unique=3dbc33d)
|
Typennummer: 517.53.18.E.OC.230A |
124,95 € | |
![[147307] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte geschl., G 1/8, 230VAC](/web/image/product.template/284202/image_128/%5B147307%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20geschl.%2C%20G%201-8%2C%20230VAC?unique=4393be7)
|
Typennummer: 517.53.18.E.CC.230A |
124,95 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106604] RIEGLER Haltewinkelsatz für Wegeventile, Höhe 120,0 mm, G 1/8](/web/image/product.template/175661/image_128/%5B106604%5D%20RIEGLER%20Haltewinkelsatz%20f%C3%BCr%20Wegeventile%2C%20H%C3%B6he%20120%2C0%20mm%2C%20G%201-8?unique=8f9a2f0)
|
Typennummer: 518.120-18 |
17,04 € | |
![[106605] RIEGLER Haltewinkelsatz für Wegeventile, Höhe 60,0 mm, G 1/8](/web/image/product.template/175662/image_128/%5B106605%5D%20RIEGLER%20Haltewinkelsatz%20f%C3%BCr%20Wegeventile%2C%20H%C3%B6he%2060%2C0%20mm%2C%20G%201-8?unique=2b8f97b)
|
Typennummer: 518.60-18 |
15,61 € | |
![[106606] RIEGLER Haltewinkelsatz für Wegeventile, Höhe 30,0 mm, G 1/8](/web/image/product.template/175663/image_128/%5B106606%5D%20RIEGLER%20Haltewinkelsatz%20f%C3%BCr%20Wegeventile%2C%20H%C3%B6he%2030%2C0%20mm%2C%20G%201-8?unique=db12e44)
|
Typennummer: 518.30-18 |
15,61 € | |
![[106610] RIEGLER Versorgungsleiste für Wegeventile, mit 2 Ventilpositionen, G 1/8](/web/image/product.template/175667/image_128/%5B106610%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%202%20Ventilpositionen%2C%20G%201-8?unique=cbc5294)
|
Typennummer: 518.02-18 |
14,66 € | |
![[106611] RIEGLER Versorgungsleiste für Wegeventile, mit 3 Ventilpositionen, G 1/8](/web/image/product.template/175668/image_128/%5B106611%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%203%20Ventilpositionen%2C%20G%201-8?unique=6b9ba30)
|
Typennummer: 518.03-18 |
20,34 € | |
![[106612] RIEGLER Versorgungsleiste für Wegeventile, mit 4 Ventilpositionen, G 1/8](/web/image/product.template/175669/image_128/%5B106612%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%204%20Ventilpositionen%2C%20G%201-8?unique=7d7f305)
|
Typennummer: 518.04-18 |
24,69 € | |
![[106613] RIEGLER Versorgungsleiste für Wegeventile, mit 5 Ventilpositionen, G 1/8](/web/image/product.template/175670/image_128/%5B106613%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%205%20Ventilpositionen%2C%20G%201-8?unique=53e947e)
|
Typennummer: 518.05-18 |
30,36 € | |
![[106614] RIEGLER Versorgungsleiste für Wegeventile, mit 6 Ventilpositionen, G 1/8](/web/image/product.template/175671/image_128/%5B106614%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%206%20Ventilpositionen%2C%20G%201-8?unique=e54a64c)
|
Typennummer: 518.06-18 |
38,00 € | |
![[106615] RIEGLER Versorgungsleiste für Wegeventile, mit 7 Ventilpositionen, G 1/8](/web/image/product.template/175672/image_128/%5B106615%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%207%20Ventilpositionen%2C%20G%201-8?unique=3df0e75)
|
Typennummer: 518.07-18 |
47,09 € | |
![[106622] RIEGLER Mehrfach-Grundplatte für Wegeventile, 2 Ventilpositionen, G 1/8](/web/image/product.template/175679/image_128/%5B106622%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%202%20Ventilpositionen%2C%20G%201-8?unique=d7eef2c)
|
Typennummer: 520.02-18 |
47,18 € | |
![[106623] RIEGLER Mehrfach-Grundplatte für Wegeventile, 3 Ventilpositionen, G 1/8](/web/image/product.template/175680/image_128/%5B106623%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%203%20Ventilpositionen%2C%20G%201-8?unique=a52a569)
|
Typennummer: 520.03-18 |
57,17 € | |
![[106624] RIEGLER Mehrfach-Grundplatte für Wegeventile, 4 Ventilpositionen, G 1/8](/web/image/product.template/175681/image_128/%5B106624%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%204%20Ventilpositionen%2C%20G%201-8?unique=596e6ac)
|
Typennummer: 520.04-18 |
68,00 € | |
![[106625] RIEGLER Mehrfach-Grundplatte für Wegeventile, 5 Ventilpositionen, G 1/8](/web/image/product.template/175682/image_128/%5B106625%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%205%20Ventilpositionen%2C%20G%201-8?unique=5081800)
|
Typennummer: 520.05-18 |
77,43 € | |
![[106626] RIEGLER Mehrfach-Grundplatte für Wegeventile, 6 Ventilpositionen, G 1/8](/web/image/product.template/175683/image_128/%5B106626%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%206%20Ventilpositionen%2C%20G%201-8?unique=dad9beb)
|
Typennummer: 520.06-18 |
92,87 € | |
![[106627] RIEGLER Mehrfach-Grundplatte für Wegeventile, 7 Ventilpositionen, G 1/8](/web/image/product.template/175684/image_128/%5B106627%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%207%20Ventilpositionen%2C%20G%201-8?unique=7a54a5b)
|
Typennummer: 520.07-18 |
102,84 € | |
![[106628] RIEGLER Mehrfach-Grundplatte für Wegeventile, 8 Ventilpositionen, G 1/8](/web/image/product.template/175685/image_128/%5B106628%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%208%20Ventilpositionen%2C%20G%201-8?unique=e11df6f)
|
Typennummer: 520.08-18 |
116,42 € | |
![[106629] RIEGLER Mehrfach-Grundplatte für Wegeventile, 9 Ventilpositionen, G 1/8](/web/image/product.template/175686/image_128/%5B106629%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%209%20Ventilpositionen%2C%20G%201-8?unique=59b1f9e)
|
Typennummer: 520.09-18 |
139,68 € | |
![[106630] RIEGLER Mehrfach-Grundplatte für Wegeventile, 10 Ventilpositionen, G 1/8](/web/image/product.template/175687/image_128/%5B106630%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%20Wegeventile%2C%2010%20Ventilpositionen%2C%20G%201-8?unique=4bfe2ec)
|
Typennummer: 520.10-18 |
174,50 € | |
![[117314] RIEGLER Gerätestecker mit LED, 230 V, 22 mm, Bauform B](/web/image/product.template/274840/image_128/%5B117314%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=da7f3fa)
|
Typennummer: 1920.9PL.17 |
6,57 € | |
![[117316] RIEGLER Gerätestecker mit LED, 24 V, 22 mm, Bauform B](/web/image/product.template/274841/image_128/%5B117316%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=13d8dfe)
|
Typennummer: 1920.9PL.42 |
6,57 € | |
![[117317] RIEGLER Gerätestecker mit LED, Varistor 230 V, 22 mm, Bauform B](/web/image/product.template/274842/image_128/%5B117317%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=41597e2)
|
Typennummer: 1920.9PLV17 |
6,57 € | |
![[117318] RIEGLER Gerätestecker mit LED, Varistor 24 V, 22 mm, Bauform B](/web/image/product.template/274843/image_128/%5B117318%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=2a16143)
|
Typennummer: 1920.9PLV42 |
6,57 € | |
![[118628] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275044/image_128/%5B118628%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=6a147c8)
|
Typennummer: 400-514-01 |
10,00 € | |
![[118629] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275045/image_128/%5B118629%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=f71b96f)
|
Typennummer: 400-514-07 |
10,00 € | |
![[118631] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 2 W](/web/image/product.template/275047/image_128/%5B118631%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%202%20W?unique=a72af14)
|
Typennummer: 400-514-41 |
10,00 € | |
![[118632] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V DC, 2 W](/web/image/product.template/275048/image_128/%5B118632%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20DC%2C%202%20W?unique=75e3895)
|
Typennummer: 400-514-42 |
10,00 € | |
![[118633] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V AC, 50/60 Hz, 5 VA](/web/image/product.template/275049/image_128/%5B118633%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=a956bba)
|
Typennummer: 400-517-01 |
10,00 € | |
![[118634] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280914/image_128/%5B118634%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=a299739)
|
Typennummer: 400-517-07 |
10,00 € | |
![[118635] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 230 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280915/image_128/%5B118635%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20230%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=dfa8fc9)
|
Typennummer: 400-517-17 |
10,00 € | |
![[118636] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 5 W](/web/image/product.template/280916/image_128/%5B118636%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%205%20W?unique=10bfd04)
|
Typennummer: 400-517-41 |
10,00 € | |
![[118637] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V DC, 5 W](/web/image/product.template/280917/image_128/%5B118637%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20DC%2C%205%20W?unique=4024fc8)
|
Typennummer: 400-517-42 |
10,00 € | |
![[129849] RIEGLER Gerätestecker mit LED, Varistor 110 V, 22 mm, Bauform B](/web/image/product.template/273069/image_128/%5B129849%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20110%20V%2C%2022%20mm%2C%20Bauform%20B?unique=1d2fcce)
|
Typennummer: 1920.9PLV110 |
6,57 € | |
![[146733] RIEGLER Modulare Grundplatte für Ventile G 1/8, Grundplattensystem](/web/image/product.template/275984/image_128/%5B146733%5D%20RIEGLER%20Modulare%20Grundplatte%20f%C3%BCr%20Ventile%20G%201-8%2C%20Grundplattensystem?unique=9d8af89)
|
Typennummer: 0226004150 |
16,09 € | |
![[146734] RIEGLER Ausgangsplatte ohne Dichtungen, G 1/8, Grundplattensystem](/web/image/product.template/275985/image_128/%5B146734%5D%20RIEGLER%20Ausgangsplatte%20ohne%20Dichtungen%2C%20G%201-8%2C%20Grundplattensystem?unique=721277d)
|
Typennummer: 0226004201 |
11,69 € | |
![[146735] RIEGLER Eingangsplatte mit Dichtungen, G 1/8, Grundplattensystem](/web/image/product.template/275986/image_128/%5B146735%5D%20RIEGLER%20Eingangsplatte%20mit%20Dichtungen%2C%20G%201-8%2C%20Grundplattensystem?unique=b931514)
|
Typennummer: 0226004200 |
14,92 € | |
![[146736] RIEGLER Zwischenplatte, G 1/8, Grundplattensystem](/web/image/product.template/275987/image_128/%5B146736%5D%20RIEGLER%20Zwischenplatte%2C%20G%201-8%2C%20Grundplattensystem?unique=5d36b91)
|
Typennummer: 0226004300 |
15,61 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

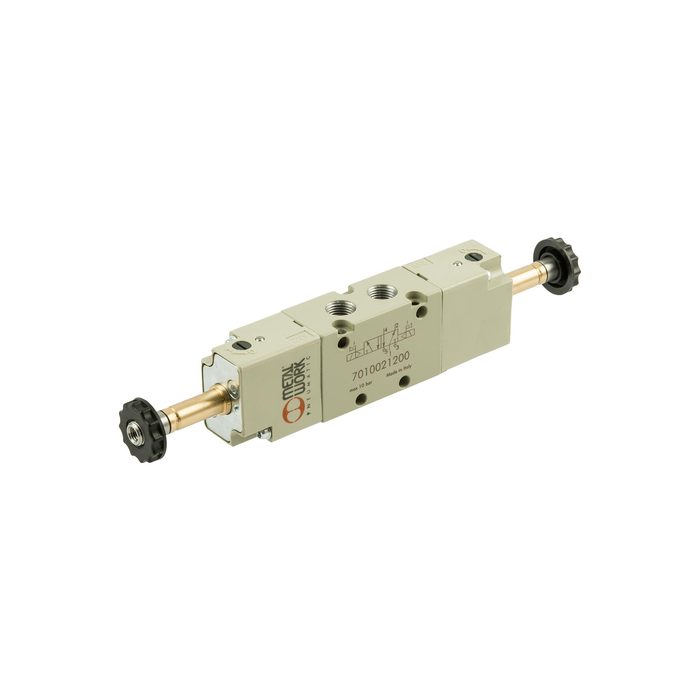

![[147125] RIEGLER 5/2-Wegeventil, elektropn., ext. Steuerluft, bistabil, G 1/8](/web/image/product.template/284067/image_128/%5B147125%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-8?unique=5232a7a)
|
