RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte entl., G 3/8, 110 V AC
Typennummer: 517.53.38.E.OC.110A
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147341EAN :
4047322790673Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,01 KgRIEGLER 5/3-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 3/8 – Typ 517.53.38.E.OC.110A
Das RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte entl., G 3/8, 110 V AC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 110 V AC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| DN | 133 |
| Steuerluftzufuhr | extern |
| Spannung | 110 V AC |

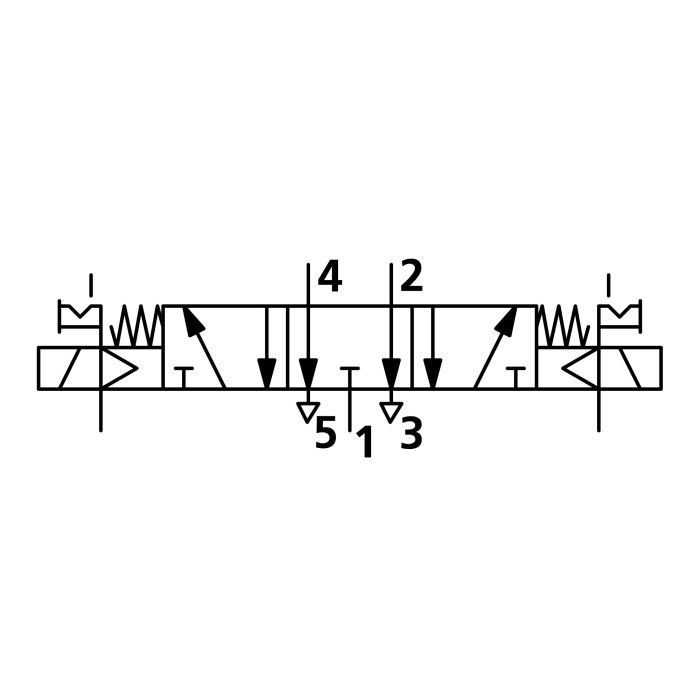

| Symbol | 62 |
| Lieferumfang | mit Stecker und Spule |
| Frequenz | 50/60 Hz |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 2150 Nl/min |
| Durchfluss 1 | 1560 Nl/min |
| Funktion | 5/3 |
| Betätigung | Mitte entlüftet |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 50 °C |
| Mediumstemperatur max. | 60 °C |
| Steuerluftanschluss | G 1/8 |
| Anschluss | G 3/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

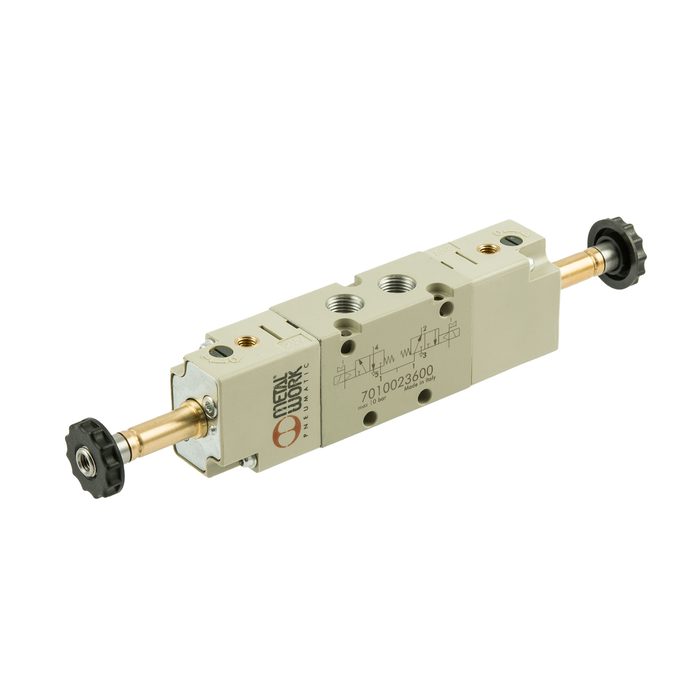

![[147135] RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte entlüftet, G 3/8](/web/image/product.template/284077/image_128/%5B147135%5D%20RIEGLER%205-3-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerl.%2C%20Mitte%20entl%C3%BCftet%2C%20G%203-8?unique=87959bf)
|
Typennummer: 7040022500 |
140,34 € | |
![[117313] RIEGLER Gerätestecker, 22 mm, Bauform B](/web/image/product.template/274839/image_128/%5B117313%5D%20RIEGLER%20Ger%C3%A4testecker%2C%2022%20mm%2C%20Bauform%20B?unique=4bd6d96)
|
Typennummer: 1920.9P |
1,48 € | |
![[118629] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275045/image_128/%5B118629%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=2b99eda)
|
Typennummer: 400-514-07 |
9,87 € | |
