RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte belüft., G 3/8, 24 VAC
Typennummer: 517.53.38.E.PC.24A
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147357EAN :
4047322790833Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,01 KgRIEGLER 5/3-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 3/8 – Typ 517.53.38.E.PC.24A
Das RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte belüft., G 3/8, 24 VAC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 24 V AC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| DN | 133 |
| Steuerluftzufuhr | extern |
| Spannung | 24 V AC |

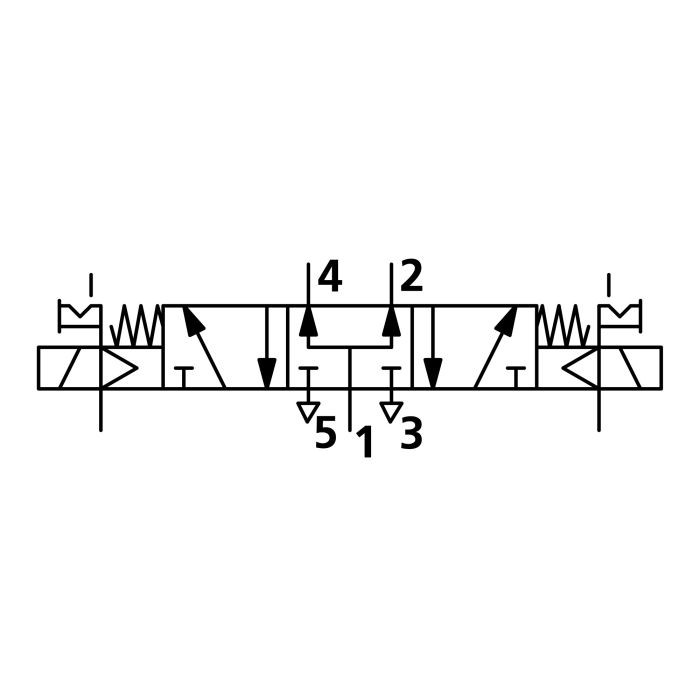

| Symbol | 63 |
| Lieferumfang | mit Stecker und Spule |
| Frequenz | 50/60 Hz |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 2150 Nl/min |
| Durchfluss 1 | 1560 Nl/min |
| Funktion | 5/3 |
| Betätigung | Mitte belüftet |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 50 °C |
| Mediumstemperatur max. | 60 °C |
| Steuerluftanschluss | G 1/8 |
| Anschluss | G 3/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[147237] RIEGLER 3/2-Wegeventil, elpn., ext. Steuerl., mono., G 3/8, NC, 24 V AC](/web/image/product.template/284132/image_128/%5B147237%5D%20RIEGLER%203-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerl.%2C%20mono.%2C%20G%203-8%2C%20NC%2C%2024%20V%20AC?unique=1b20b3b)
|
Typennummer: 517.32.38.E.NC.24A |
100,28 € | |
![[147221] RIEGLER 3/2-Wegeventil, elpn., ext. Steuerl., mono., G 3/8, NO, 24 V AC](/web/image/product.template/284116/image_128/%5B147221%5D%20RIEGLER%203-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerl.%2C%20mono.%2C%20G%203-8%2C%20NO%2C%2024%20V%20AC?unique=984193f)
|
Typennummer: 517.32.38.E.NO.24A |
100,28 € | |
![[147257] RIEGLER 3/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 3/8, 24 V AC](/web/image/product.template/284152/image_128/%5B147257%5D%20RIEGLER%203-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%203-8%2C%2024%20V%20AC?unique=046d320)
|
Typennummer: 517.32.38.E.B.24A |
112,82 € | |
![[147277] RIEGLER 5/2-Wegeventil, elpn., ext. Steuerl., monostabil, G 3/8, 24 V AC](/web/image/product.template/284172/image_128/%5B147277%5D%20RIEGLER%205-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerl.%2C%20monostabil%2C%20G%203-8%2C%2024%20V%20AC?unique=8fccc9f)
|
Typennummer: 517.52.38.E.M.24A |
115,11 € | |
![[147297] RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 3/8, 24 V AC](/web/image/product.template/284192/image_128/%5B147297%5D%20RIEGLER%205-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%203-8%2C%2024%20V%20AC?unique=6666fad)
|
Typennummer: 517.52.38.E.B.24A |
126,78 € | |
![[147361] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte belüft., G 3/8, 110VAC](/web/image/product.template/284256/image_128/%5B147361%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20bel%C3%BCft.%2C%20G%203-8%2C%20110VAC?unique=e6546ab)
|
Typennummer: 517.53.38.E.PC.110A |
153,77 € | |
![[147349] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte belüft., G 3/8, 230VAC](/web/image/product.template/284244/image_128/%5B147349%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20bel%C3%BCft.%2C%20G%203-8%2C%20230VAC?unique=069bfb3)
|
Typennummer: 517.53.38.E.PC.230A |
153,77 € | |
![[147337] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte entlüft., G 3/8, 24VAC](/web/image/product.template/284232/image_128/%5B147337%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20entl%C3%BCft.%2C%20G%203-8%2C%2024VAC?unique=90ec5f6)
|
Typennummer: 517.53.38.E.OC.24A |
153,77 € | |
![[147317] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte geschl., G 3/8, 24 VAC](/web/image/product.template/284212/image_128/%5B147317%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20geschl.%2C%20G%203-8%2C%2024%20VAC?unique=0b52d5b)
|
Typennummer: 517.53.38.E.CC.24A |
153,77 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[117314] RIEGLER Gerätestecker mit LED, 230 V, 22 mm, Bauform B](/web/image/product.template/274840/image_128/%5B117314%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=da7f3fa)
|
Typennummer: 1920.9PL.17 |
6,57 € | |
![[117316] RIEGLER Gerätestecker mit LED, 24 V, 22 mm, Bauform B](/web/image/product.template/274841/image_128/%5B117316%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=13d8dfe)
|
Typennummer: 1920.9PL.42 |
6,57 € | |
![[117317] RIEGLER Gerätestecker mit LED, Varistor 230 V, 22 mm, Bauform B](/web/image/product.template/274842/image_128/%5B117317%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=41597e2)
|
Typennummer: 1920.9PLV17 |
6,57 € | |
![[117318] RIEGLER Gerätestecker mit LED, Varistor 24 V, 22 mm, Bauform B](/web/image/product.template/274843/image_128/%5B117318%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=2a16143)
|
Typennummer: 1920.9PLV42 |
6,57 € | |
![[118629] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275045/image_128/%5B118629%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=f71b96f)
|
Typennummer: 400-514-07 |
10,00 € | |
![[118630] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 230 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275046/image_128/%5B118630%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20230%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=bd5e844)
|
Typennummer: 400-514-17 |
10,00 € | |
![[118631] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 2 W](/web/image/product.template/275047/image_128/%5B118631%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%202%20W?unique=a72af14)
|
Typennummer: 400-514-41 |
10,00 € | |
![[118632] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V DC, 2 W](/web/image/product.template/275048/image_128/%5B118632%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20DC%2C%202%20W?unique=75e3895)
|
Typennummer: 400-514-42 |
10,00 € | |
![[118633] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V AC, 50/60 Hz, 5 VA](/web/image/product.template/275049/image_128/%5B118633%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=a956bba)
|
Typennummer: 400-517-01 |
10,00 € | |
![[118634] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280914/image_128/%5B118634%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=a299739)
|
Typennummer: 400-517-07 |
10,00 € | |
![[118635] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 230 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280915/image_128/%5B118635%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20230%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=dfa8fc9)
|
Typennummer: 400-517-17 |
10,00 € | |
![[118636] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 5 W](/web/image/product.template/280916/image_128/%5B118636%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%205%20W?unique=10bfd04)
|
Typennummer: 400-517-41 |
10,00 € | |
![[118637] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V DC, 5 W](/web/image/product.template/280917/image_128/%5B118637%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20DC%2C%205%20W?unique=4024fc8)
|
Typennummer: 400-517-42 |
10,00 € | |
![[129849] RIEGLER Gerätestecker mit LED, Varistor 110 V, 22 mm, Bauform B](/web/image/product.template/273069/image_128/%5B129849%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20110%20V%2C%2022%20mm%2C%20Bauform%20B?unique=1d2fcce)
|
Typennummer: 1920.9PLV110 |
6,57 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

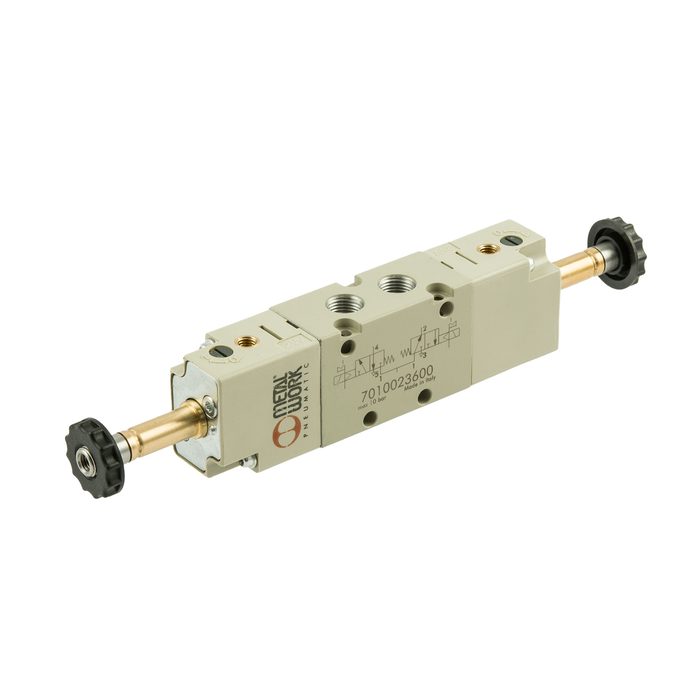

![[147139] RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte belüftet, G 3/8](/web/image/product.template/284081/image_128/%5B147139%5D%20RIEGLER%205-3-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerl.%2C%20Mitte%20bel%C3%BCftet%2C%20G%203-8?unique=886db84)
|
