RIEGLER 2x3/2-Wegeventil, elektropn., monostabil, G 1/4, NO, 12 V DC
Typennummer: 517.232.14.NO.12D
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147371EAN :
4047322790949Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,01 KgRIEGLER 2x3/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/4 – Typ 517.232.14.NO.12D
Das RIEGLER 2x3/2-Wegeventil, elektropn., monostabil, G 1/4, NO, 12 V DC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 12 V DC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| Steuerluftzufuhr | intern |

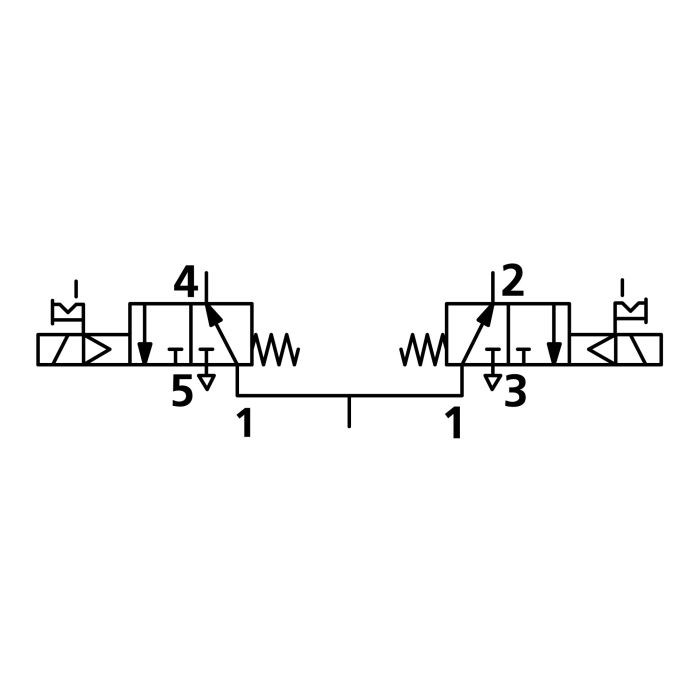

| Symbol | 64 |
| Lieferumfang | mit Stecker und Spule |
| Funktion | 2x3/2 NO |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 1100 Nl/min |
| Durchfluss 1 | 750 Nl/min |
| Betätigung | monostabil |
| DN | 8 |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Betriebsdruck max. | 10 bar |
| Spannung | 12 V DC |
| Betriebsdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 50 °C |
| Mediumstemperatur max. | 60 °C |
| Anschluss | G 1/4 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[147142] RIEGLER 2x3/2-Wegeventil, elektropneumatisch, monostabil, G 1/4, NO](/web/image/product.template/284084/image_128/%5B147142%5D%20RIEGLER%202x3-2-Wegeventil%2C%20elektropneumatisch%2C%20monostabil%2C%20G%201-4%2C%20NO?unique=1ce8a7f)
|
Typennummer: 7020023200 |
136,62 € | |
![[117313] RIEGLER Gerätestecker, 22 mm, Bauform B](/web/image/product.template/274839/image_128/%5B117313%5D%20RIEGLER%20Ger%C3%A4testecker%2C%2022%20mm%2C%20Bauform%20B?unique=4bd6d96)
|
Typennummer: 1920.9P |
1,48 € | |
![[118631] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 2 W](/web/image/product.template/275047/image_128/%5B118631%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%202%20W?unique=67068b8)
|
Typennummer: 400-514-41 |
9,87 € | |
