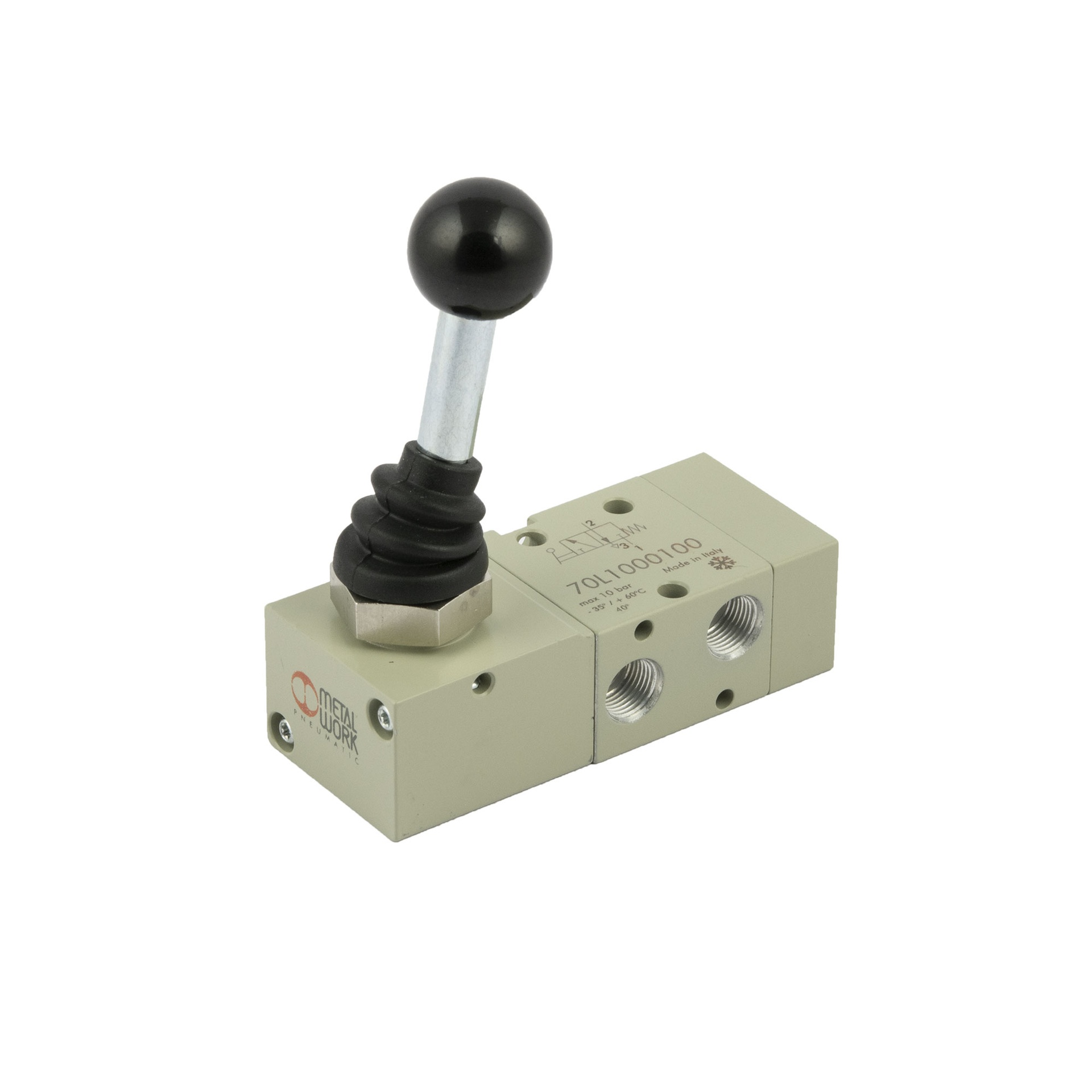

RIEGLER 3/2-Wegeventil Tieftemp., man. 90° Hebel, monostabil, G 1/8, NC
Typennummer: 70L1000100
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 3/2-Wegeventil Tieftemp. für Pneumatiksteuerung, max. 10 bar, G 1/8 IG – Typ 70L1000100
Das RIEGLER 3/2-Wegeventil Tieftemp., man. 90° Hebel, monostabil, G 1/8, NC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -40 °C und 60 °C. Anschlussgewinde G 1/8 IG – passend für gängige Industriestandards. Geeignet für gefilterte, trockene und ungeölte Druckluft. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | manuell betätigt |
| Serie | Reihe 70 Tieftemperatur |
| Medium | gefilterte, trockene und ungeölte Druckluft |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 550 Nl/min |
| Durchfluss 1 | 400 Nl/min |
| Kolben | Aluminium vernickelt |
| Betätigung | monostabil |
| DN | 5 |

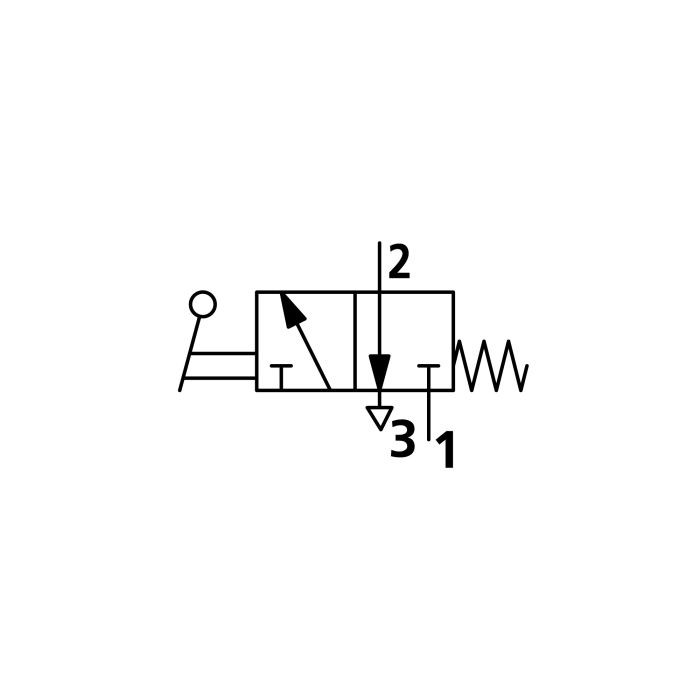

| Symbol | 25 |
| Betriebsdruck min. | -0.99 bar |
| Temperaturbereich min. | -40 °C |
| Betriebsdruck max. | 10 bar |
| Funktion | 3/2 NC |
| Temperaturbereich max. | 60 °C |
| Ventilkörper | Aluminium |
| Anschluss | G 1/8 IG |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Feder | Sonderstahl |
