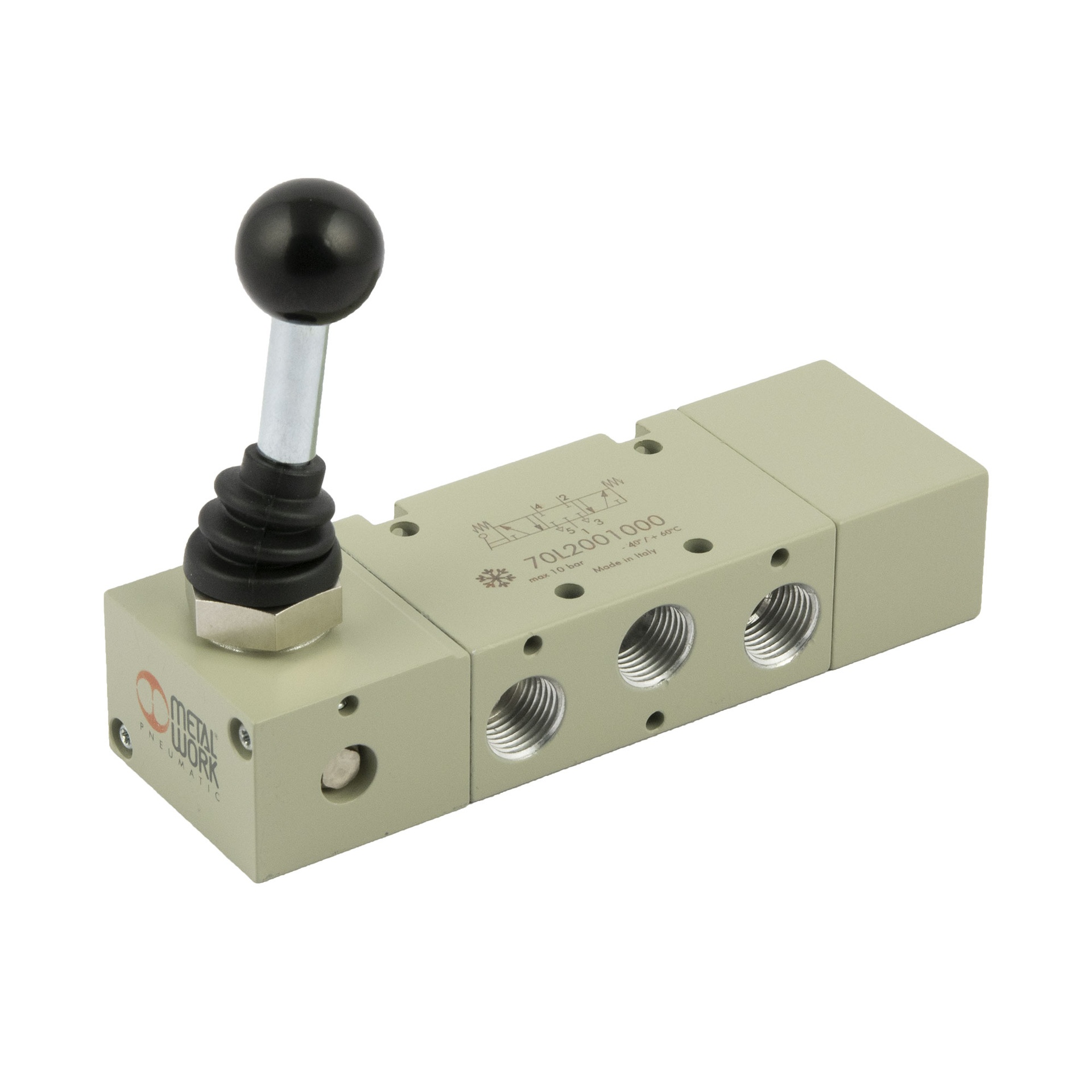

RIEGLER 5/3-Wegeventil Tieftemp., man. 90° Hebel, G1/4, M. geschl., rast.
Typennummer: 70L2000500
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
5/3-Wegeventil Tieftemperatur, manuell, 90° Hebel, G 1/4, Mitte geschlossen, rastend, p = Vakuum ? 10 bar, T = -40 ? 60 °C
| Ausführung | manuell betätigt |
| Serie | Reihe 70 Tieftemperatur |
| Medium | gefilterte, trockene und ungeölte Druckluft |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 1100 Nl/min |
| Durchfluss 1 | 750 Nl/min |
| Kolben | Aluminium vernickelt |
| Funktion | 5/3 |
| Betätigung | Mitte geschlossen, rastend |
| DN | 8 |

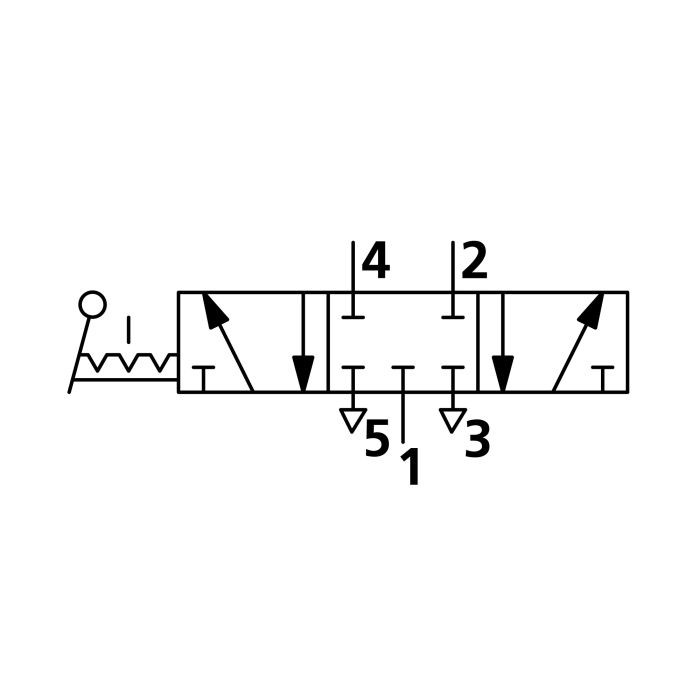

| Symbol | 32 |
| Betriebsdruck min. | -0.99 bar |
| Temperaturbereich min. | -40 °C |
| Betriebsdruck max. | 10 bar |
| Temperaturbereich max. | 60 °C |
| Ventilkörper | Aluminium |
| Anschluss | G 1/4 IG |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Feder | Sonderstahl |
