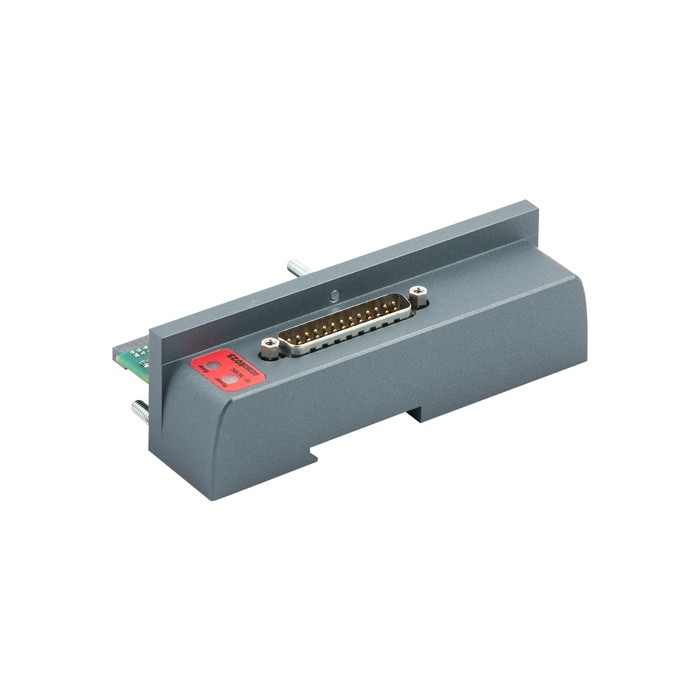

RIEGLER Elektrischer Multipol-Anschluss EB 80, 25-polig
Typennummer: 02282E025
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Elektrischer Multipol-Anschluss für Ventilinsel EB 80, 25-polig
| Gehäuse | Aluminium, lackiert |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Einschaltdauer | 1 |
| Leistungsaufnahme | max. 3,15 W |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Ausführung | 25-polig |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| REACH Info | contains SVHC substance |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Modultyp | E |
| Modulbezeichnung | Elektrischer Multipol-Anschluss |
| Schutzmaßnahmen | System: Überlast, Ausgänge: Kurzschluss |
| Diagnostik | FEHLER (rot) und OUT am "Elektr. Anschluss-E", LED am Ventil |
| Diagnose-Signale | Kurzschluss, kein Steuersignal, unzulässige Betriebsspannung |
| Schaltpolarität | konfigurierbar PNP oder NPN |
| Leistungsaufnahme ohne Ventilansteuerungen | 0,1 W für Modul "El. Anschl.-E" + 0,25 W je "Grundplatte-B" |
| Leistungsaufnahme je Ansteuerung, Einschalten (Speed Up) | 3 W für 15 ms |
| Anzahl der Ventile, maximal | 21, abh. von Anzahl d. Ansteuerungen und Art d. Grundplatten |
| Max. Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 24 V DC: 21 / 12 V DC: abh. vom Spannungsabfall |
| Max. zulässige Stromstärke, Dauerbetrieb | 6 A |
| Max. zulässige Stromstärke, kurzzeitig | 9 A |
| Maximale Anzahl der Ventilansteuerungen | 21 |
| Stromstärke, maximal zulässig bei 24 V DC | 3 A |
| Stromstärke, maximal zulässig bei 12 V DC | 6 A |
| Leistungsaufnahme je Ansteuerung, Halten (nach Speed Up) | 0.3 W |
