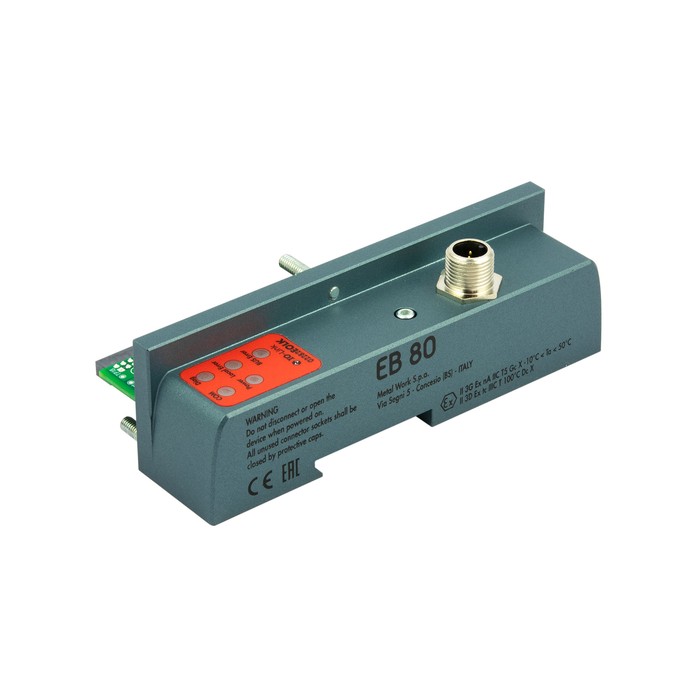

RIEGLER Elektrischer Feldbus-Anschluss EB 80, IO-Link 64 OUT
Typennummer: 02282E0LK
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Elektrischer Feldbus-Anschluss für Ventilinsel EB 80, IO-Link 64 OUT
| Gehäuse | Aluminium, lackiert |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Einschaltdauer | 1 |
| Leistungsaufnahme | max. 3,15 W |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Ausführung | IO-Link 64 OUT |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| REACH Info | contains SVHC substance |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| IO-Link Energieversorgung (L+L - Bus IN Stecker) | min. 18 V DC, max. 30 V DC |
| Stromaufnahme des Busmodules | siehe IO-Link 64 OUT Bedienungsanleitung |
| Maximale Anzahl der Knoten | 40 Ventilgrundpl.+je 16 dig. Ein-/Ausg.+je 4 an. Ein-/Ausg. |
| Wert eines Datenbits | 0 = nicht aktiv, 1 = aktiv |
| Anschluss Feldbus | M12 Stecker, A-Kodierung - Portklasse A - Portklasse B |
| Modultyp | E |
| Modulbezeichnung | Elektrischer Feldbus-Anschluss |
| Schutzmaßnahmen | Modul: Überlast, Verpolung | Ausgänge: Überlast, Kurzschluss |
| Diagnostik | IO-Link: LED + Software-Info, Ausgänge: LED + Statusbytes |
| Diagnose-Signale | SC, Spulendef., UV/OV, Modulkomm., Schaltzust., abw. Konfig. |
| Leistungsaufnahme ohne Ventilansteuerungen | 4 W für Modul "el. Anschl. -E" + 0,25 W je "Grundplatte -B" |
| Leistungsaufnahme je Ansteuerung, Einschalten (Speed Up) | 3 W für 15 ms |
| Max. Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 38 (größere Anzahl mit "Zwischen-Modul-M" möglich) |
| Feldbus | IO-Link Version 1.1 |
| Kommunikationsgeschwindigkeit | 230.4 Kbps (COM3) |
| Hersteller ID / Geräte ID | 1046 (hex 0x0416) / 64 (hex 0x000040) |
| Prozessdatenlänge | 1 Byte der Eingabe / 8 Byte der Ausgabe |
| Maximale Anzahl der Ventilansteuerungen | 64 |
| Max. zul. Stromstärke für Ventilansteuerung, Dauerbetrieb | 4 A |
| Max. zul. Stromstärke für Ventilansteuerung, kurzzeitig | 6 A |
| Max. zul. Stromstärke für Bus-/Signalversorgung, Dauerbetrieb | 4 A |
| Max. zul. Stromstärke für Bus-/Signalversorgung, kurzzeitig | 6 A |
| Mindestzykluszeit | 2.8 ms |
| Leistungsaufnahme je Ansteuerung, Halten (nach Speed Up) | 0.3 W |
